導入
堅い屈曲のプリント基板は適用で適用範囲が広く、堅い板技術の組合せを使用する板です。 ほとんどの堅い屈曲板は適用の設計によって一人以上の堅い板に外的および/または内部的に付す適用範囲が広い回路の基質の多数の層から成っています。 適用範囲が広い基質は屈曲の一定した状態にあるように設計され、通常曲げられたカーブに製造業か取付けの間に形作られます。
堅い屈曲の設計はこれらの板がまたすばらしく空間的な効率を提供する 3D スペースで設計されているので、典型的で堅い板環境の設計より挑戦的です。 3 人の次元の堅い屈曲デザイナーで設計できることによって最終的なアプリケーション・パッケージのための彼らの望ましい形を達成するために適用範囲が広い板基質をねじり、折り、転がすことができます。
物質的なタイプ
FR-4、CEM-1、CEM-3、IMS、高い TG の高周波、ハロゲンは、アルミニウム基盤、金属の中心の基盤放します
表面処理
HASL （LF）、抜け目がない金、ENIG、OSP （無鉛互換性がある）、カーボン インク、
Peelable S/M の液浸 Ag/Tin の金指のめっき、ENIG+ の金指
工程
堅い屈曲プロトタイプか大規模の堅い屈曲 PCB の製作および PCB アセンブリを要求する生産の量を作り出して技術はよく証明され、信頼できるかどうか。 屈曲 PCB の部分は空間的な自由度のスペースおよび重量問題の克服で特によいです。
屈曲堅い解決の注意深い考察および堅い屈曲 PCB の設計段階以内に初期の利用できる選択の適切な査定は重要な利点を戻します。 設計過程に設計およびすてきな部分が調整におよび最終製品の変化を説明するためにあることを保障することを重大堅い屈曲 PCB の製作者かかわります早くです。
堅い屈曲の製造業段階はまた堅い板製作より複雑、時間のかかります。 堅い屈曲アセンブリのすべての適用範囲が広い部品に堅い FR4 板より全く異なる処理、エッチングおよびはんだ付けするプロセスがあります。
適用
LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電、ect.a
商品の詳細:
|
| ハイライト: | 無鉛 PCB,高周波 PCB |
||
|---|---|---|---|

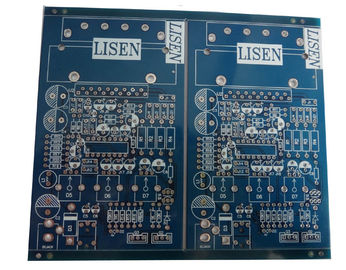

1oz LED 表示堅い PCB 板 FR4 4 つの層の青 Soldermask
| PCB の名前: | LED 表示 PCB 板 | 層の計算 | 4 つの層 |
| 基材: | FR4 | 板厚さ: | 1.6mm |
| 銅の厚さ: | 1oz | Min.穴のサイズ: | 0.4mm |
| Min.線幅/間隔: | 0.15mm/0.15mm | 表面処理: | 液浸の金 |
| はんだのマスク色: | 青い | シルクスクリーン色: | 白い |
| 原物: | PCB シンセンの家 | サービス: | PCB 及び PCBA |
記述:
中国の印刷のサーキット ボードの家は PCB プロトタイプおよび少量 PCB の生産の製造業を専門にします。 私達が競争価格で良質、堅い許容プリント基板を提供することを可能にする私達の印刷のサーキット ボードの製造業ラインは中国であります。
私達の印刷のサーキット ボードから、私達にしか条件言い、私達に PCB Gerber を送るためにオンライン PCB の引用を得るように私達が付いている即刻の接触を得られます。 私達のチームは待っています。
適用:
制御システム、LED 表示、デジタル劇場システム、真空管の電子工学の表示、リニア モーターおよび動きプロダクト、コンピュータ診察道具、宝くじ引きタブおよび傷は機械、店頭の（POS）電子セキュリティ システムに、自動化された ITVMs （切符機械）、セルフサービス ATMs およびキオスク、保証ドア開閉器、ドア カード制御、電子ロック、航空機の部品/装置、スイッチング・システム、端末装置、一般公開された装置の自動販売機、精密位置方式、ロボット工学システム、浄水システム、アンテナ、ギターの電子工学、位置表示器、コントローラー、記憶および非記憶プロダクトのネットワーキング、無線コミュニケーション ect 札をつけます。
指定:
|
層の計算 |
、2L 味方される、4L、6L、8L の 10L-26 層選抜して下さい |
|
基材 |
FR4、高い Tg FR4、CEM-3 のアルミニウム基盤、銅の中心、高周波、Polyimide (PI) のポリエステル（ペット）、ロジャース RO4350 の Polyimide、テフロン、Getek の銅の覆われた熱基質 |
|
板厚さ |
0.2mm、0.4mm、0.8mm、1.0mm 1.2mm.1.6mm.2.0mm-2.4mm、3.2mm、4.0mm |
|
最高板サイズ |
580mmx700mm |
|
銅の厚さ |
0.5oz、1oz、2oz、3oz。、4oz、5oz、6oz |
|
最低の穴のサイズ |
0.2mm |
|
最低の跡/スペース |
4mil/4mil |
|
表面の終わり |
HASL （熱気のはんだのレベル）、Pb 自由な HASL、金をめっきする Electroless ニッケルおよび液浸の金（ENIG）金指（金のコネクター）、銀製の液浸、有機性表面の Protectant (OSP) の Electroless ニッケル Electroless パラジウム液浸の金 (ENEPIG) の堅い金 |
|
はんだのマスク |
オレンジ緑、赤く、青、黒い、無光沢の緑 |
|
シルク スクリーン |
、白い、黒黄色い |
|
PCB の製作 |
記録、ルート、V スコア、反対の流し、斜角、排気切替器およびスロット |
|
品質管理 |
IPC 6012 のクラス 2 の電気テスト、飛行の調査のテスト、100% の Netlist のテスト |
|
特別な技術 |
Impendence 制御、Differencial PCB のプリント基板、Peelabemask PCB、高密度 PCB HDI のカーボン インク印刷、重い銅 PCB の金属の中心のサーキット ボードは、銅の覆われた PCB のプリント基板、盲目及び Vias、レーザーによってをあけられた Vias のバーンイン板、バックプレーン、担保付き脱熱器、管理された深さの訓練、管理されたインピーダンス、満たされた/差し込まれた vias、重い銅、HDI、大判カメラ PCB の土地のない vias、印刷された電子工学、RF 埋めました
|
利点:
1. 私達は低価格 PCB プロトタイプを提供します。 最低順序の限界無し。
2. 速い引用語句、24 の時間の敏速な応答。
3。 私達の PCB の工場は承認され、最高及び進められた生産の機能と ISO/TS です。
4. 私達は完全サービスの提供者です。 私達のサービスは PCB の製造業、PCB アセンブリ、部品の調達、ステンシル、また指定からの最終的な生産の看守サービスに PCB のレイアウトが、含まれています。 それは 1 停止 PCB の解決のためのあなたのよい選択です。
5. 私達は技術的な、専門サポート、満足なカスタマー サービスを提供します。
あなたの細部 PCB の条件との私達に今連絡して下さい!
