PCBボードアセンブリ

  • 高精度 PCBボードアセンブリ サプライヤー
  • 高精度 PCBボードアセンブリ サプライヤー







導入



PCB アセンブリは PCB 部品およびアセンブリのまた最終製品のプリント基板の設計、PCB の製作および強い理解の知識をちょうど必要とするプロセスです。 サーキット ボード アセンブリは完全なプロダクトを最初に渡すことに困惑のちょうど一つです。
サンフランシスコ回路はすべてのサーキット ボード サービスのためのワンストップ解決です従って私達は頻繁に設計からのアセンブリへの PCB の工程と塹壕で防備されます。 十分証明された回路のアセンブリおよび製造業パートナーの私達の強いネットワークを通して、私達はあなたのプロトタイプまたは生産 PCB の塗布に最先端およびほぼ無制限の機能を提供してもいいです。 あなた自身を多数の部品の売り手にプロセスそして対処する調達と来る悩み救って下さい。 私達の専門家はあなたの最終製品のための最もよい部品見つけます。




PCB アセンブリ サービス:


速回転プロトタイプ アセンブリ
ターンキー アセンブリ
部分的なターンキー アセンブリ
積送品アセンブリ
RoHS の迎合的な無鉛アセンブリ
非RoHS アセンブリ

等角のコーティング
最終的な箱造りおよび包装





PCB の組立工程


あくこと-----露出-----めっき-----Etaching 及び除去-----打つこと-----電気テスト-----SMT-----波のはんだ付けすること-----集まっていること-----ICT-----機能テスト-----温度及び湿気のテスト




テスト サービス


X 線(第 2 および 3D)
BGA の X 線の点検
AOI のテスト(自動化された光学点検)
ICT のテスト(回路内テスト)
機能テスト(板で及びシステム レベル)
飛行調査




機能


表面の台紙の技術/部品(SMT アセンブリ)
によ穴装置/部品(THD)
混合された部品: SMT 及び THD アセンブリ
BGA/マイクロ BGA/uBGA
QFN、POP 及び無鉛の破片
2800 ピン計算 BGA
0201/1005 の受動の部品
0.3/0.4 ピッチ
破裂音のパッケージ
フリップ破片以下に満ちた CCGA
BGA のインターポーザー/旋回待避
そして多く…







専門 PCB 板製作、LED の球根のための適用範囲が広いプリント基板

Professional PCB Board Fabrication , Flexible Printed Circuit Board for LED Bulb
Professional PCB Board Fabrication , Flexible Printed Circuit Board for LED Bulb Professional PCB Board Fabrication , Flexible Printed Circuit Board for LED Bulb

大画像 :  専門 PCB 板製作、LED の球根のための適用範囲が広いプリント基板

商品の詳細:

起源の場所: 中国
ブランド名: JHD PCB
証明: UL,RoHs,SGS,ISO9001-2008
モデル番号: JHD-TA-5790

お支払配送条件:

最小注文数量: 1000pcs
価格: US$0.1-US$4.99
パッケージの詳細: カートンの真空
受渡し時間: 7-10日
支払条件: トン/ Tは、ウェスタンユニオン
供給の能力: 1 ヶ月あたりの 30000 平方メートル
詳細製品概要
ハイライト:

LED PCBA

,

注文 PCB アセンブリ

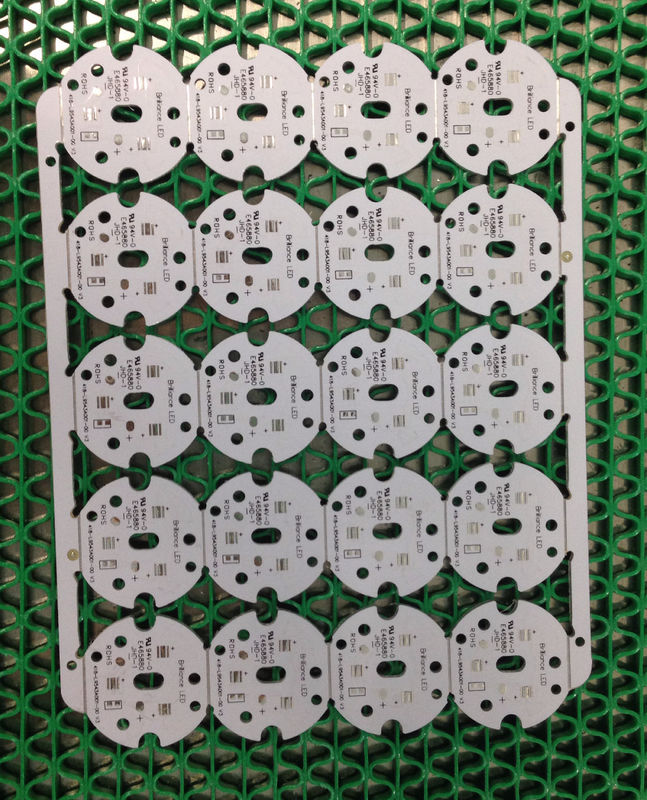

専門 PCB 板製作、LED の球根のための適用範囲が広いプリント基板

速い細部

原産地:
広東省、中国(本土)
銘柄:
semshine
型式番号:
SPCB-700 アルミニウム PCB
基材:
アルミニウム
銅の厚さ:
1 つの oz
板厚さ:
2.0mm
Min.穴のサイズ:
0.3mm
Min.線幅:
0.15mm
Min.行送り:
0.15mm
表面の仕上げ:
HASL
sloder のマスク:
白い
板厚さの許容:
+/-10%
V カットの角度:
25° 30° 45° 60°
Twist&Wrap:
≤ 0.5%
ファイル:
Protel 99se P-CAD Autocad Cam350
内部のパッキング:
真空のパッキング、アルミニウム PCB のためのポリ袋
外のパッキング:
アルミニウム PCB のための標準的なカートンのパッキング
サービス:
PCB および PCBA
層:
味方される選抜して下さい
絹のマスク:
balck

包装及び配達

包装の細部: 内部のパッキング: 真空のパッキング、アルミニウム PCB の外のパッキングのためのポリ袋: アルミニウム PCB のための標準的なカートンのパッキング
配達細部: 6-15 日

Semshine への歓迎

-電子工学の製造業アルミニウム PCB のアルミニウム PCB 板、白いはんだのマスク インクが付いている LED のためのアルミニウム PCB

-、PCB の生産購入する、部品からの 1 つの停止 PCBA サービス、テストしているアセンブリ
- PCB 設計及びアセンブリ

-プロトタイピングを提供して下さい

- SMT&PCBA のワンストップ源

-速回転農産物

PCB の製造業の指定

1 記述 PCB の指定
2 材料 FR-4/HTG150-180 FR4/CEM 1/CEM 3/Aluminum
3 1-20
4 板厚さ 0.2mm- 4.0mm
5 板厚さの許容 +/-10%
6 銅の厚さ 17.5um-175um (0.5oz-5oz)
7 最低の跡の幅 0.15mm
8 最低スペース幅 0.15mm
9 最低の訓練 Dia 0.2mm
10 PTH の銅の厚さ 0.4-2mil (10-50um)
11 エッチングの許容 ±1mil (±25um)
12 V カットの角度 25°、30°、45°、60°
13 ラインの真珠の強さ ≥ 6lb/in (≥ 107g/mm)
14 インピーダンス制御および許容 50Ω±10%
15 Twist&Wrap ≤ 0.5%
16 Soldermask 、緑、赤い、青い、白い、黄色黒い
17 表面の終わり/めっき HASL/無鉛 HASL/OSP/Gold のめっき/液浸 Gold/ENIG
18 証明書 ROSH. ISO9001 の UL の証明書
19 ファイル Protel 99se/P-CAD/Autocad/Cam350
20 内部のパッキング 真空のパッキング、ポリ袋
21 外のパッキング 標準的なカートンのパッキング

PCB アセンブリのための詳しい言葉

1 Prototype&Low の容積 PCB アセンブリ、1 枚の板からの 250 への、
専門のためです、しかし私達は 1000 まで順序を扱ってもいいです
2 タイプのアセンブリ SMT およびによ穴
3 はんだのタイプ 水溶性のはんだののり、加鉛および無鉛
4 部品 受動態 0201 サイズに
BGA および VFBGA
無鉛の破片 Carries/CSP
両面 SMT アセンブリ
08 ミルへの良いピッチ
BGA の修理および Reball
部分の取り外しおよび取り替え同じ日サービス
5 むき出しの床のサイズ 最も小さい: 0.25x0.25 インチ
最も大きい: 20x20 インチ
6 ファイル形式 資材表
Gerber ファイル
一突き N 場所ファイル(XYRS)
7 タイプ・オブ・サービス 看守、部分的な看守または積送品
8 構成の包装 テープを切って下さい

巻き枠
緩い部品
9 時間を回して下さい 15 日サービスへの同じ日サービス
10 テスト 飛行調査テスト
X 線の点検 AOI テスト

PCB または PCB アセンブリ ファイル要求

1. 裸 PCB 板の Gerber ファイル
2.アセンブリのための BOM (資材表)
受諾可能な部品の取り替えがあったら調達期間をショートさせるためには、親切に私達に助言して下さい。
3.テスト ガイド及びテスト据え付け品必要ならば
4.プログラム ファイル及びプログラミング・ツール必要ならば
5.設計図必要ならば

私達の利点
1.Our 専門エンジニアは PCB の設計、BOM を提供できます。
2.Quick および econimic 出荷条件。
3.Provide PCB 及び PCBA プロトタイプ、および medium&low の volumn 速い板サービス。
purcharsing 4.Component SMT&PCBA のワンストップ源。
5.Two 時間は応答、農産物 24 時間を速回転引用します。
両面 6.FR4 およびみょうばんはサンプル 24 時間の単一味方しました。

調達期間

サンプル: 3-4 日

大量生産: 7-15 日(量によって決まって下さい)

支払の言葉

T/T、ウェスタン・ユニオン

購入先端

a. 私達の PCB を購入したいと思えば形式的な Gerber ファイルか *.pcb のファイルまたはそのようなこと提供するべきです。
b. たくさん購入したいと思ったら Mr.Hank を頼んで下さい。
c. PCBA を購入したいと思えば Gerber ファイル、*.pcb ファイル、BOM のリスト等を提供するべきです。
D. あなたのための exsited PCB 板を再生したいと思えば私達の見積もりの引用語句に満足すれば最初に非常に明確な映像、従って私達に本物を送るために私達を提供することはあなたのためのそれをクローンとして作ることができます。
e. 上記に該当なし:助けることができたら Skype、QQ または電子メールによって私達に直接連絡して下さい。 私達はあなたが尋ねる質問に答えて非常に嬉しいです、あなたの満足です私達の最終仕向地。

JHD PCB は近い将来あなたの信頼できるパートナーであることを望みます!
