PCB 板の試験手順
---PCB 板を出荷する前にプロシージャを保証している私達は多数の質を行います。 これらは下記のものを含んでいます:
*目視検差
*飛行調査
*釘のベッド
·*インピーダンス制御
·*はんだ能力検出
*デジタル metallograghic 顕微鏡
·*AOI （自動化された光学点検）
PCB の製造業のための詳しい言葉
---PCB アセンブリのための技術的要求事項:
*専門の表面土台およびによ穴のはんだ付けする技術
*さまざまなサイズは 1206,0805,0603 部品 SMT の技術を好みます
* ICT （回路テストで）、FCT （機能回路テスト）の技術。
* UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
* SMT のための窒素のガスの退潮はんだ付けする技術。
*高水準の SMT&Solder の一貫作業
*高密度によって相互に連結される板配置技術容量。
表面処理
無鉛 HAL
金張り（1-30 マイクロ インチ）
OSP
銀製のめっき
純粋な Tin Plating
液浸の錫
液浸の金
金指
他のサービス:
A）私達に在庫で特別な材料が taconic テフロン ロジャースの、陶磁器 Fr4 高い tg として多くのあります。 私達にあなたの照会を送る歓迎。
B）私達はまた調達の部品、PCB の設計、PCB のコピー、PCB のデッサン、PCB アセンブリを等提供します。
|
商品の詳細:
お支払配送条件:
|
| ハイライト: | 導かれた PCB のためのアルミニウム PCB,アルミニウム PCB,基板を率いて |
||
|---|---|---|---|

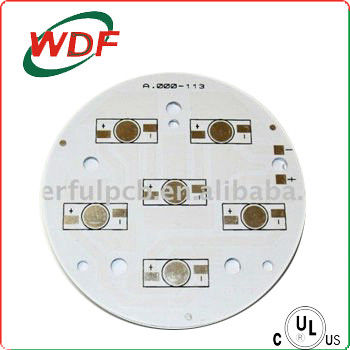

E テストが付いている円形の導かれた PCB 板
1.Material: アルミニウム;
2.T/T、ウェスタン・ユニオン、Paypal;
3.Certificate: UL、ISO、TS16949;
4.single サイド PCB
利用できる 5.Paypal
導かれるのためのアルミニウム円形 PCB
1. ONE-STOP-SERVICE
2. OEM サービス
3. 必要とされる Gerber ファイル
4. サンプルを持つ PCB のクローン
5. 品質保証および専門の後販売法サービス
PCB のための私達の生産の機能
| 層 | 1 つから 28 の層 | ||
| 物質的なタイプ | FR-4 は、CEM-1、CEM-3、高い TG の FR4 ハロゲン、ロジャース放します | ||
| 板厚さ | 0.21mm から 7.0mm | ||
| 銅の厚さ | 0.5 OZ から 7.0 OZ | ||
| 穴の銅の厚さ | >25.0 um （>1mil） | ||
| サイズ | -最高。 板サイズ: 23 × 25 （580mm×900mm） | ||
| - Min.によってあけられる穴のサイズ: 3mil （0.075mm） | |||
| -最少線幅: 3mil （0.075mm） | |||
| -最少行送り: 3mil （0.075mm） | |||
| 表面の仕上げ | 、HAL 無鉛の HASL/HASL 化学錫、化学金、液浸の銀/金、OSP の金張り | ||
| はんだのマスク色 | 緑/黄色/黒/白く/赤/青 | ||
| 許容 | -形の許容: ±0.13 | ||
| -穴の許容: PTH: ±0.076 NPTH: ±0.05 | |||
| PCB のパッキング | -内部のパッキング: 真空のパッキング/ポリ袋 | ||
| -外のパッキング: 標準的なカートンのパッキング | |||
| 証明書 | UL、ISO 9001、ISO 14001 | ||
| 特別な条件 | 埋められた盲目 vias+controlled のインピーダンス +BGA | ||
| 側面図を描くこと | 、斜角が付く V-CUT 導く打つこと | ||
| 各種各様のプリント基板アセンブリ、また電子包まれたプロダクトに OEM サービスを提供します。 | |||
大きい PCBs を点検するために私達に連絡すれば詳細、私達は 1 仕事日以内に価格とのあなたに答えます!
