PCB 板の試験手順
---PCB 板を出荷する前にプロシージャを保証している私達は多数の質を行います。 これらは下記のものを含んでいます:
*目視検差
*飛行調査
*釘のベッド
·*インピーダンス制御
·*はんだ能力検出
*デジタル metallograghic 顕微鏡
·*AOI （自動化された光学点検）
PCB の製造業のための詳しい言葉
---PCB アセンブリのための技術的要求事項:
*専門の表面土台およびによ穴のはんだ付けする技術
*さまざまなサイズは 1206,0805,0603 部品 SMT の技術を好みます
* ICT （回路テストで）、FCT （機能回路テスト）の技術。
* UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
* SMT のための窒素のガスの退潮はんだ付けする技術。
*高水準の SMT&Solder の一貫作業
*高密度によって相互に連結される板配置技術容量。
表面処理
無鉛 HAL
金張り（1-30 マイクロ インチ）
OSP
銀製のめっき
純粋な Tin Plating
液浸の錫
液浸の金
金指
他のサービス:
A）私達に在庫で特別な材料が taconic テフロン ロジャースの、陶磁器 Fr4 高い tg として多くのあります。 私達にあなたの照会を送る歓迎。
B）私達はまた調達の部品、PCB の設計、PCB のコピー、PCB のデッサン、PCB アセンブリを等提供します。
商品の詳細:
お支払配送条件:
|
| ハイライト: | 注文 PCB アセンブリ,導かれたランプ アセンブリ |
||
|---|---|---|---|

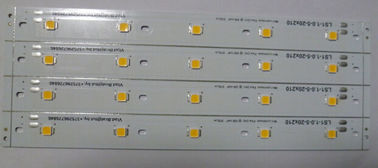

クリー族 LED PCB アセンブリ/アルミニウムは無鉛 PCB 2.0MM を基づかせていました
指定
適用
1. 屋内ドアの装飾。
2. 建築およびブティックの大気の照明。
3.、隠される背部、経路識別文字の照明。
4. 緊急事態及び保証の広告印の照明。
5.休日の装飾。
PCB 機能およびサービス:
1.単一味方された、両面及び多層 PCB （30 までの層）
2.適用範囲が広い PCB （10 までの層）
3.堅屈曲 PCB （8 つまでの層）
4. CEM-1、CEM-3 FR-4、FR-4 高い TG の Polyimide、アルミニウム ベースの材料。
5. HAL、液浸の金の銀/錫無鉛、HAL 堅い金、OSP の表面処理。
6.プリント基板は迎合的な 94V0 IPC610 クラス 2 インターナショナル PCB の標準に付着します。
7.量はプロトタイプから大量生産まで及びます。
8. 100% E テスト
PCB アセンブリ サービス:
SMT アセンブリ
自動一突き及び場所
0201 小さい構成配置
良いピッチ QEP - BGA
自動光学点検
によ穴アセンブリ
波のはんだ付けすること
手のアセンブリおよびはんだ付けすること
物質的な調達
燃えるオンラインで IC の/前処理プログラムを作成すること
要求される機能テスト
LED および配電盤のための老化テスト
（プラスチック、金属箱、コイル、ケーブル会議等を含んで）完全なユニット アセンブリ
パッキングの設計
証明書:
IPC の標準
ISO9001
ISO/TS16949
UL
テストおよび付加価値サービス:
AOI （自動光学点検）
ICT （回路内テスト）
信頼度試験
X 線テスト
アナログおよびデジタル機能テスト
ファームウェア プログラミング
利点:
ターンキー製造業または速回転プロトタイプ
板レベルのアセンブリか完全なシステム統合
PCBA のための少量または混合され技術アセンブリ
積送品の生産
Supoorted の機能
工場眺め:
