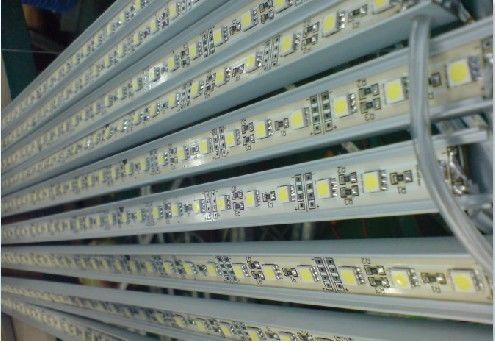

良質の導かれた PCB アセンブリ、導かれたライトとの導かれた pcba （アルミニウム ベース及び FR4 材料

指定

導かれた PCB アセンブリ
1. PCB のレイアウトおよび製作
2.部品の調達
3. SMT およびすくいの PCB アセンブリ

4. IC は/前処理プログラムを作成しまラインで燃えます

5.高精度の E テストは下記のものを含んでいます: AOI、ICT の機能テスト、

6.すべての LED PCBA のための老化テスト

私達は最もよい価格、良質、速い配達および最もよい売り上げ後のサービスを保障してもいいです!

Huaswin への歓迎!

Huaswin の電子工学はシンセンにある専門 PCB 及び PCB アセンブリ製造業者中国です。

私達はワンストップ設備サービスを供給します: PCB の設計、PCB の製作、部品の調達、SMT およびすくい

アセンブリ、燃える前処理プログラムを作成すること、オンラインで、IC の/帯電防止パッキング テストします。

PCB 機能およびサービス:

1.単一味方された、両面及び多層 PCB （30 までの層）

2.適用範囲が広い PCB （10 までの層）

3.堅屈曲 PCB （8 つまでの層）

4. CEM-1、CEM-3 FR-4、FR-4 高い TG の Polyimide、アルミニウム ベースの材料。
5. HAL、液浸の金の銀/錫無鉛、HAL 堅い金、OSP の表面処理。
6.プリント基板は迎合的な 94V0 IPC610 クラス 2 インターナショナル PCB の標準に付着します。
7.量はプロトタイプから大量生産まで及びます。
8. 100% E テスト

PCB の製造業の詳細仕様

PCB アセンブリ サービス:

SMT アセンブリ
自動一突き及び場所
0201 小さい構成配置
良いピッチ QEP - BGA
自動光学点検

によ穴アセンブリ
波のはんだ付けすること
手のアセンブリおよびはんだ付けすること

物質的な調達
燃えるオンラインで IC の/前処理プログラムを作成すること

要求される機能テスト

LED および配電盤のための老化テスト

（プラスチック、金属箱、コイル、ケーブル会議等を含んで）完全なユニット アセンブリ
パッキングの設計

等角のコーティング
すくいコーティングおよび縦の吹き付け塗装は両方利用できます。 ある保護の非導電誘電性の層

原因で損傷から電子アセンブリを保護するためにプリント基板アセンブリに適用される

粗くか極度な環境によって引き起こされる汚染、塩スプレー、湿気、菌類、塵および腐食。

塗られたとき、それははっきり明確な、光沢がある材料として目に見えます。

完全な箱の造り
「全部品、電気機械の部品の材料管理を含む箱の Build の解決を完了して下さい、

プラスチック、包装および印刷物及び包装材料

テスト方法

AOI のテスト
· はんだののりのための点検
· 部品のための点検 0201"に
· 行方不明の部品、オフセット、不正確な部品、極性のための点検

X 線の点検
X 線は高解像の点検をの提供します:
· BGAs
· むき出しの床

回路内テスト
回路内テストは引き起こされる機能欠陥を最小にする AOI と共に一般的です

構成問題。
· パワーアップ テスト
· 最新機能テスト
· 抜け目がない装置プログラミング
· 機能テスト

PCB アセンブリの詳細仕様
