物質的なタイプ:
FR4 の非ハロゲン材料、アルミニウム基盤、たる製造人の基盤、高周波材料、厚い銅ホイル、94-V0 （HB）、PI 材料、高い TG: SL S1000-2、ITEQ: IT180
表面処理: HAL の液浸の金、液浸の錫、液浸の銀、金指、OSP の HAL （液浸の金、OSP の液浸の銀、液浸の錫） +Gold 指
適用
PCBs はハイテク産業の広い範囲にのような適用されます: LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電の ect。 アメリカ人、カナダ、ヨーロッパ郡、アフリカおよび他のアジア太平洋の国へのマーケティングへの絶え間ない仕事および努力、プロダクト輸出高によって。
FAQ
利用できる穴のサイズは何ですか。
14 ミルから 150 ミル- 1 ミルは増加します
150 ミルから 200 ミル- 5 つのミルの増分
200 ミルの上-穴は導かれます
私達はただあけます帝国単位を使用します。 メートル単位（mm）で堤出されたファイルは帝国単位（ミル）に変えられ、次のミルまで円形になりました。
私はメートル単位で設計にウェブサイトが帝国単位で指定される間、使用されます。 私が参照してもいい換算表がありますか。
オンライン引用を要求するとき、引用の形態は次元のための mm の単位、またインチを扱うことができます。
私はいかに私の設計で製粉するを内部排気切替器/指定しますか。
製粉するはすべての内部排気切替器/スロット/同じ層でです板輪郭指定されるべきです。 最低の routable スロット サイズは 32 ミルです。 順序の時間の間に、私達の CAM エンジニアがそれに気づいているように「特別な要求」セクションのこの条件を示して下さい。 これは私達が頻繁にそうそこにである私達がそれを見落とすかもしれないチャンス出会う何かではないです。 それが私達に知っていたことを確かめて下さい。
| ハイライト: | プロトタイプ PCB アセンブリ,電子工学の契約製造業者 |
||
|---|---|---|---|

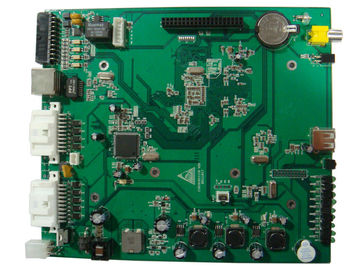

SMT/BGA/すくいアセンブリのための専門 EMS PCBA は、味方されたプロトタイプ PCB 板アセンブリを倍増します
主指定/特殊機能:
PCB アセンブリのための私達のサービス
PCB アセンブリのための私達の機能
|
ステンシル サイズの範囲 |
736 の mm X 736 の mm |
|
Min. IC ピッチ |
0.30 mm |
|
最高。 PCB のサイズ |
410 の mm X 360 の mm |
|
Min. PCB の厚さ |
0.35 mm |
|
Min.破片のサイズ |
0201 （0.6 mm X 0.3 mm） |
|
最高。 BGA のサイズ |
74 の mm X 74 の mm |
|
BGA の球ピッチ |
1.00 mm （（最高）分の）/F3.00 mm |
|
BGA の玉直径 |
0.40 mm （分） /F1.00 mm （最高） |
|
QFP の鉛ピッチ |
0.38 mm （分） /F2.54 mm （最高） |
|
ステンシル クリーニングの頻度 |
1 回/5 | 10 部分 |
裸のパソコン ボードの製作を扱うための私達の機能
製作のデータ入力: 開きのリストおよびドリル ファイル、Protel、PAD2000、POWERPCB、ORCAD の設計ファイルとの Gerber データ RS-274-X か RS-274-D
層 2-30 L
材料は Fr4、Fr5、高 Tg の、ロジャースを自由なタイプします、ハロゲン
、アルロン Taconic の Isola テフロン、基づくアルミニウム
最高。 次元 39000mil * 47000mil/1000mm * 1200mm にパネルをはめて下さい
許容 ±4mil ±0.10mm の輪郭を描いて下さい
厚さ 8mil-236mil/0.2mm-6.0mm に乗って下さい
厚さの許容 ±10% に乗って下さい
誘電性の厚さ 3mil-8mil/0.075mm-0.20mm
Min.トラック幅 3mil/0.075mm
Min.トラック スペース 3mil/0.075mm
外的な CU の厚さ HOZ-6OZ/17um~210um
内部 CU の厚さ HOZ-6OZ/17um~210um
穴あけ工具のサイズ（CNC） 6mil-256mil/0.15mm-6.50mm
終了する穴次元 4mil-236mil/0.1mm-6.0mm
穴の許容 ±2mil/±0.05mm
穴の位置の許容 ±2mil/±0.05mm
レーザーのドリル孔のサイズ 4mil/0.1mm
面の配給量の 12:1
マスクの緑、青、白、黒、赤、黄色、紫色、等をはんだ付けして下さい。
最低のはんだのマスク橋 2mil/0.050mm
差し込まれた穴の直径 8mil-20mil/0.20mm-0.50mm
±10% を V 記録するインピーダンス制御
表面の終わり HASL、HASL （無鉛）、液浸の金、液浸の錫、
液浸の銀、OSP の堅い金（100u まで」）
私達の製造業の経験は含んでいますが、限られません:
|
ノート分野 |
充電器板 |
インバーター |
力 CPU |
LVDS カード |
IR 板 |
|
LCD のマザーボード |
LED 板 |
RAM カード |
データ ボード |
BATT 板 |
|
|
DVR のマザーボード |
USB 板 |
カード読取り装置 |
オーディオ ボード |
ISDN MODEN |
|
|
PC 分野 |
2.5 インチ HDD |
PC/MAC FDD |
つなぐこと |
港 REPILICATOR |
PCMCIA カード |
|
3.5 インチ HDD |
SATA HDD |
アダプター |
DVD ROM |
SSD |
|
|
電気通信分野 |
DVBT.ATSC TV |
GPS の単位 |
車 GPS の単位 |
ADSL MODEN |
3.5inch DVB-T の受信機 |
|
可聴周波及びビデオ分野 |
MPEG 4 プレーヤー |
KVM スイッチ |
E 本の読者 |
HDMI 箱 |
DVI 箱 |
|
電子安全保障分野 |
LCD TV のマザーボード |
DVR のマザーボード |
CCD 板 |
IP のカメラ |
CCTV のカメラ |
|
健康 及び医学分野 |
DIGITAL TEMS の単位 |
耳で測る体温計 |
血ブドウ糖の試験計器 |
体脂肪のモニター |
DIGITAL の血圧のモニター |
|
LED の塗布分野 |
LED の自動車ランプ |
LED ロープ ライト |
LED の球根 |
屋外 LED 表示 |
投射の照明 |
|
器械分野をテストして下さい |
オシロスコープ |
電源 |
L.C.R. メートル |
ロジック アナライザ |
マルティメーター |
|
家電分野 |
センサー板 |
運転者板 |
USB DVIVER 板 |
バー・コード プリンター |
MP3 プレーヤー |
|
太陽電池パネル モジュール |
ペンのタブレット |
USB のハブ |
USB のカード読取り装置 |
USB のフラッシュ ドライブ |
あなたの注文の（OEM）プロダクト照会のための Fortunemount から引用を得て下さい
正確な引用語句を推定するためには、リストは下の私達があなたから必要とする最低情報を表します。
小さい順序を歓迎して下さい。
