物質的なタイプ:
FR4 の非ハロゲン材料、アルミニウム基盤、たる製造人の基盤、高周波材料、厚い銅ホイル、94-V0 （HB）、PI 材料、高い TG: SL S1000-2、ITEQ: IT180
表面処理: HAL の液浸の金、液浸の錫、液浸の銀、金指、OSP の HAL （液浸の金、OSP の液浸の銀、液浸の錫） +Gold 指
適用
PCBs はハイテク産業の広い範囲にのような適用されます: LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電の ect。 アメリカ人、カナダ、ヨーロッパ郡、アフリカおよび他のアジア太平洋の国へのマーケティングへの絶え間ない仕事および努力、プロダクト輸出高によって。
FAQ
利用できる穴のサイズは何ですか。
14 ミルから 150 ミル- 1 ミルは増加します
150 ミルから 200 ミル- 5 つのミルの増分
200 ミルの上-穴は導かれます
私達はただあけます帝国単位を使用します。 メートル単位（mm）で堤出されたファイルは帝国単位（ミル）に変えられ、次のミルまで円形になりました。
私はメートル単位で設計にウェブサイトが帝国単位で指定される間、使用されます。 私が参照してもいい換算表がありますか。
オンライン引用を要求するとき、引用の形態は次元のための mm の単位、またインチを扱うことができます。
私はいかに私の設計で製粉するを内部排気切替器/指定しますか。
製粉するはすべての内部排気切替器/スロット/同じ層でです板輪郭指定されるべきです。 最低の routable スロット サイズは 32 ミルです。 順序の時間の間に、私達の CAM エンジニアがそれに気づいているように「特別な要求」セクションのこの条件を示して下さい。 これは私達が頻繁にそうそこにである私達がそれを見落とすかもしれないチャンス出会う何かではないです。 それが私達に知っていたことを確かめて下さい。
商品の詳細:
お支払配送条件:
|
| ハイライト: | 速い PCB プロトタイプ,PCB の製作プロトタイプ |
||
|---|---|---|---|

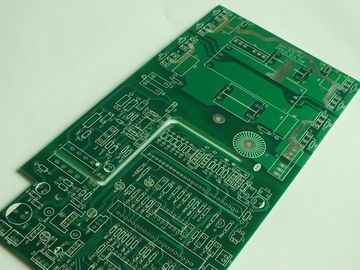

産業制御のための UL プロトタイプ PCB 板レイアウト無鉛 HASL の終わり
|
プロダクトの細部 |
|
|
原料 |
FR-4 （利用できる Tg 180） |
|
層の計算 |
10 層 |
|
板厚さ |
2.0mm |
|
銅の厚さ |
2.0oz |
|
表面の終わり |
ENIG （Electroless ニッケルの液浸の金） |
|
はんだのマスク |
緑 |
|
シルクスクリーン |
白い |
|
Min.跡の幅/間隔 |
0.075/0.075mm |
|
Min.穴のサイズ |
0.25mm |
|
穴の壁の銅の厚さ |
≥20μm |
|
測定 |
300×400mm |
|
包装 |
内部: 柔らかいプラスチック ベールで真空パック |
|
適用 |
コミュニケーション、自動車、細胞、医学コンピュータ |
|
利点 |
競争価格、速い配達、OEM&ODM の試供品、 |
|
特別な条件 |
埋められるおよびを経て、インピーダンス制御、プラグで盲目、 |
|
証明 |
UL、ISO9001: 2008 年、ROHS の範囲、SGS、HALOGEN-FREE |
|
PCB の生産の機能 |
||
|
|
項目項目 |
|
|
積層物 |
タイプ |
FR-1、FR-5、FR-4 高 Tg、ロジャース、ISOLA、ITEQ、 |
|
厚さ |
0.2~3.2mm |
|
|
生産のタイプ |
層の計算 |
2L-16L |
|
表面処理 |
HAL の金張り、液浸の金、OSP、 |
|
|
ラミネーションを切って下さい |
最高。 働くパネルのサイズ |
1000×1200mm |
|
内部の層 |
内部中心の厚さ |
0.1~2.0mm |
|
内部幅/間隔 |
分: 4/4mil |
|
|
内部銅の厚さ |
1.0~3.0oz |
|
|
次元 |
板厚さの許容 |
±10% |
|
中間膜の直線 |
±3mil |
|
|
あくこと |
製造のパネルのサイズ |
最高: 650×560mm |
|
鋭い直径 |
≧0.25mm |
|
|
穴径の許容 |
±0.05mm |
|
|
穴の位置の許容 |
±0.076mm |
|
|
Min.Annular リング |
0.05mm |
|
|
PTH+Panel のめっき |
穴の壁の銅の厚さ |
≧20um |
|
均等性 |
≧90% |
|
|
外の層 |
トラック幅 |
分: 0.08mm |
|
トラック間隔 |
分: 0.08mm |
|
|
パターンめっき |
終了する銅の厚さ |
1oz~3oz |
|
EING/Flash の金 |
ニッケルの厚さ |
2.5um~5.0um |
|
金の厚さ |
0.03~0.05um |
|
|
はんだのマスク |
厚さ |
15~35um |
|
はんだのマスク橋 |
3mil |
|
|
伝説 |
線幅/行送り |
6/6mil |
|
金指 |
ニッケルの厚さ |
≧120u の〞 |
|
金の厚さ |
1~50u〞 |
|
|
熱気のレベル |
錫の厚さ |
100~300u〞 |
|
誘導 |
許容誤差次元 |
±0.1mm |
|
スロット サイズ |
分: 0.4mm |
|
|
カッターの直径 |
0.8~2.4mm |
|
|
打つこと |
輪郭の許容 |
±0.1mm |
|
スロット サイズ |
分: 0.5mm |
|
|
V-CUT |
V-CUT 次元 |
分: 60mm |
|
角度 |
15°30°45° |
|
|
厚さの許容は残ります |
±0.1mm |
|
|
斜角が付くこと |
斜角が付く次元 |
30~300mm |
|
テスト |
テストの電圧 |
250V |
|
Max.Dimension |
540×400mm |
|
|
インピーダンス制御 |
|
±10% |
|
面の配給量 |
12:1 |
|
|
レーザーの鋭いサイズ |
4mil （0.1mm） |
|
|
特別な条件 |
埋められておよびを経て、インピーダンス制御、プラグで盲目、 |
|
|
OEM&ODM サービス |
はい |
|
