導入:
PCB の基本、1 つの側面に焦点を合わせる部品にワイヤーの反対側集中されます焦点を合わせて下さい。ワイヤーが PCB の 1 つの側面、従って現われるのでこの種類だけで単一の味方された PCB と呼ばれます。
単一のパネルの配線図はエッチング後抵抗を溶接することを防ぐように印で印刷される抵抗の代理店で、与えられ印刷される銅の表面のネットワークの印刷を用いるに優先順位を、すなわち、それから打って部品を完了する方法を処理して穴および出現を導いて下さい。さらに、わずか多様なプロダクトの部分は、写真方法のパターンを形作る感光性抵抗の代理店を使用しています。
130 C からの C. 230 人の Single の側板への実用温度範囲は (OSP)、液浸の銀、錫および加鉛か無鉛熱気のはんだのレベル (HASL) と共に有機性表面の protectant 金張りを含む表面の終わりと利用できます。
材料:
ペーパー フェノールの銅のペーパーによって薄板にされる板、エポキシ樹脂銅によって薄板にされる版の単一の味方された PCB の基材は優先順位をに与えられます。
構造:
最初に、必要な回路エッチングされるべき銅ホイル対応するパッドを露出するためにあくべき保護フィルムを得るために、等プロセス。 方法を 2 を結合するためにきれいにし、転がした後。 それからパッドの部分によって露出される金張りまたは錫の保護。
工程:
単一の銅で被覆された版-消します-光化学方法/スクリーンの印書イメージの移動-腐食を印刷されました取除いて下さい-クリーニング、乾燥した-穴の機械化-形-ドライ クリーニング-印刷の抵抗溶接のコーティング-治療-印刷の印の記号-治療-ドライ クリーニングの乾燥-前に上塗を施してある変化-完成品
適用
単一の味方された PCB ラジオのほとんどの使用、暖房機械、低温貯蔵、洗濯機および他の電化製品プロダクト、またプリンター、自動販売機、LED の照明、商業機械回路のような電子部品、
商品の詳細:
お支払配送条件:
|
| タイプ: | 障壁のターミナル ブロックは、ターミナル ブロック、電気ターミナル ブロックに動力を与えます | ピッチ: | 7.62mm |
|---|---|---|---|
| 接触の数: | 2P-22P | ワイヤー範囲: | 14-22 |
| 定格電圧: | 300V | 定格電流: | 15A |
| 色: | ブラック | アプリケーション: | PCB の頻度コンバーター、サーバー場所、スイッチ、電源、電気照明、企業制御 |
| ハイライト: | 障壁のタイプ ターミナル ブロック,pcb のターミナル ブロック |
||

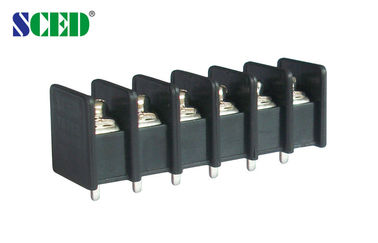

黒い障壁のタイプ PCB のターミナル ブロックは 7.62mm、300V 15A 2P - UL のセリウムとの 22P 投げます
■Rightangle ワイヤー入口; □Vertical ワイヤー入口; □45 程度ワイヤー入口
■Singlelevel; □Double レベル; □Triple のレベル
標準的な色: 黒。 利用できるまた他の色は方法の下で発注し選ぶ参照します
あなたがほしい色。
障壁のターミナル ブロックは、ターミナル ブロック、電気ターミナル ブロック、ターミナル ブロックの製造者に動力を与えます
命令する方法:
適用:
PCB の頻度コンバーター、サーバー場所、スイッチ、電源、電気照明、企業制御、
オートメーション、柵交通機関、コミュニケーション、電力、保証、薬装置、軍隊、
エレベーター、等…
変数およびデッサンの指定:
UL の技術的なデータ | B | C | D |
評価される電圧/現在の V/A | 300/15 |
| 300/10 |
ワイヤー範囲 AWG | 14-22 |
| 14-22 |
IEC の技術的なデータ |
| ||
過電圧部門 | Ⅲ | Ⅲ | Ⅱ |
汚染のクラス | 3 | 2 | 2 |
評価される電圧/現在の V/A | 250/24 | 320/24 | 400/24 |
評価されるサージ電圧 KV | 4 | 4 | 4 |
評価される接続容量 mm2 | 2.5 | ||
材料 |
| ||
絶縁材/燃焼性のクラス | PBT/UL94、V-0 | ||
ターミナル/めっき | 真鍮/スズメッキをされる | ||
ねじ/めっき | めっきされる鋼鉄/ニッケル | ||
他のデータ |
| ||
PCB の穴径 mm | φ1.8 | ||
除去の長さ mm | 7-8 | ||
ねじ/トルク/lbf.in | M3/5-7 | ||
比較優位:
1.安定した良質
2.競争価格
3.すぐに応答
4.選択のためのフル レンジ プロダクト
5.適用範囲が広い顧客需要ごとの厳密な部分を設計するため
