導入:
PCB の基本、1 つの側面に焦点を合わせる部品にワイヤーの反対側集中されます焦点を合わせて下さい。ワイヤーが PCB の 1 つの側面、従って現われるのでこの種類だけで単一の味方された PCB と呼ばれます。
単一のパネルの配線図はエッチング後抵抗を溶接することを防ぐように印で印刷される抵抗の代理店で、与えられ印刷される銅の表面のネットワークの印刷を用いるに優先順位を、すなわち、それから打って部品を完了する方法を処理して穴および出現を導いて下さい。さらに、わずか多様なプロダクトの部分は、写真方法のパターンを形作る感光性抵抗の代理店を使用しています。
130 C からの C. 230 人の Single の側板への実用温度範囲は (OSP)、液浸の銀、錫および加鉛か無鉛熱気のはんだのレベル (HASL) と共に有機性表面の protectant 金張りを含む表面の終わりと利用できます。
材料:
ペーパー フェノールの銅のペーパーによって薄板にされる板、エポキシ樹脂銅によって薄板にされる版の単一の味方された PCB の基材は優先順位をに与えられます。
構造:
最初に、必要な回路エッチングされるべき銅ホイル対応するパッドを露出するためにあくべき保護フィルムを得るために、等プロセス。 方法を 2 を結合するためにきれいにし、転がした後。 それからパッドの部分によって露出される金張りまたは錫の保護。
工程:
単一の銅で被覆された版-消します-光化学方法/スクリーンの印書イメージの移動-腐食を印刷されました取除いて下さい-クリーニング、乾燥した-穴の機械化-形-ドライ クリーニング-印刷の抵抗溶接のコーティング-治療-印刷の印の記号-治療-ドライ クリーニングの乾燥-前に上塗を施してある変化-完成品
適用
単一の味方された PCB ラジオのほとんどの使用、暖房機械、低温貯蔵、洗濯機および他の電化製品プロダクト、またプリンター、自動販売機、LED の照明、商業機械回路のような電子部品、
商品の詳細:
お支払配送条件:
|
| ハイライト: | 速い回転 PCB の製作,クイック ターン プリント基板 |
||
|---|---|---|---|

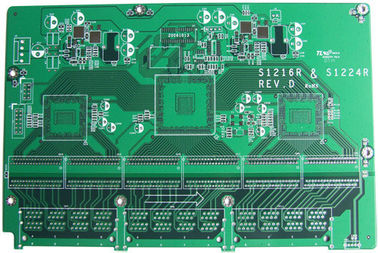

OSP の味方された PCB の逆行分析 CEM-3 のプロジェクト、速い回転サーキット ボードを選抜して下さい
速い細部
|
PCB のタイプ: |
速い回転 PCB プロトタイプ |
|
層: |
1 つの層 |
|
分。線幅/スペース: |
3mil/3mil |
|
Min.直径によって: |
0.3mm |
|
終わりの厚さ: |
1.6mm |
|
表面の終わり: |
OSP |
|
サイズ: |
100*55MM |
|
材料: |
FR4-1.6MM |
|
色: |
緑 |
|
適用: |
コントローラー |
記述
私達は材料および技術の選択の広い範囲を少量および大量の生産量の単一の、二重または多層 PCBs に PCB の製作サービスに与えているワンストップ プリント基板の製造業者です。
ターンキー プロダクション システムの私達の設計およびアセンブリ サービスにてこ入れして、私達は良質を安価 PCB の製造業に与えてもいいです。 最終製品の機能性を保障するいろいろな点検方法を使用して。 私達は完全な Spec、少しのプリント基板および習慣 Spec の速い回転 PCBs を提供します。 さらに、私達は軍/大気および宇宙空間/防衛/医学および商業企業へプリント基板の首位の提供者です。
技術的な機能
|
層の数 |
1、2、4 か 6 の 36 までの層 |
|
順序の量 |
1 から 500,000 |
|
板形 |
、長方形のスロット、排気切替器、不規則な複合体円形 |
|
板タイプ |
、適用範囲が広い堅い、堅適用範囲が広い |
|
板材料 |
FR4 ガラス エポキシ、FR4 高い Tg、迎合的な RoHS; アルミニウム、ロジャース、等。 |
|
板切断 |
せん断、タブ導かれる V スコア |
|
板厚さ |
屈曲、0.2 | 6.0 mm、0.01 | 0.25 の″ |
|
銅の重量 |
1.0、1.5、2.0 Oz |
|
はんだのマスク |
両面の緑 LPI はまた、赤い、白い、黄色い、黒青い支えます |
|
シルク スクリーン |
白く、黄色、黒いで両面か単一味方されて、または陰性 |
|
シルク スクリーンの最低の線幅 |
0.006 ″か 0.15mm |
|
最高板次元 |
45 x 45 ″か 114 x 114 cm |
|
最低の跡/ギャップ |
0.004"、0.1mm、または 4 ミル |
|
最低のドリル孔の直径 |
0.006"、0.15mm、または 6 ミル |
|
表面の終わり |
HASL、ニッケル、Imm の金、Imm の錫、Imm の銀、OSP 等。 |
|
板厚さの許容 |
±10% |
|
銅の重量の許容 |
±0.25 oz |
|
最低のスロット幅 |
0.12"、3.0 mm、または 120 ミル |
|
V スコアの深さ |
20-25% 板厚さの |
|
穴を通ってめっきされる |
はい |
|
流しの穴 |
はい |
|
設計ファイル形式 |
Gerber RS-274X、274D、ワシおよび AutoCAD の DXF、DWG |
PCB の生産のフロー チャート
試験手順
私達は PCB 板を出荷する前に多数の品質保証のプロシージャを行います。 これらは下記のものを含んでいます:
速い回転調達期間
PCB の生産のために、私達は向きを変えます時の 2 から 7 日を提供してもいいです。 多層 PCBs のために、最も速い応答時間は層および量の数によって決まります。
保証を整備して下さい
私達はおよび友好的出来る限り各顧客に専門的に、正直に役立つことを確かめます。 私達は喜んであなたのプロジェクトが満足な 100% でなければあなたのプロジェクトを改めます。
速い引用を今得て下さい
資材表の発送によって、組立図を含む gerber ファイルはおよび私達は時間の内のあなたに戻る引用語句があります。 シンセンの hengda によって決して隠された費用がないし、私達の価格は非常に競争および適度です。
