導入:
PCB の基本、1 つの側面に焦点を合わせる部品にワイヤーの反対側集中されます焦点を合わせて下さい。ワイヤーが PCB の 1 つの側面、従って現われるのでこの種類だけで単一の味方された PCB と呼ばれます。
単一のパネルの配線図はエッチング後抵抗を溶接することを防ぐように印で印刷される抵抗の代理店で、与えられ印刷される銅の表面のネットワークの印刷を用いるに優先順位を、すなわち、それから打って部品を完了する方法を処理して穴および出現を導いて下さい。さらに、わずか多様なプロダクトの部分は、写真方法のパターンを形作る感光性抵抗の代理店を使用しています。
130 C からの C. 230 人の Single の側板への実用温度範囲は (OSP)、液浸の銀、錫および加鉛か無鉛熱気のはんだのレベル (HASL) と共に有機性表面の protectant 金張りを含む表面の終わりと利用できます。
材料:
ペーパー フェノールの銅のペーパーによって薄板にされる板、エポキシ樹脂銅によって薄板にされる版の単一の味方された PCB の基材は優先順位をに与えられます。
構造:
最初に、必要な回路エッチングされるべき銅ホイル対応するパッドを露出するためにあくべき保護フィルムを得るために、等プロセス。 方法を 2 を結合するためにきれいにし、転がした後。 それからパッドの部分によって露出される金張りまたは錫の保護。
工程:
単一の銅で被覆された版-消します-光化学方法/スクリーンの印書イメージの移動-腐食を印刷されました取除いて下さい-クリーニング、乾燥した-穴の機械化-形-ドライ クリーニング-印刷の抵抗溶接のコーティング-治療-印刷の印の記号-治療-ドライ クリーニングの乾燥-前に上塗を施してある変化-完成品
適用
単一の味方された PCB ラジオのほとんどの使用、暖房機械、低温貯蔵、洗濯機および他の電化製品プロダクト、またプリンター、自動販売機、LED の照明、商業機械回路のような電子部品、
商品の詳細:
お支払配送条件:
|
| ハイライト: | LED のプリント基板,アルミニウム ベース基板 |
||
|---|---|---|---|

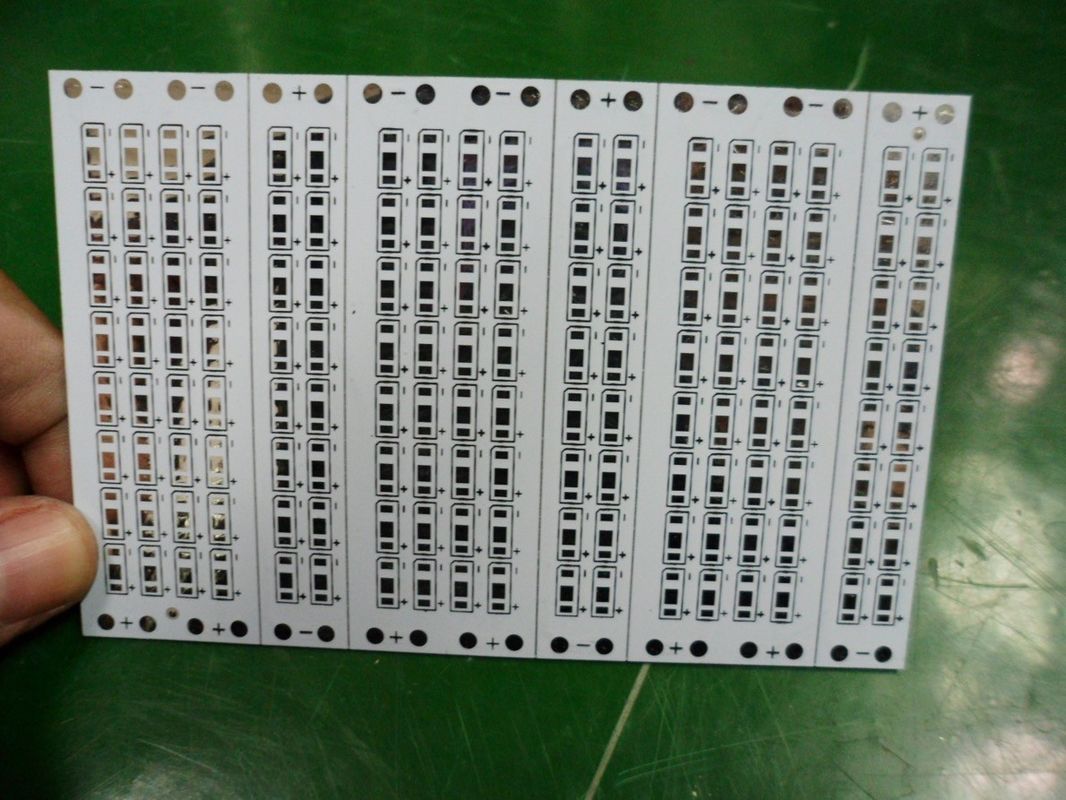

専門アルミニウム LED PCB 1oz/2oz/3oz 単層 PCB
専門 PCB の製造業
基材: アルミニウム
層: 1 つの層
板厚さ: 1.0mm/1.2mm/1.5mm/2.0mm/3.0mm
板次元: 直径 30mm、45mm、50mm、55mm、60mm、65mm （カスタマイズすることができます）
銅の層: 1oz/2oz/3oz
はんだのマスク: 白く/黒/青/赤
シルクスクリーン: 黒
表面の終わり: LF HAL/HAL/OSP/Gold の液浸/銀のめっき
輪郭のプロフィール: CNC routing/V-Cut/Punching
変数すべてはカスタマイズすることができます!
なぜ私達か。
質
私達の UL （E465880） /Rohs の標準は質アセンブリを始めから終わりまで保証します。 それは簡単な注文プロダクトまたは複雑なターンキー契約量であるかどうか、JHD PCB は良質の標準に付着します。
可能
JHD PCB はアセンブリ機能および資格の最新情報を質が私達が作り出すあらゆるプロダクトに造られることを保証します提供しま。
経験
あなたの造りに関してはあなたが依存できるパートナーがほしいと思います。 私達の経営陣は 8 年間の結合された企業の知識に持っています。 私達の工学チームは経験 5 年のに持っています。
あなたの興味の保護
あなたの知的財産を保護することは仕事 1 です! 訓練された専門家の私達のスタッフは厳密な機密性の契約の下にそれらが専有物ようにすべてに働くこと、あなたの重要なドキュメンテーションを扱います。
柔軟性
JHD PCB は私達の顧客の必要性のまわりで注文のテーラー プログラムに私達の能力の私達自身を自漫します。 JHD PCB はあなたの独特なビジネス必要性を聞き、次にそれらを越えるために着手するのに時間をかけます。
調達期間
サンプル: 3-4 日
大量生産: 7-15 日（量によって決まって下さい）
支払の言葉
T/T、ウェスタン・ユニオン
パッキングおよび郵送物
カートンの真空パック
工場機能
|
項目 |
製造業の機能 |
|
表面処理 |
OSP |
|
PCB の層のタイプ |
単一の側面、二重側面 |
|
最高。 働くパネルのサイズ |
1500mm*600mm |
|
Min.働くパネルのサイズ |
4mm*4mm |
|
AL の基質の厚さ |
0.3mm-4mm |
|
Min.コンダクターの幅 |
0.15mm |
|
Min.コンダクターの間隔 |
0.15mm |
|
Min.ドリル孔のサイズ |
0.2mm |
|
版の厚さの許容 |
±0.1mm |
|
終了するパネルの許容 |
±0.1mm |
|
V-CUT の直線 |
±0.1mm |
|
穴 Dia の許容 |
±0.05mm |
|
穴の位置の許容 |
±0.076mm |
|
終了する銅の厚さ |
35um-105um （1oz-6oz） |
|
切口の下のエッチング |
>/=2.0 |
|
PTH&Panel のめっきの均等性 |
>90% |
|
Eing/フラッシュの金の厚さ |
1-5u " |
|
はんだのマスクの厚さ |
15um-35um |
|
Min.はんだのマスク橋 |
0.076mm （3mil） |
|
シルク スクリーン |
白い/黒（あなたの条件によって決まって下さい） |
|
熱伝導性 |
1.0~20W/MK |
|
抵抗電圧 |
AC 2000V、DC 1500~4000V |
JHD PCB Company の概観
公平な専門の照明の JHD PCB
購入先端
a. 私達の PCB を購入したいと思えば形式的な Gerber ファイルか *.pcb のファイルまたはそのようなこと提供するべきです。
b. たくさん購入したいと思ったら Mr.Hank を頼んで下さい。
c. PCBA を購入したいと思えば Gerber ファイル、*.pcb ファイル、BOM のリスト等を提供するべきです。
D. あなたのための exsited PCB 板を再生したいと思えば私達の見積もりの引用語句に満足すれば最初に非常に明確な映像、従って私達に本物を送るために私達を提供することはあなたのためのそれをクローンとして作ることができます。
e. 上記に該当なし:助けることができたら Skype、QQ または電子メールによって私達に直接連絡して下さい。 私達はあなたが尋ねる質問に答えて非常に嬉しいです、あなたの満足です私達の最終仕向地。
JHD PCB は近い将来あなたの信頼できるパートナーであることを望みます!
