導入:
PCB の基本、1 つの側面に焦点を合わせる部品にワイヤーの反対側集中されます焦点を合わせて下さい。ワイヤーが PCB の 1 つの側面、従って現われるのでこの種類だけで単一の味方された PCB と呼ばれます。
単一のパネルの配線図はエッチング後抵抗を溶接することを防ぐように印で印刷される抵抗の代理店で、与えられ印刷される銅の表面のネットワークの印刷を用いるに優先順位を、すなわち、それから打って部品を完了する方法を処理して穴および出現を導いて下さい。さらに、わずか多様なプロダクトの部分は、写真方法のパターンを形作る感光性抵抗の代理店を使用しています。
130 C からの C. 230 人の Single の側板への実用温度範囲は (OSP)、液浸の銀、錫および加鉛か無鉛熱気のはんだのレベル (HASL) と共に有機性表面の protectant 金張りを含む表面の終わりと利用できます。
材料:
ペーパー フェノールの銅のペーパーによって薄板にされる板、エポキシ樹脂銅によって薄板にされる版の単一の味方された PCB の基材は優先順位をに与えられます。
構造:
最初に、必要な回路エッチングされるべき銅ホイル対応するパッドを露出するためにあくべき保護フィルムを得るために、等プロセス。 方法を 2 を結合するためにきれいにし、転がした後。 それからパッドの部分によって露出される金張りまたは錫の保護。
工程:
単一の銅で被覆された版-消します-光化学方法/スクリーンの印書イメージの移動-腐食を印刷されました取除いて下さい-クリーニング、乾燥した-穴の機械化-形-ドライ クリーニング-印刷の抵抗溶接のコーティング-治療-印刷の印の記号-治療-ドライ クリーニングの乾燥-前に上塗を施してある変化-完成品
適用
単一の味方された PCB ラジオのほとんどの使用、暖房機械、低温貯蔵、洗濯機および他の電化製品プロダクト、またプリンター、自動販売機、LED の照明、商業機械回路のような電子部品、
商品の詳細:
お支払配送条件:
|
| 素材: | FR4/FR1/FR2/CEM-1/CEM-2/の金属の中心 | はんだのマスク: | 緑/黄色/赤/黒 |
|---|---|---|---|
| 品質: | 100% の E テスト | サービス: | PCB、PCBA、OEM、ODM |
| 表面仕上げ: | HASL、OSP、ENIG、HAL の液浸の錫、液浸の銀 | ||
| ハイライト: | 片面PCBボード,味方された PCB のレイアウトを選抜して下さい |
||

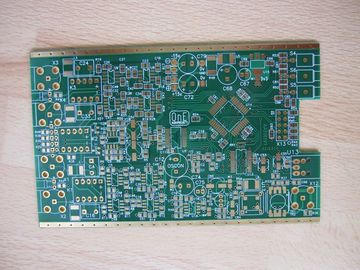

緑のはんだのマスクの ENIG 自動車のための単一の味方された PCB 2.0oz の銅の厚さ
記述:
|
プロダクトの細部 |
|
|
原料 |
FR-4 （利用できる Tg 180） |
|
層の計算 |
8 層 |
|
板厚さ |
1.6mm |
|
銅の厚さ |
2.0oz |
|
表面の終わり |
ENIG （Electroless ニッケルの液浸の金） |
|
はんだのマスク |
緑 |
|
シルクスクリーン |
白い |
|
Min.跡の幅/間隔 |
0.075/0.075mm |
|
Min.穴のサイズ |
0.25mm |
|
穴の壁の銅の厚さ |
≥20μm |
|
測定 |
300×400mm |
|
包装 |
内部: 柔らかいプラスチック ベールで真空パック |
|
適用 |
コミュニケーション、自動車、細胞、医学コンピュータ |
|
利点 |
競争価格、速い配達、OEM&ODM の試供品、 |
|
特別な条件 |
埋められるおよびを経て、インピーダンス制御、プラグで盲目、 |
|
証明 |
UL、ISO9001: 2008 年、ROHS の範囲、SGS、HALOGEN-FREE |
|
PCB の生産の機能 |
||
|
プロセス工学 |
項目 |
製造業の機能 |
|
積層物 |
厚さ |
0.2~3.2mm |
|
生産のタイプ |
層の計算 |
2L-16L |
|
ラミネーションを切って下さい |
最高。 働くパネルのサイズ |
1000×1200mm |
|
内部の層 |
内部中心の厚さ |
0.1~2.0mm |
|
内部幅/間隔 |
分: 4/4mil |
|
|
内部銅の厚さ |
1.0~3.0oz |
|
|
次元 |
板厚さの許容 |
±10% |
|
中間膜の直線 |
±3mil |
|
|
あくこと |
製造のパネルのサイズ |
最高: 650×560mm |
|
鋭い直径 |
≧0.25mm |
|
|
穴径の許容 |
±0.05mm |
|
|
穴の位置の許容 |
±0.076mm |
|
|
Min.Annular リング |
0.05mm |
|
|
PTH+Panel のめっき |
穴の壁の銅の厚さ |
≧20um |
|
均等性 |
≧90% |
|
|
外の層 |
トラック幅 |
分: 0.08mm |
|
トラック間隔 |
分: 0.08mm |
|
|
パターンめっき |
終了する銅の厚さ |
1oz~3oz |
|
EING/Flash の金 |
ニッケルの厚さ |
2.5um~5.0um |
|
金の厚さ |
0.03~0.05um |
|
|
はんだのマスク |
厚さ |
15~35um |
|
はんだのマスク橋 |
3mil |
|
|
伝説 |
線幅/行送り |
6/6mil |
|
金指 |
ニッケルの厚さ |
≧120u の〞 |
|
金の厚さ |
1~50u〞 |
|
|
熱気のレベル |
錫の厚さ |
100~300u〞 |
|
誘導 |
許容誤差次元 |
±0.1mm |
|
スロット サイズ |
分: 0.4mm |
|
|
カッターの直径 |
0.8~2.4mm |
|
|
打つこと |
輪郭の許容 |
±0.1mm |
|
スロット サイズ |
分: 0.5mm |
|
|
V-CUT |
V-CUT 次元 |
分: 60mm |
|
角度 |
15°30°45° |
|
|
厚さの許容は残ります |
±0.1mm |
|
|
斜角が付くこと |
斜角が付く次元 |
30~300mm |
|
テスト |
テストの電圧 |
250V |
|
Max.Dimension |
540×400mm |
|
|
インピーダンス制御 |
許容 |
±10% |
|
面の配給量 |
12:1 |
|
|
レーザーの鋭いサイズ |
4mil （0.1mm） |
|
