導入:
PCB の基本、1 つの側面に焦点を合わせる部品にワイヤーの反対側集中されます焦点を合わせて下さい。ワイヤーが PCB の 1 つの側面、従って現われるのでこの種類だけで単一の味方された PCB と呼ばれます。
単一のパネルの配線図はエッチング後抵抗を溶接することを防ぐように印で印刷される抵抗の代理店で、与えられ印刷される銅の表面のネットワークの印刷を用いるに優先順位を、すなわち、それから打って部品を完了する方法を処理して穴および出現を導いて下さい。さらに、わずか多様なプロダクトの部分は、写真方法のパターンを形作る感光性抵抗の代理店を使用しています。
130 C からの C. 230 人の Single の側板への実用温度範囲は (OSP)、液浸の銀、錫および加鉛か無鉛熱気のはんだのレベル (HASL) と共に有機性表面の protectant 金張りを含む表面の終わりと利用できます。
材料:
ペーパー フェノールの銅のペーパーによって薄板にされる板、エポキシ樹脂銅によって薄板にされる版の単一の味方された PCB の基材は優先順位をに与えられます。
構造:
最初に、必要な回路エッチングされるべき銅ホイル対応するパッドを露出するためにあくべき保護フィルムを得るために、等プロセス。 方法を 2 を結合するためにきれいにし、転がした後。 それからパッドの部分によって露出される金張りまたは錫の保護。
工程:
単一の銅で被覆された版-消します-光化学方法/スクリーンの印書イメージの移動-腐食を印刷されました取除いて下さい-クリーニング、乾燥した-穴の機械化-形-ドライ クリーニング-印刷の抵抗溶接のコーティング-治療-印刷の印の記号-治療-ドライ クリーニングの乾燥-前に上塗を施してある変化-完成品
適用
単一の味方された PCB ラジオのほとんどの使用、暖房機械、低温貯蔵、洗濯機および他の電化製品プロダクト、またプリンター、自動販売機、LED の照明、商業機械回路のような電子部品、
商品の詳細:
お支払配送条件:
|
| 素材: | FR4 | 板厚さ: | 1.6mm |
|---|---|---|---|
| 終わりの銅: | 1oz | はんだのマスク: | 緑 |
| 仕上がり: | V-Cut/CNC | ||
| ハイライト: | 味方される PCB の単一,単層 PCB |
||

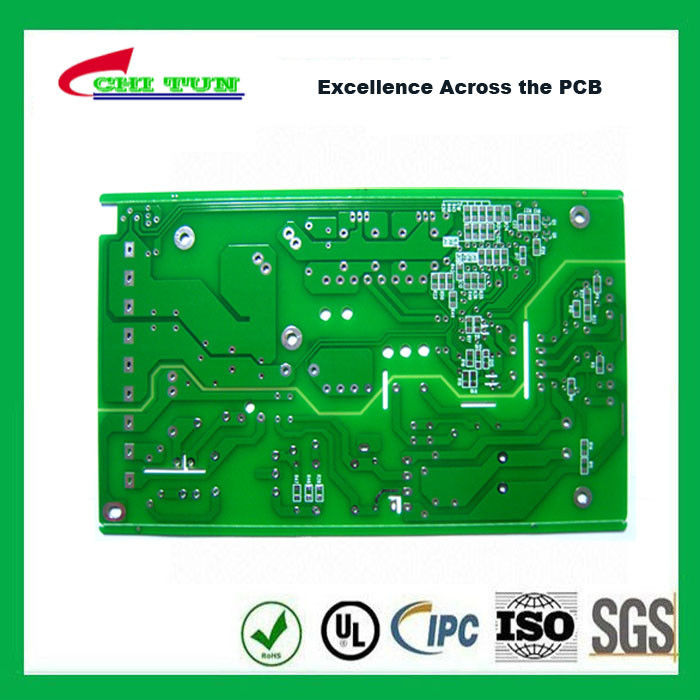

FR4 1.6MM HASL は味方された PCB 板緑のはんだのマスク PCB 1OZ を選抜します
|
|
製品の説明 |
|
型式番号: |
CTE-001 |
|
層の数: |
1layer |
|
材料: |
FR4 |
|
終わりの厚さ: |
1.6mm |
|
終わりの銅: |
1OZ |
|
表面の終わり: |
HASL |
|
|
緑のはんだのマスク |
|
|
白いシルクスクリーン |
|
|
CNC の旅程 |
|
原産地: |
中国 |
|
銘柄: |
CHITUN |
|
証明: |
UL、ROHS、ISO |
|
標準: |
顧客の requestion の IPC か基盤 |
プリント基板工業を導く CTE
に 15 年間の経験によって、キーの大酒樽の電子工学株式会社急速に中国の PCB の製造業者のための論理的な選択になっています。 私達は良質プロダクトを製造して自慢しています。 私達はすべての 24 までの層 1 つの層の生産の順序を扱ってもいいです。 そして私達に MOQ なしで速い回転、小さい容積および大きい容積のサービス・タイプがあります。
技術の機能
|
特徴 |
2015 年 |
2016 年 |
2017 年 |
|
|
基材 |
CEM1、CEM3、 アルミニウム基材 |
CEM1、CEM3、 アルミニウム基材 |
CEM1、CEM3、 アルミニウム基材 |
|
|
最高。 層の計算 |
24 |
30 |
32 |
|
|
最高。 PCB のサイズ（最高。） |
558mm x 660mm |
558mm x 660mm |
558mm x 660mm |
|
|
基礎銅 |
1/3 の oz -- 5 つの oz |
1/3 -- 5 つの oz |
1/3 -- 5 つの oz |
|
|
銅の厚さ（外） |
6 つの oz |
6 つの oz |
6 つの oz |
|
|
最高。 板厚さ mm （ミル） |
3.4 （134） |
3.4 （134） |
3.4 （134） |
|
|
Min.板厚さ mm （ミル） |
0.1 （4） |
0.1 （4） |
0.1 （4） |
|
|
Min.線幅 /間隔 |
内部 um （ミル） |
75/100 （3 4） |
75/75 （3/3） |
75/75 （3/3） |
|
外 um （ミル） |
100/100 （4/4） |
75/75 （3/3） |
75/75 （3/3） |
|
|
Min.機械ドリルのサイズ （mm） |
0.2 |
0.2 |
0.2 |
|
|
Min. HWTC um （ミル） |
175 （7） |
175 （7） |
175 （7） |
|
|
Min. Soldermask 開始 um （ミル） |
50 （2） |
50 （2） |
50 （2） |
|
|
最も良い SMT ピッチ mm （ミル） |
0.40 （16） |
0.45 （18） |
0.45 （18） |
|
|
BGA 装置ピッチ （基礎銅 1oz） （ミル） |
0.25-0.3 （10-12） |
0.25-0.3 （10-12） |
0.25-0.3 （10-12） |
|
|
タイプの表面の終わり |
HASL、無鉛 HASL、 ENIG の抜け目がない金、 厚い金、 選択的な金張り、 OSP、 選択的な OSP /HASL、 液浸の錫、 液浸の銀 |
HASL、無鉛 HASL、 ENIG の抜け目がない金、 厚い金、 選択的な金張り、 OSP、 選択的な OSP /HASL、 液浸の錫、 液浸の銀 |
HASL、無鉛 HASL、 ENIG の抜け目がない金、 厚い金、 選択的な金張り、 OSP、 選択的な OSP /HASL、 液浸の錫、 液浸の銀 |
|
|
インピーダンス制御 |
+/- 10% |
+/- 8% |
+/- 8% |
|
|
そり |
0.7% |
0.5% |
0.5% |
|
特別な技術: Impendence 制御、Differencial PCB のプリント基板、Peelabemask PCB、高密度 PCB HDI、重い銅 PCB の金属の中心のサーキット ボードは、銅の覆われた PCB のプリント基板、盲目及び Vias、レーザーによってあけられた Vias、バーンイン板、穴のサーキット ボードを通して、選択的なめっきの堅い金めっきされた、屈曲板、堅い屈曲 PCB のプリント基板、端の半分特別で薄くか特別で厚い PCB 板、樹脂によって差し込まれた穴が付いている PCB を埋めました
利点:
貿易言葉:
|
最低順序量: |
1pcs |
|
価格: |
交渉 |
|
包装の細部: |
箱 |
|
受渡し時間: |
速い回転および正常なタイプ |
|
支払の言葉: |
TT、LC、および他交渉の基盤 |
|
供給の能力: |
1、000、000PCS/week |
