導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|

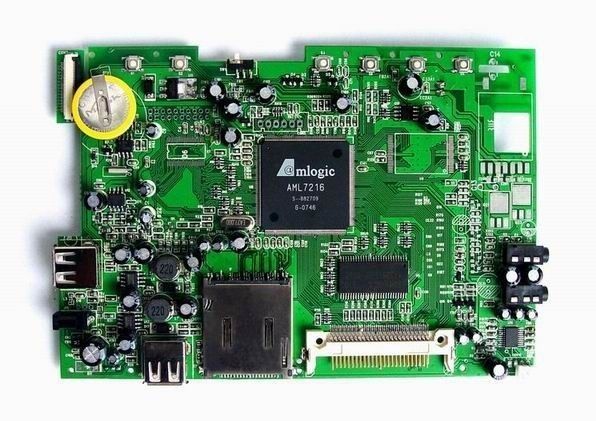

1.Double 側の PCB 板
2.HASL 表面の仕上げ
3.short 受渡し時間
4.small 順序は vailabe です
5.OEM は提供されます
• HDI のプリント基板
太平洋 PCB は少しおよび多様な PCB プロトタイプの作成を専門にする一流の生産の会社です。 私達は品質保証のための標準に市場タイムに速く管理します。
• 概要の製造業の機能
| 部門 | 記述 | 機能 |
| ファイル形式 | 好まれる Gerber ファイル | 274-X、274-D、DPF、ODB++ |
| ドリル ファイル | 含まれていて用具のサイズが X 及び Y 座標、 | |
| サイズ | 最高。 終了する次元 | 580mm x 800mm –単一の両面 |
| 550mm x 800mm –多層 | ||
| 板厚さ | 標準 | 1.6mm ±10% |
| 最少。 | 単一の両面: 0.2mm ±0.1mm | |
| 4 層: 0.4mm ±0.1mm | ||
| 6 層: 0.6mm ±0.1mm | ||
| 8 層: 1.0mm ±0.1mm | ||
| 10 層: 1.0mm ±0.12mm | ||
| 12 層: 1.2mm ±0.12mm | ||
| … | ||
| 32 層: 4.0mm ±0.4mm 以上に | ||
| 最高。 | 6.3mm ±10% | |
| 弓およびねじれ | < 7=""> | |
| 銅 | 外の CU の重量 | 1oz | 10oz |
| 重量 | 内部の CU の人間 | 1/3oz | 6oz |
| 積層材料 | FR4 （高い TG、ハロゲンなしの）、FR5、ISOLA （FR408,370HR）、テフロン、POLYIMIDE、ロジャース（RO4003、RO4350、RO4450）、アルミニウム版（単一、両面） | |
| FR4 厚さ | 1.6mm | |
| 高い TG FR4 （170 の deg C） | 1.6mm | |
| 板切断 | 最高。 層の数 | 32 |
| 内部の層のための最少厚さ（CU の厚さは除かれます） | 0.07mm | |
| あくこと | 最少サイズ | 0.1mm |
| 最高。 サイズ | 6.0mm | |
| ドリルの偏差 | ±0.002」（0.050mm） | |
| PTH の穴の許容 | ±0.003」（0.075mm） | |
| NPTH の穴の許容 | ±0.002」（0.050mm） | |
| さら穴の角度 | 80°、90°、100°、120° | |
| めっき | 最少穴のサイズ | 0.0008" |
| アスペクト レシオ | 20 | |
| エッチング | 跡の幅の許容 | ±20% |
| Min.の跡の幅/スペース（1oz 1/3oz から始まって終了する CU の重量） | 0.003"/0.003" （0.08mm） | |
| Min.の跡の幅/スペース（1oz 1/2oz から始まって終了する CU の重量） | 0.004"/0.004" （0.1mm） | |
| Min.の跡の幅/スペース（2oz 終了する CU の重量） | 0.005"/0.005" （0.127mm） | |
| Min.の跡の幅/スペース（3oz 終了する CU の重量） | 0.008"/0.008" （0.2mm） | |
| Min.の跡の幅/スペース（4oz 終了する CU の重量） | 0.012"/0.012" （0.3mm） | |
| 内部の層 | 訓練からの内部パターンへの最少スペース | 0.1mm |
| 環状リングからの内部パターンへの最少スペース | 0.1mm | |
| 層に層登録 | ±0.003」（0.08mm） | |
| はんだのマスク | 色 | 緑、薄緑の、無光沢の緑、白、極度な白、黒、無光沢の黒、焦茶、黄色、赤、透明な青 |
| 最少はんだのマスク クリアランス | 0.003" | |
| 厚さ | 0.0004" | |
| シルクスクリーン | 色 | 、白い、黒い、黄色い、赤い、緑青い |
| Min.の跡の幅 | 0.005" | |
| 最少サイズ | 0.028"/0.028" | |
| 電気テスト | AOI | Y |
| 飛行調査のテスター | Y | |
| 管理されたインピーダンス | 許容 | ±10% |
| インピーダンス テスター | Tektronix TDS8200 | |
| 誘導 | エンド ミル テスト | ±0.15mm （0.006"） |
| CNC の許容 | ±0.15mm （0.006"） | |
| V カットの深さ | ±0.1mm （0.004"） | |
| V カットの角度偏差 | ±0.1mm （0.004"） | |
| 半穴 | Y | |
| 表面の終わり | HASL の HASL の Pb は放します、液浸の金、液浸の銀、液浸の錫、O.S.P （Entek）、S/G のめっき、ENEPIG の G/F のめっき、カーボンは… | |
| 盲目のおよび埋められた Vias | 3+N+3 | Y |
| 樹脂、穴満ちるインク、PTH | Y | |
| 他 | UL Cert。 | Y |
| ISO Cert。 | ISO9001/ISO14001/RoHS | |
太平洋 PCB の透明な工場は私達の顧客が PCB の生産の魅惑的なプロセスを目撃することを可能にします!
