商品の詳細:
お支払配送条件:
|
| タイプ: | オフラインで | 出力電力要因: | 0.8 |
|---|---|---|---|
| フェーズ: | 単相 | 無し: | 負荷/流れ/電圧、短絡等に |
| ディスプレイ: | デジタル LCD 表示 | H.S. コード: | 8504402000 |
| ハイライト: | オンラインで製造者を持ち上げます,オンラインで電源を持ち上げます |
||

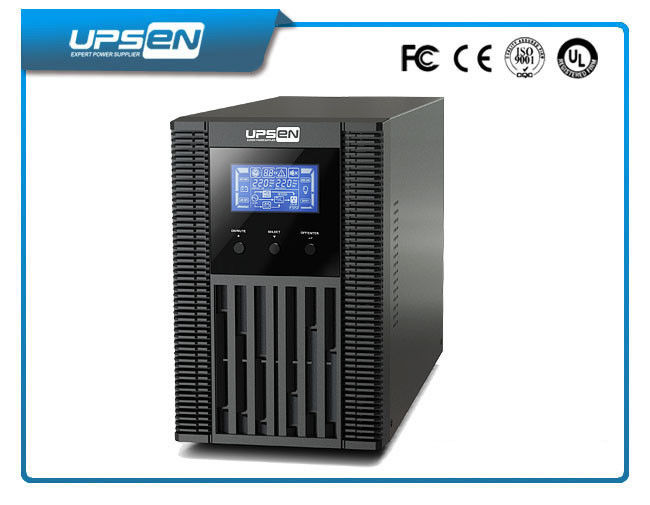

6 つの IEC の出口が付いている二重転換高周波オンライン UPS 1000Va/800W を調整して下さい
主要特点
• Ture のオンラインおよび二重転換の技術
• 1000Va UPS 電池 12V 9Ah の作り付け 2pcs
• 純粋な正弦波の出力波形
• マイクロプロセッサ制御は信頼性を最大限に活用します
• 入力パワーの要因訂正
• 出力電力要因 0.8
• 広い入力電圧（110 ボルト– V） 300
• 利用できるコンバーター モード
• 省エネのための ECO モード
• 互換性がある発電機
• 長期間モデルのための 6A への充電器容量の拡張
• スマートな SNMP は USB か RS-232 を一緒によく使用します
• 広範囲の表示は UPS の状態の容易な監視そしてアクセスを可能にします
適用:
コンピュータ、PC、サーバー、データ部屋、電気通信、コミュニケーション、交通、銀行システム、自動支払機
税務署、学校等
技術仕様
| 緑の星オンライン UPS の選択ガイド | ||||
| モデル | G1K （l） | G2K （l） | G3K （l） | |
| 段階 | 地面との単一フェーズ | |||
| 容量 | 1000 の VA/800 W | 2000 年の VA/1600 W | 3000 VA/2400 W | |
| 入力 | ||||
| わずかな電圧 | 100/110/115/120/127VAC か 200/208/220/230/240VAC | |||
| 入力電圧範囲 | 55-145 VAC か 110-300 VAC | |||
| 周波数範囲 | 40Hz | 70 の Hz | |||
| 力率 | ≧ 0.99 の@わずかな電圧（100% の負荷） | |||
| 出力 | ||||
| 出力電圧 | 100/110/115/120/127VAC か 200/208/220/230/240VAC | |||
| 電圧調整 | ± 1% | |||
| 周波数範囲（合わせられた範囲） | 47~ 53 Hz か 57 | 63 の Hz | |||
| 周波数範囲（BATT。 モード） | 50 の Hz か 60Hz ± 0.1 Hz | |||
| 現在の頂上の比率 | 3:1 | |||
| 高調波ひずみ | ≦ 3 %の THD （線形負荷）; ≦ 6 %の THD （非線形負荷） | |||
| 転送時間 | AC への DC | ゼロ | ||
| とばすべきインバーター | 4 氏（典型的な） | |||
| 波形（BATT。 モード） | 純粋な Sinewave | |||
| 効率 | ||||
| AC モードに | 88% | 89% | 90% | |
| 電池モードに | 83% | 87% | 88% | |
| 電池 | ||||
| 標準モデル | 電池のタイプ | 12 ボルト/9 ああ | 12 ボルト/7AH | 12 ボルト/7 ああ |
| 数 | 2 | 6 | 6 | |
| 典型的な再充電の時間 | 4 時間は 90% 容量に回復します | |||
| 充満流れ（最高。） | 1.0 A | |||
| 充満電圧 | 27.4VDC ± 1% | 82.1 VDC ±1% | 82.1 VDC ±1% | |
| 長期間の Model* | 電池のタイプ | 外的な電池の容量によって | ||
| 数 | 3 | 6 | 8 | |
| 充満流れ（最高。） | 1.0A/2.0A/4.0A/6.0 A | |||
| 充満電圧 | 41.0VDC ± 1% | 82.1 VDC ±1% | 109.4VDC ±1% | |
| 表示器 | ||||
| LCD |
負荷レベル、電池のレベル、AC モード、 電池モード、バイパス モードおよび欠陥の表示器 |
|||
| 警報 | ||||
| 電池モード | 4 秒毎に音響 | |||
| 低い電池 | あらゆる秒の音響 | |||
| 積み過ぎ | あらゆる秒を二度鳴ること | |||
| 欠陥 | 絶えず鳴ります | |||
| 物理的 | ||||
| 標準モデル | 次元、D x W x H （mm） | 397 X 145 X 220 | 419X190X318 | |
| 純重量（キログラム） | 13 | 26 | 28 | |
| 長期間の Model* | 次元、D x W x H （mm） | 282 x 145 x 220 | 397 X 145 X 220 | |
| 純重量（キログラム） | 4.6 | 6.8 | 7.4 | |
| 環境 | ||||
| 湿気 | RH 20-90 %の@ 0 - 40°C （不凝縮） | |||
| 騒音レベル | 50dBA よりより少し@ 1 メートル | |||
| 管理 | ||||
| スマートな RS-232/USB | サポート Windows2000/2003/XP/Vista/2008/7/8、Linux、Unix および MAC | |||
| 任意 SNMP | SNMP のマネージャーおよびウェブ ブラウザからの力管理 | |||
*長期間モデルは 200/208/220/230/240VAC システムだけで利用できます。
比較優位:
1: オンライン UPS のための 3 年の保証、および 1% 自由な UPS または 2% 自由な PCB 板
3: よい売り上げ後のサービス、私達は私達の側面によって引き起こされたあらゆる欠陥を十分に担当します
4: 力分野のプロの経験 10 年以上
5: 販売の前後の専門のテクニカル サポート
6: 顧客のスペシャルの要求を満たす時機を得た応答、速い受渡し時間および適用範囲が広い操作。
7: 自由な OEM 及び ODM サービス
8: 競争価格、質および成長したプロダクト
