導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
|
商品の詳細:
お支払配送条件:
|
| 繰り返し正確さ: | 繰り返し正確さ | モデル番号: | JK3200/JK3600 |
|---|---|---|---|
| 製品名: | 穴の点検機械 | 点検速度: | 6.5、10 の、12.5m/min （調節可能な） |
| ハイライト: | PCB 板試験装置,サーキット ボードの試験装置 |
||
ドリル孔の自動点検装置、PCB のテスター機械
製品特質:
|
製品名 |
穴の点検機械 |
|
銘柄 |
ASIDA |
|
型式番号 |
JK3200/3600 |
|
原産地 |
中国 |
|
包装の細部 |
木のカートン |
使用法

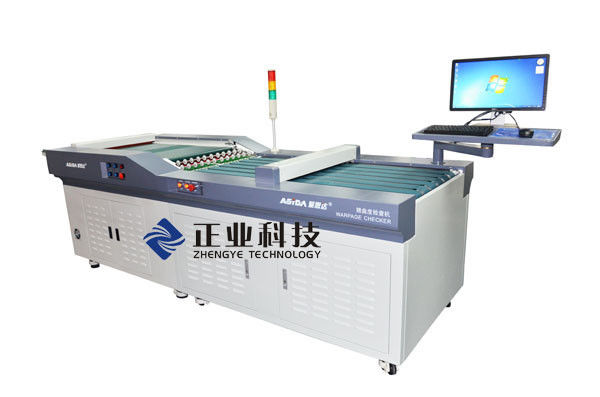

ASIDA-JK3600 のぞき穴機械がドリル孔の欠陥があるかどうか完了された PCBs を点検するのに使用されています。 あけられた穴の数そして質は点検され、板は良いために割り当てられますまたは NG は、生じる PCBs それに応じて分類されます。
ユーザー フレンドリー インターフェイス、必要な特別な訓練無し。
長い棒 LED 光源。
検出の速度は 12.5m/min.まで達することができます。
30 度の角度の検出の範囲は、inputed 板 30 度まで中心から外れます。
2 枚の板を同時に点検することができる。
ネットワークの維持機能は他のシステムに、OK/NG 情報を表示するためにつながることができます。
特定の顧客の要求に設計されている個人化されたソフトウェア。
有効
① JK3200 は 2 つの版を同時に検出できる二重分類装置が装備されています。
② JK3600 は 6 つの版を同時に検出できる 6 分類装置が装備されています。
穴のレジ係の顧客:
|
正確さ |
①の繰り返し正確さ: ±40µm |
|
②の測定の正確さ: ±40µm |
|
|
点検速度 |
6.5、10,12.5m/min （調節可能な） |
|
目的 |
①の開きの範囲: 0.15~10mm |
|
測定可能な板の②のサイズ: 100×150~630×650mm |
|
|
測定可能な板の③の厚さの範囲: 0.3~10mm |
|
|
④の穴の差益: ≥0.15mm |
|
|
次元 |
3550*1200*1100mm |
|
重量 |
400-450Kg |
