導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| 厚さ: | 0.6-3.0mm | 刃のmateria: | SKH11 HSS |
|---|---|---|---|
| 速度: | 300~500mm/s | 電圧: | 220V/50HZ、25W |
| 機械のサイズ: | 1200mm*506mm*333mm （L*W*H） | 実用温度: | 10-35のdeg |
| ハイライト: | レーザー PCB Depaneling,V 記録機械 |
||

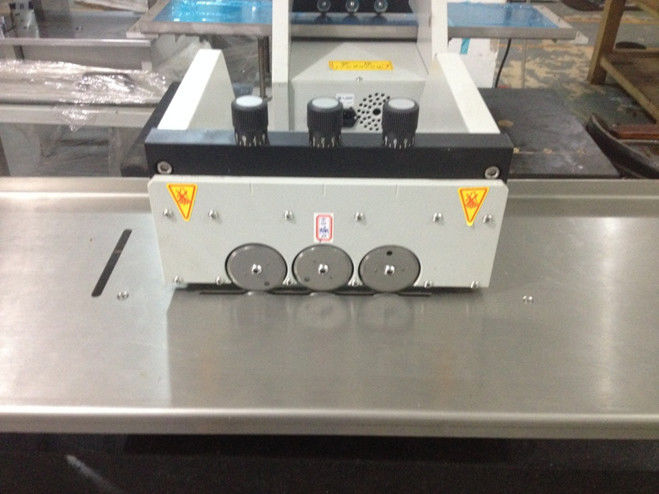

3 Vの溝の打抜き機PCB Depaneling装置0.6mm-3.0mmの厚さ（モデル:YSVC-3S）
特徴
1. 独特な切断方法によって、サーキット ボードは6つの刃で切られる。それは1つの上部および1の下の刃で構成されるグループでまた切断単位である。A、B、Cの3グループがある。全切断プロセスはグループからの3つの段階にもう40% .theの最後20%を完了するためにグループA溝の切断によってグループBの刃のナイフにグループCの刃および終わりによって40%の板を切れた切られる切った刃分けられる。各切断の容積が小さいので、圧力は一度に断ち切られた切断の進歩の間に従来と比較されたによって低下した80%以上作り出した。
板のこうして端および表面は歪まないで非常に滑らかである。現在、変形なしで切断の後でアルミニウム版を保証できるのは唯一の機械である。
2.多数の切断のために、プロセスを切ることは非常に滑らか非常にで、V-CUTの溝の位置の機能を改善する。
浅いスロットV-CUT溝と板が刃の素早く書き留めるためにtに勝っても不利な回避。
3. 刃の切削抵抗が小さいので。スウェーデン人から輸入される高速度鋼材料が付いているabd。刃の耐久性は非常に改良し、アルミニウム板を切るとき寿命は1年または多くのどれである場合もある。
4。 すべての切刃は刺激double-frequencyレーザーの干渉の測定の器械によって目盛りが付いている。後のナイフが正確に前のナイフで既に切れるスロットで切れ続けることができることを確認しなさい。ナイフ ポイントのジッターは0.02mmよりより少しである。完全な切断質を保障しなさい。
指定
| モデル | 2.4MのプラットホームとのYSVC-3S |
| 次元 | 880*420*320mm （L*W*H） |
| 適したPCBの長さ | 限られた無し |
| 速度の切断 | 300~500mm/s. |
| 厚さの切断 | 0.6-5.0mm |
| v溝からの最低の構成の間隔 | 1mm |
| 電圧 | 220 V/50HZか110V |
| 最高の構成の高さ | 20のmm |
| 機械重量 | 52kg |
| 機械保証期間 | 1年 |
