導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| 金張り:: | Fu」、1u」、3u」、6u」、15u」、30u」、50u」 | 応用分野: | ラックマウント式サーバー、ルーター/スイッチ、貯蔵の棚、PCB、PCBA の LED ライト、LED ランプ |
|---|---|---|---|
| 性別: | Pin ヘッダー | ピン: | 8-60PINS |
| ピッチ: | 1.27 ピッチ | のOEM / ODM: | OEMサービス、デザインサービス提供される購入者のラベルが提供され提供される |
| 土台のタイプ: | 表面実装 | ソリッド ステート照明: | 建築照明、産業照明、オフィスの照明 |
| ハイライト: | 10 の ピン ヘッダー,40 の ピン ヘッダー |
||

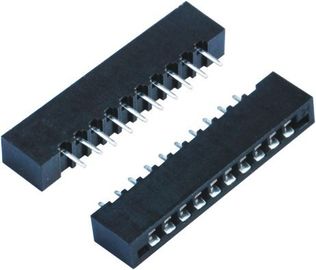

円形 ピン ヘッダー 1.27MM ピッチのコネクターのすくい PCB の挿入物の版のための 180 度
指定
|
性 |
Feamle |
|
ピン |
円形、錫/金版 |
|
層 |
二倍になりましたり/倍は |
|
列番号 |
の倍単一 |
|
オリエンテーション |
直角垂直 |
|
終了 |
穴を通して、すくい、SMT |
材料:
1. ハウジング材料: ガラスによって満たされるポリエステル（UL94V-0）、ナイロン、LCP
2.接触材料: 蛍光体青銅
3.めっき: 接触区域Selectine の金張り。
4.帽子: ガラスによって満たされるポリエステル（UL94V-0）、ナイロン、LCP
電気:
現在の評価 1 つの AMP
1.25 VAC を評価する電圧
絶縁抵抗 1000MΩMin
抵抗 500VAC の抗
接触抵抗 20mΩMax
環境:
1. 保管温度 -40°C~105°C の相対湿度 <80>
2.の Opration の温度 -40°C~+105°C
無鉛プロセス、迎合的な RoHS
PengHui をなぜ選びなさいか
質:
めっきを除いて、射出成形から押す、設計工具細工、詰まるテスト集まって下さい。すべてのステップは ourself によってしています。 従って私達は質を制御してもいいです。
|
厳密な制御の下で製造される |
RoHS の承諾 |
|
ISO の 9001:2008 |
脈拍のための OEM |
|
UL の証明 |
活動的な環境政策 |
|
範囲 Cetitifaction |
あらゆるモジュールによってテストされる 3times （テストされるちょうどバッチ） |
単価
満たして下さい 35% だけを | 脈拍の 60%、Wurth （Midcom）、Bothhand Belfuse、Tyco のハロー、….等
すべてのステップは ourself によってしています。 従って私達は費用を制御してもいいです
PHC に可能ようにプロダクトに以上 30 単位のオートメーション装置があります
PHC は 3 下位から、湖北フーナンに部分的に置かれて、広東省成っています。
生産ラインの大規模を使うと、私達はに範囲コスト低減の最高で達してもいいです
サービス
PHC の提供のよいプリセール及び売り上げ後のサービスの &Strong のテクニカル サポート
1。 新しいプロジェクト: 強い技術的で、理想的なサポートあなたの新しい設計
2.既存のプロジェクト: 顧客が費用を良質プロダクトを提供し、時間を節約するために救うのを助けることを試みて下さい。
3.試供品: 3-5 各部品番号の PCS。
4.船積み料金: 私達は安全および速いです保つ DHL/UPS/TNT/FedEx から 80% を得てもいいです。
5.顧客の不平: レポート 24-48 時間の応答 8D の。
6.保証: 24 か月（商品はすみやかに戻ると、取り替え、か修理用キット約束されます
顧客は満足しません）
調達期間
4 つの子会社で配られる 450 人の労働者の大きい人気を使うと PHC は最も速いの提供できます
調達期間および特別な場合は状態に従ってあります。
|
Case.1 |
在庫 |
25% |
|
Case.2 |
3-4 週 |
70% |
|
Case.3 |
5-6 週 |
5% |
設計 &Technical 強さ
コネクター企業エンジニアの 20years 経験があなたの新しい支えることができるより多くが私達にあります
プロジェクト。新しい工具細工ひとときを設計して下さい: 30-45 仕事日
一組の型
ターミナルの部品
あなたのコネクターの解決のあなたの最もよい製造者そしてサポータである願い
