商品の詳細:
お支払配送条件:
|
| レベル: | 二重レベル | ワイヤー入口: | 直角ワイヤー入口 |
|---|---|---|---|
| アプリケーション: | PCB の頻度コンバーター、サーバー場所、スイッチ、電源、電気照明、企業制御 | 色: | ブラック |
| 接触の数: | 4*2P - 20*2P | ピッチ: | 7.62mm |
| 定格電流: | 15A | 定格電圧: | 300V |
| タイプ: | 障壁のターミナル ブロックは、ターミナル ブロック、電気ターミナル ブロックに動力を与えます | ワイヤー範囲: | 14-22 |
| ハイライト: | 障壁のタイプ ターミナル ブロック,pcb のターミナル ブロック |
||

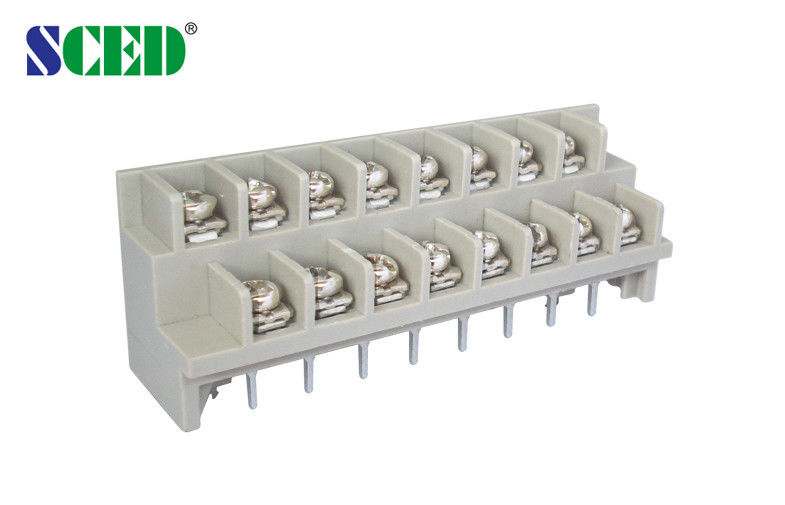

灰色の二重水平なターミナル ブロックの障壁のコネクター 300V 7.62mm ピッチ
適用:
PCB の頻度コンバーター、サーバー場所、スイッチ、電源、電気照明、企業制御、
オートメーション、柵交通機関、コミュニケーション、電力、保証、薬装置、
軍隊、エレベーター、等…
比較優位:
1.安定した良質
2.競争価格
3.すぐに応答
4.選択のためのフル レンジ プロダクト
5.適用範囲が広い顧客需要ごとの厳密な部分を設計するため
倍は灰色 7.62mm の障壁のターミナル ブロックのコネクター 4*2P - 20*2P 300V --を水平にします
■Rightangle ワイヤー入口; □Vertical ワイヤー入口; □45 程度ワイヤー入口
□Singlelevel; ■Double レベル; □Triple のレベル
標準的な色: 灰色。 利用できるまた他の色は方法の下で命令し選ぶ参照します
あなたがほしい色。
障壁のターミナル ブロックは、ターミナル ブロック、電気ターミナル ブロック、ターミナル ブロックの製造者に動力を与えます
命令する方法:
変数およびデッサンの指定:
|
UL の技術的なデータ |
B C D |
|
評価される電圧/現在の V/A |
300/15 300/10 |
|
ワイヤー範囲 AWG |
14-22 14-22 |
|
IEC の技術的なデータ |
|
|
過電圧部門 |
ⅢのⅢのⅡ |
|
汚染のクラス |
3 2 2 |
|
評価される電圧/現在の V/A |
250/24 320/24 400/24 |
|
評価されるサージ電圧 KV |
4 4 4 |
|
評価される接続容量 mm2 |
2.5 |
|
材料 |
|
|
絶縁材/燃焼性のクラス |
PBT/UL94、V-0 |
|
ターミナル/めっき |
真鍮の /Tin はめっきしました |
|
ねじ/めっき |
めっきされる鋼鉄/ニッケル |
|
他のデータ |
|
|
PCB の穴径 mm |
φ1.5 |
|
除去の長さ mm |
7-8 |
|
ねじ/トルク/lbf.in |
M3/5-7 |
