導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| サービス: | PCB、PCBA、ODM、OEM | マテリア: | FR4/FR1/CEM-1/CEM-2/Metal の中心 |
|---|---|---|---|
| はんだのマスク: | 緑/黄色/赤/黒 | 表面仕上げ: | HAL、OSP、HASL、ENIG の液浸の錫、液浸の銀 |
| 生産: | Gerber ファイルか必要とされる設計データ。 | ||
| ハイライト: | 倍はプリント基板味方しました,二重サイド PCB |
||

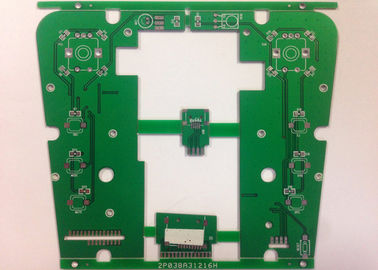

緑のはんだのマスクの倍は PCB 溶接機 HASL のための白いシルクスクリーンと味方しました
速い細部:
|
PCB のプリント基板の生産 |
||
|
工学プロセス |
項目 |
生産の機能 |
|
積層板 |
板厚さ |
0.2~3.2mm |
|
製品タイプ |
層 |
2L-16L |
|
ラミネーション |
最高。 パネルのサイズ |
500×600mm |
|
中層 |
中中心の厚さ |
0.1~2.0mm |
|
内部トレーシング |
分: 4/4mil |
|
|
内部銅の厚さ |
1.0~3.0oz |
|
|
次元の許容 |
板厚さの許容 |
±10% |
|
内側の層の直線 |
±3mil |
|
|
鋭い許容 |
パネルの測定 |
最高: 660×600mm |
|
鋭い次元 |
≧0.25mm |
|
|
穴径の許容 |
±0.05mm |
|
|
穴の位置の許容 |
±0.076mm |
|
|
Min.Annular リング |
0.05mm |
|
|
PTH+Panel のめっき |
穴の壁の銅の厚さ |
≧20um |
|
均等性 |
≧90% |
|
|
外の層 |
トラック幅 |
分: 0.08mm |
|
トラック間隔 |
分: 0.08mm |
|
|
めっきパターン |
終了する銅の厚さ |
1oz~2oz |
|
EING/Flash の金 |
ニッケルの厚さ |
2.5um~5.0um |
|
金の厚さ |
0.03~0.05um |
|
|
はんだのマスク |
厚さ |
15~35um |
|
はんだのマスク橋 |
3mil |
|
|
長さ |
線幅/行送り |
6/6mil |
|
ENIG |
ニッケルの厚さ |
≧120u の〞 |
|
金の厚さ |
1~50u〞 |
|
|
斜角が付くこと |
斜角が付く次元 |
30~300mm |
|
誘導 |
許容誤差次元 |
±0.1mm |
|
スロット サイズ |
分: 0.4mm |
|
|
カッターの直径 |
0.8~2.4mm |
|
|
打つこと |
輪郭の許容 |
±0.1mm |
|
スロット サイズ |
分: 0.5mm |
|
|
V-CUT |
V-CUT 次元 |
分: 60mm |
|
角度 |
15° 30° 45° |
|
|
厚さの許容は残ります |
±0.1mm |
|
|
熱気のレベル |
錫の厚さ |
100~300u〞 |
|
テスト |
テストの電圧 |
250V |
|
Max.Dimension |
680×600mm |
|
|
インピーダンス制御 |
許容 |
±10% |
|
面の配給量 |
12:1 |
|
|
レーザーの鋭いサイズ |
4mil （0.1mm） |
|
|
サーキット ボードの記述 |
|
|
基本原料 |
Tg180 FR4 |
|
板厚さ |
1.6 mm |
|
層の計算 |
2-層 |
|
銅の厚さ |
2 つの oz |
|
表面の終わり |
無鉛 HASL |
|
はんだのマスク |
緑 |
|
シルクスクリーン |
白い |
|
跡の間隔 |
0.075mm |
|
穴のサイズ |
0.3mm |
|
穴の銅の厚さ |
≥20μm |
|
測定 |
212×157mm |
|
パッケージ |
外: 二重革紐が付いているボール紙のカートン 内部: 柔らかいプラスチック ベールで真空パック |
|
証明 |
UL、ISO9001: 2008 年、ROHS の範囲、SGS |
|
優越性 |
OEM&ODM の競争価格、速い配達、 |
|
特別な条件 |
はんだ付けする BGA および金指は受諾可能です 埋められておよびを経て、インピーダンス制御、プラグで盲目、 |
|
適用 |
コミュニケーション、自動車、細胞、医学コンピュータ |
