ホーム サンプル両面プリント基板

2.0mm の FR4 緑のはんだのマスク両面 PCB の二重層 PCB アセンブリ

PCB の証明
良い品質 フレキシブルプリント基板
良い品質 フレキシブルプリント基板
顧客の検討
板質は非常によいです! 私達は 4 年ずっと間以上 WonDa の顧客です。 あなたのよいサービスおよび質は余りによいです。

—— ジェイ

協同は非常に満足であり、過去数年間の会社、私達は長期協同を続けて非常に喜んでです。

—— Rob

板質は非常によいです! 私は安価および速い配達と驚きます。 それは私の予想から全くあります。 私は完全にもどって来ます。

—— ビクトリア、オーストラリア

オンラインです

両面プリント基板

  • 高精度 両面プリント基板 サプライヤー
  • 高精度 両面プリント基板 サプライヤー





導入


倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴

両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ(穴の反対側に回ることができます)、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。





利点


シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。





二重サーキット ボードの設計ステップ



     1.回路の設計図を準備して下さい

     2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい

     3 の計画会議

     ネットワーク テーブルおよび部品に 4、

     5 の自動レイアウトの部品

     6 のレイアウトの調節

     7 のネットワーク密度の分析

     8、置かれる規則をワイヤーで縛ります

     9 の自動旅程

     10 は、手動で配線を調節します



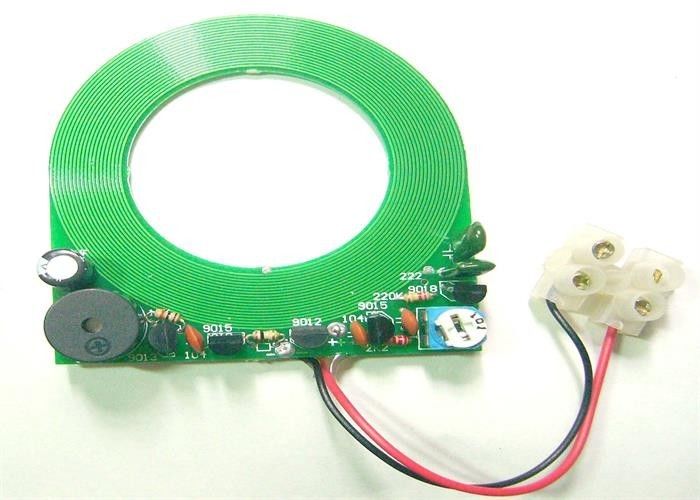

2.0mm の FR4 緑のはんだのマスク両面 PCB の二重層 PCB アセンブリ

2.0mm FR4 Green Solder Mask Two Sided PCB Double Layer PCB Assembly
2.0mm FR4 Green Solder Mask Two Sided PCB Double Layer PCB Assembly

大画像 :  2.0mm の FR4 緑のはんだのマスク両面 PCB の二重層 PCB アセンブリ

商品の詳細:

起源の場所: 中国
ブランド名: SYF
証明: UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
モデル番号: SYF-277

お支払配送条件:

最小注文数量: ポーレックス
価格: negotiable
パッケージの詳細: 外のボール紙のカートンとの内部の真空パック
受渡し時間: 6-8 日
支払条件: O/A、D/P、L/C、T/T、PAYPAL の西連合、
供給の能力: 月額 100 万ピース
詳細製品概要
素材: FR4 はんだのマスク: 緑/黄色/赤/黒
品質: 100% の E テスト サービス: PCB、PCBA、OEM、ODM
表面の終了する: ENIG、HAL、HASL、OSP の液浸の銀、液浸の錫
ハイライト:

倍はプリント基板味方しました

,

二重サイド PCB

2.0mm の FR4 緑のはんだのマスク両面 PCB の二重層 PCB アセンブリ

速い細部

  1. ISO9001 の証明: 2008 年、UL のセリウム、ROHS の範囲、HALOGEN-FREE は大会です。
  2. 速い応答の最もよいサービスは私達の顧客に常に提供されます。
  3. いろいろな種類の表面の終わりは、ENIG のような、OSP.Immersion の銀、液浸の錫、液浸の金、無鉛 HASL、HAL 受け入れられます。
  4. 日本そしてドイツから、PCB のラミネーション機械のような、CNC の鋭い機械、自動PTH ライン、AOI (自動視覚の点検)、調査の航空機等輸入される高度の生産設備。
  5. BGA、Blind&Buried Vias およびインピーダンス制御は受け入れられます。
  6. 品質保証および専門の売り上げ後のサービス。
  7. 必要とされる Gerber ファイル。

プロダクトの細部

原料

FR-4 (利用できる Tg 180)

層の計算

4 層

板厚さ

2.0mm

銅の厚さ

2.0oz

表面の終わり

ENIG (Electroless ニッケルの液浸の金)

はんだのマスク

シルクスクリーン

白い

Min.跡の幅/間隔

0.075/0.075mm

Min.穴のサイズ

0.25mm

穴の壁の銅の厚さ

≥20μm

測定

300×400mm

包装

内部: 柔らかいプラスチック ベールで真空パック
外: 二重革紐が付いているボール紙のカートン

適用

コミュニケーション、自動車、細胞、医学コンピュータ

利点

競争価格、速い配達、OEM&ODM の試供品、

特別な条件

埋められるおよびを経て、インピーダンス制御、プラグで盲目、
はんだ付けする BGA および金指は受諾可能です

証明

UL、ISO9001: 2008 年、ROHS の範囲、SGS、HALOGEN-FREE

PCB の生産の機能


プロセス エンジニア

項目項目


生産の機能の製造の機能

積層物

タイプ

FR-1、FR-5、FR-4 高 Tg、ロジャース、ISOLA、ITEQ、
アルミニウム、CEM-1、アルロン TACONIC の CEM-3 テフロン

厚さ

0.2~3.2mm

生産のタイプ

層の計算

2L-16L

表面処理

HAL の金張り、液浸の金、OSP、
液浸の銀、液浸の錫、無鉛 HAL

ラミネーションを切って下さい

最高。 働くパネルのサイズ

1000×1200mm

内部の層

内部中心の厚さ

0.1~2.0mm

内部幅/間隔

分: 4/4mil

内部銅の厚さ

1.0~3.0oz

次元

板厚さの許容

±10%

中間膜の直線

±3mil

あくこと

製造のパネルのサイズ

最高: 650×560mm

鋭い直径

≧0.25mm

穴径の許容

±0.05mm

穴の位置の許容

±0.076mm

Min.Annular リング

0.05mm

PTH+Panel のめっき

穴の壁の銅の厚さ

≧20um

均等性

≧90%

外の層

トラック幅

分: 0.08mm

トラック間隔

分: 0.08mm

パターンめっき

終了する銅の厚さ

1oz~3oz

EING/Flash の金

ニッケルの厚さ

2.5um~5.0um

金の厚さ

0.03~0.05um

はんだのマスク

厚さ

15~35um

はんだのマスク橋

3mil

伝説

線幅/行送り

6/6mil

金指

ニッケルの厚さ

≧120u の〞

金の厚さ

1~50u〞

熱気のレベル

錫の厚さ

100~300u〞

誘導

許容誤差次元

±0.1mm

スロット サイズ

分: 0.4mm

カッターの直径

0.8~2.4mm

打つこと

輪郭の許容

±0.1mm

スロット サイズ

分: 0.5mm

V-CUT

V-CUT 次元

分: 60mm

角度

15°30°45°

厚さの許容は残ります

±0.1mm

斜角が付くこと

斜角が付く次元

30~300mm

テスト

テストの電圧

250V

Max.Dimension

540×400mm

インピーダンス制御


許容

±10%

面の配給量

12:1

レーザーの鋭いサイズ

4mil (0.1mm)

特別な条件

埋められておよびを経て、インピーダンス制御、プラグで盲目、
はんだ付けする BGA および金指は受諾可能です
