導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| ハイライト: | 二重サイド PCB,両面基板 |
||
|---|---|---|---|

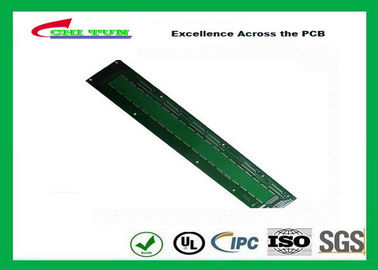

倍は PCB の緑および黒いはんだのマスク FR4 1.6mm 1.2mm 1.0mm 0.8mm 味方しました
|
|
製品の説明 |
|
型式番号: |
CTEL0210127 |
|
層の数: |
2Layer |
|
材料: |
AL |
|
終わりの厚さ: |
1.6mm |
|
銅: |
35UM |
|
PCB のサイズ: |
152.8*189.5mm |
|
線幅/ライン スペース |
10/10mil |
|
Min.Hole のサイズ: |
0.5mm |
| 表面の終わり: | 導かれた自由な ASL |
|
緑のはんだのマスク |
|
|
|
not sillkscreen |
|
|
半分の穴を製粉し、めっきします |
|
|
8 つのタイプが付いている CNC/One のパネル |
|
原産地: |
中国 |
|
銘柄: |
CHITUN |
|
証明: |
UL、ROHS、ISO |
|
標準: |
IPC の標準 |
ビジネス利点
費用: 重要な費用節約-あなたのプロジェクトの 60% までの保存
時間: 時間の節約-プロセス効率は完了に減らされた時間に翻訳します。
質: 改善された質-質の結果を提供する事前に計画された仕事および管理。
ビジネス過程
ビジネスの円滑な流通を保障するために顧客およびソフトウェア開発の会社がよく互いに知らせられることは命令的です。 「最初にサービス」の会社として、私達は協力を信じます。 私達は開始の分から右ことわかっています; 私達はそれらが私達の経営方針をよく知られる必要があると私達が私達の顧客の必要性を大いに知っていることを確かめます。
あなたの必要性を共有して下さい: 私達が自由な相談のための明確な言葉のあなたの必要性を、知っていることは重要電子メールを送ります私達にです
