導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| ハイライト: | 二重サイド PCB,両面基板 |
||
|---|---|---|---|

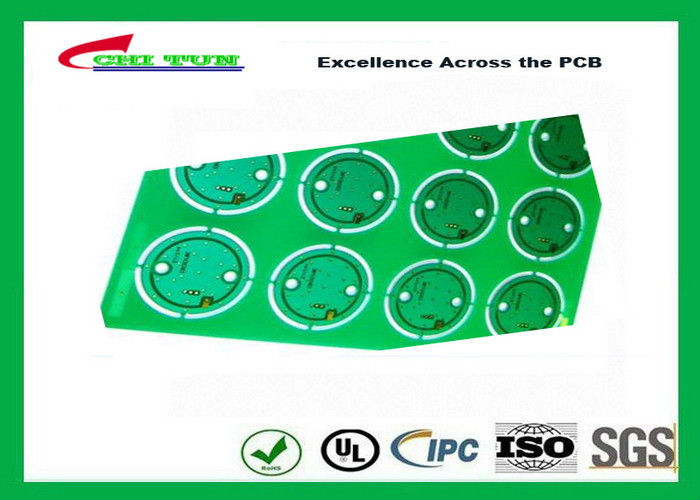

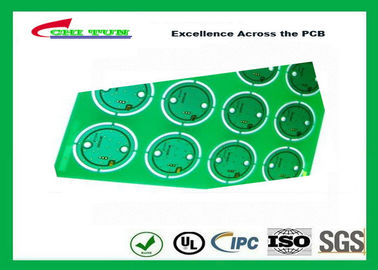

1.0mm 装置板厚さの液浸の金 PCB が付いている倍の側回線板
|
|
製品の説明 |
|
型式番号: |
CTEL0210121 |
|
層の数: |
2Layer |
|
材料: |
FR4 |
|
終わりの厚さ: |
1.0mm |
|
銅: |
35UM |
|
PCB のサイズ: |
124.5*136mm |
|
線幅/ライン スペース |
10/10mil |
|
Min.Hole のサイズ: |
0.5mm |
| 表面の終わり: | immerison の金 |
|
緑のはんだのマスク |
|
|
|
not sillkscreen |
|
|
E-TEST すべての板 |
|
|
CNC |
|
原産地: |
中国 |
|
銘柄: |
CHITUN |
|
証明: |
UL、ROHS、ISO |
|
標準: |
IPC の標準 |
適用:
1. 可聴周波およびビデオ装置: 入出力アンプ、釣り合ったアンプ、オーディオ・アンプ、前置増幅器、電力増幅器
2. コミュニケーション電子機器: 高周波アンプ、フィルター アンプ、送信機回路
3. OA機器: モーター ドライブ、等。
4. 自動車: 電子調整装置、ライター、力のコントローラー
5. コンピュータ: CPU ボード、フロッピーディスク・ドライブ、電源装置
6. 力モジュール: コンバーター、整流器、UPS は、半導体継電器を繋ぎます
7. 照明ランプ: LED は ect をつけます。
