導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| 素材: | FR4 | 層のいいえ: | 2 |
|---|---|---|---|
| 表面仕上げ: | ENIG （液浸の金） | 板厚さ: | 1.2 mm |
| 銅の厚さ: | 1oz | はんだのマスク: | 緑 |
| シルクスクリーン: | ホワイト | ||
| ハイライト: | 二重サイド PCB,注文 PCB の製造業 |
||

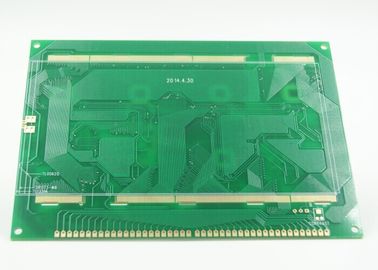

液浸の金の終わりの倍は PCB 最低と 2 つの層 4 ミルの跡の幅味方しました
主指定/特殊機能
| 数。 層の: | 2 |
| 積層材料: | FR4 |
| 表面の終わり: | ENIG |
| 銅の厚さ: | めっきの後の 1 つの OZ |
| 板厚さ: | 1.6mm （0.062"） |
| 板サイズ: | |
| マスクの色: | 緑 |
| シルクスクリーンの色: | 非導電インクとの白 |
| 燃焼性: | UL 94V-0 |
| 技量: | IPC-A-600 及び IPC-6012 クラスとの承諾 II |
| 熱伝導性 | - |
「2L PCB 二重味方された PCB」」はまたとして「示されます（D/S PCB）。 PTH は（を経て）絶対必要、それ埋めませんでしたりまたは盲目穴ですが。 部品は上および底側面両方で組み立てることができます板に部品、および SMD 1 より高い常にない必要性をどこにを置くか従って穴の部品を通って使用する心配する必要はありません。
現在これは最も普及したタイプの地球の PCB の 1 つであり、私達はそれらにサービス 24 時間の速回転提供してもいいです。
コンタクトパーソン: Miss. aaa
電話番号: 86 755 8546321
ファックス: 86-10-66557788-2345
