両面プリント基板

  • 高精度 両面プリント基板 サプライヤー
  • 高精度 両面プリント基板 サプライヤー





導入


倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴

両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ(穴の反対側に回ることができます)、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。





利点


シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。





二重サーキット ボードの設計ステップ



     1.回路の設計図を準備して下さい

     2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい

     3 の計画会議

     ネットワーク テーブルおよび部品に 4、

     5 の自動レイアウトの部品

     6 のレイアウトの調節

     7 のネットワーク密度の分析

     8、置かれる規則をワイヤーで縛ります

     9 の自動旅程

     10 は、手動で配線を調節します

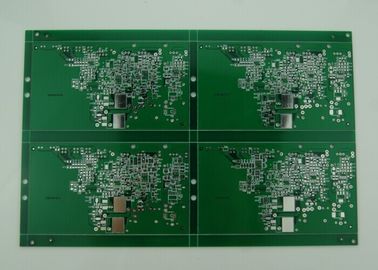

緑のはんだのマスク 2 つの oz PCB の高精度プロトタイプ PCB の製作

Green Solder Mask 2 oz PCB High Precision Prototype PCB Fabrication
Green Solder Mask 2 oz PCB High Precision Prototype PCB Fabrication Green Solder Mask 2 oz PCB High Precision Prototype PCB Fabrication

大画像 :  緑のはんだのマスク 2 つの oz PCB の高精度プロトタイプ PCB の製作

商品の詳細:

起源の場所: 中国
ブランド名: LT CIRCUIT
証明: UL E354810, SGS, ISO9001:2008

お支払配送条件:

最小注文数量: ないMOQなし
価格: negotiable
パッケージの詳細: 真空 + カートン
受渡し時間: 3-20 日
支払条件: T/T、OA、L/C、ウェスタン・ユニオン、PayPal、等。
供給の能力: 10,000かの平方メートルか月
詳細製品概要
ハイライト:

二重サイド PCB

,

プリント基板の作成

緑のはんだのマスク 2 つの oz PCB の高精度プロトタイプ PCB の製作

主指定/特殊機能

数。 層の: 2
積層材料: FR4
表面の終わり: HASL
銅の厚さ: めっきの後の 2 つの OZ
板厚さ: 1.6mm (0.062")
板サイズ: 10.50" X 6.82"
マスクの色:
シルクスクリーンの色: 非導電インクとの白
燃焼性: UL 94V-0
技量: IPC-A-600 及び IPC-6012 クラスとの承諾 II
熱伝導性 -

プロダクト塗布

PCBs はハイテク産業の広い範囲にのような適用されます: LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電の ect。 アメリカ人、カナダ、ヨーロッパ郡、アフリカおよび他のアジア太平洋の国へのマーケティングへの絶え間ない仕事および努力、プロダクト輸出高によって

容量

  高精度プロトタイプ PCB の大きさの生産
最高の層 1-28 の層 1-14 の層
最低の線幅(ミル) 3mil 4mil
最低ライン スペース(ミル) 3mil 4mil
分を経て(機械訓練) 板 thickness≤1.2mm 0.15mm 0.2mm
板 thickness≤2.5mm 0.2mm 0.3mm
板 thickness>2.5mm 面 Ration≤13: 1 面 Ration≤13: 1
面の配給量 面 Ration≤13: 1 面 Ration≤13: 1
板厚さ MAX 8mm 7mm
2 つの層: 0.2mm; 4 つの層: 0.35mm; 6 つの層: 0.55mm; 8 つの層: 0.7mm; 10 の層: 0.9mm 2 つの層: 0.2mm; 4 つの層: 0.4mm; 6 つの層: 0.6mm; 8layers: 0.8mm
MAX 板サイズ 610*1200mm 610*1200mm
最高の銅の厚さ 0.5-6oz 0.5-6oz

液浸の金

金によってめっきされる厚さ

液浸の金: Au、1-8u」
金指: Au、1-150u」
めっきされる金: Au、1-150u」
めっきされるニッケル: 50-500u」

穴の銅の厚い 25um 1mil 25um 1mil
許容 板厚さ 板 thickness≤1.0mm: +/-0.1mm
1.0mm の板 thickness>2.0mm: +/-8%
板 thickness≤1.0mm: +/-0.1mm
1.0mm の板 thickness>2.0mm: +/-8%
輪郭の許容 ≤100mm: +/-0.1mm
100<> >300mm: +/-0.2mm
≤100mm: +/-0.13mm
100<> >300mm: +/-0.2mm
インピーダンス ±10% ±10%
最低のはんだのマスク橋  0.08mm  0.10mm
Vias の機能を差し込むこと  0.25mm--0.60mm  0.70mm--1.00mm

私達は ISO9001-2000 品質管理システム証明を渡し、UL によって証明しました。 更に国際市場を拡大するために、私達はきれいな生産および働く堅い会合を ISO の条件実行しています: TS16949. 私達は絶えず良質プロダクトによって単語からの私達の顧客に役立つために私達の技術、人員、マーケティング、等の利点を、取ります。
