剛体基板

  • 高精度 剛体基板 サプライヤー
  • 高精度 剛体基板 サプライヤー

導入


堅い屈曲のプリント基板は適用で適用範囲が広く、堅い板技術の組合せを使用する板です。 ほとんどの堅い屈曲板は適用の設計によって一人以上の堅い板に外的および/または内部的に付す適用範囲が広い回路の基質の多数の層から成っています。 適用範囲が広い基質は屈曲の一定した状態にあるように設計され、通常曲げられたカーブに製造業か取付けの間に形作られます。

堅い屈曲の設計はこれらの板がまたすばらしく空間的な効率を提供する 3D スペースで設計されているので、典型的で堅い板環境の設計より挑戦的です。 3 人の次元の堅い屈曲デザイナーで設計できることによって最終的なアプリケーション・パッケージのための彼らの望ましい形を達成するために適用範囲が広い板基質をねじり、折り、転がすことができます。





工程


堅い屈曲プロトタイプか大規模の堅い屈曲 PCB の製作および PCB アセンブリを要求する生産の量を作り出して技術はよく証明され、信頼できるかどうか。 屈曲 PCB の部分は空間的な自由度のスペースおよび重量問題の克服で特によいです。

屈曲堅い解決の注意深い考察および堅い屈曲 PCB の設計段階以内に初期の利用できる選択の適切な査定は重要な利点を戻します。 設計過程に設計およびすてきな部分が調整におよび最終製品の変化を説明するためにあることを保障することを重大堅い屈曲 PCB の製作者かかわります早くです。

堅い屈曲の製造業段階はまた堅い板製作より複雑、時間のかかります。 堅い屈曲アセンブリのすべての適用範囲が広い部品に堅い FR4 板より全く異なる処理、エッチングおよびはんだ付けするプロセスがあります。






適用


PCBs の堅く適用範囲が広い提供の多数の適用、軍の兵器類および航空宇宙システムから携帯電話およびデジタル カメラまで及びます。 次第に、堅い屈曲板製作はスペースおよび重量の軽減の機能のためにペースメーカーのような医療機器で使用されました。 堅い屈曲 PCB の使用法のための同じ利点は軍の兵器類および武器の制御システムに適用することができます。

消費者製品では、堅い屈曲はどうしてもスペースおよび重量を非常に最大にしないし、関係問題に傾向がある壊れやすい配線、はんだの接合箇所のための多くの必要性をそして敏感で除去する信頼性を改善し。 これらはちょうどある例です、試験装置、用具および自動車を含むほぼすべての高度の電気適用に寄与するのにしかし堅い屈曲 PCBs が使用することができます。 本当にどんな技術があなたのプロジェクトに使用する必要がありますか。 私達の専門家を電話すれば私達は堅い屈曲、屈曲または HDI PCB の技術を必要とするかどうか把握するのを助けてもいいです。

堅く適用範囲が広い PCB の単一の側面の看守 PCB アセンブリ製造業者

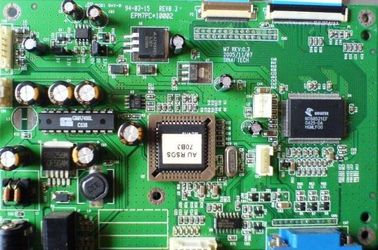

Rigid Flexible PCB Single Side Turnkey PCB Assembly 100% E-Test
Rigid Flexible PCB Single Side Turnkey PCB Assembly 100% E-Test

大画像 :  堅く適用範囲が広い PCB の単一の側面の看守 PCB アセンブリ製造業者

商品の詳細:

起源の場所: 中国
ブランド名: HUASWIN
証明: ISO/UL/RoHS
モデル番号: HSPCBA1003

お支払配送条件:

最小注文数量: 1つはセット
価格: negotiable
パッケージの詳細: 帯電防止袋 + 帯電防止気泡緩衝材 + 良質のカートン箱
受渡し時間: 15-20 営業日
支払条件: トン/ Tは、ウェスタンユニオンは、L /℃
供給の能力: 毎月10,000個
詳細製品概要
ハイライト:

パソコン ボード アセンブリ

,

回路基板アセンブリを印刷

堅く適用範囲が広い PCB の単一の側面の看守 PCB アセンブリ製造業者

指定

1. 電子工学 PCB および PCB アセンブリ製造業者
2. UL、RoHS、SGS、承認される ISO
3.信頼できる OEM/ODM PCB アセンブリ
4.良質、速い配達

5. 最もよい売り上げ後のサービス

PCB 機能およびサービス:


1.単一味方された、両面及び多層 PCB (30 までの層)

2.適用範囲が広い PCB (10 までの層)

3.堅屈曲 PCB (8 つまでの層)

4. CEM-1、CEM-3 FR-4、FR-4 高い TG の Polyimide、アルミニウム ベースの材料。
5. HAL、液浸の金の銀/錫無鉛、HAL 堅い金、OSP の表面処理。
6.プリント基板は迎合的な 94V0 IPC610 クラス 2 インターナショナル PCB の標準に付着します。
7.量はプロトタイプから大量生産まで及びます。
8. 100% E テスト

PCB の製造業の詳細仕様

1

1-30 層

2

材料

CEM-1、CEM-3 FR-4、FR-4 高い TG のアルミニウム ベースの Polyimide

材料。

3

板厚さ

0.2mm-6mm

4

Max.finished 板サイズ

800*508mm

5

Min.drilled の穴のサイズ

0.25mm

6

min.line の幅

0.075mm (3mil)

7

min.line の間隔

0.075mm (3mil)

8

表面の終わり

HAL、液浸の金の銀/錫無鉛、HAL 堅い金、

OSP

9

銅の厚さ

0.5-4.0oz

10

はんだのマスク色

緑/黒/白く/赤く/青/黄色

11

内部のパッキング

真空のパッキング、ポリ袋

12

外のパッキング

標準的なカートンのパッキング

13

穴の許容

PTH: ±0.076、NTPH: ±0.05

14

証明書

UL、ISO9001、ISO14001、ROHS、TS16949

15

打つことの側面図を描くこと

旅程、斜角が付く V-CUT


PCB アセンブリ サービス:

SMT アセンブリ
自動一突き及び場所
0201 小さい構成配置
良いピッチ QEP - BGA
自動光学点検

によ穴アセンブリ
波のはんだ付けすること
手のアセンブリおよびはんだ付けすること

物質的な調達
燃えるオンラインで IC の/前処理プログラムを作成すること

要求される機能テスト

LED および配電盤のための老化テスト

(プラスチック、金属箱、コイル、ケーブル会議等を含んで)完全なユニット アセンブリ
パッキングの設計

テスト方法

AOI のテスト
はんだののりのための点検
部品のための点検 0201"に
行方不明の部品、オフセット、不正確な部品、極性のための点検

X 線の点検
X 線は高解像の点検をの提供します:
BGAs
むき出しの床

回路内テスト
回路内テストは引き起こされる機能欠陥を最小にする AOI と共に一般的です

構成問題。
パワーアップ テスト
最新機能テスト
抜け目がない装置プログラミング
機能テスト

工場眺め:

堅く適用範囲が広い PCB の単一の側面の看守 PCB アセンブリ製造業者
