導入
堅い屈曲のプリント基板は適用で適用範囲が広く、堅い板技術の組合せを使用する板です。 ほとんどの堅い屈曲板は適用の設計によって一人以上の堅い板に外的および/または内部的に付す適用範囲が広い回路の基質の多数の層から成っています。 適用範囲が広い基質は屈曲の一定した状態にあるように設計され、通常曲げられたカーブに製造業か取付けの間に形作られます。
堅い屈曲の設計はこれらの板がまたすばらしく空間的な効率を提供する 3D スペースで設計されているので、典型的で堅い板環境の設計より挑戦的です。 3 人の次元の堅い屈曲デザイナーで設計できることによって最終的なアプリケーション・パッケージのための彼らの望ましい形を達成するために適用範囲が広い板基質をねじり、折り、転がすことができます。
工程
堅い屈曲プロトタイプか大規模の堅い屈曲 PCB の製作および PCB アセンブリを要求する生産の量を作り出して技術はよく証明され、信頼できるかどうか。 屈曲 PCB の部分は空間的な自由度のスペースおよび重量問題の克服で特によいです。
屈曲堅い解決の注意深い考察および堅い屈曲 PCB の設計段階以内に初期の利用できる選択の適切な査定は重要な利点を戻します。 設計過程に設計およびすてきな部分が調整におよび最終製品の変化を説明するためにあることを保障することを重大堅い屈曲 PCB の製作者かかわります早くです。
堅い屈曲の製造業段階はまた堅い板製作より複雑、時間のかかります。 堅い屈曲アセンブリのすべての適用範囲が広い部品に堅い FR4 板より全く異なる処理、エッチングおよびはんだ付けするプロセスがあります。
適用
PCBs の堅く適用範囲が広い提供の多数の適用、軍の兵器類および航空宇宙システムから携帯電話およびデジタル カメラまで及びます。 次第に、堅い屈曲板製作はスペースおよび重量の軽減の機能のためにペースメーカーのような医療機器で使用されました。 堅い屈曲 PCB の使用法のための同じ利点は軍の兵器類および武器の制御システムに適用することができます。
消費者製品では、堅い屈曲はどうしてもスペースおよび重量を非常に最大にしないし、関係問題に傾向がある壊れやすい配線、はんだの接合箇所のための多くの必要性をそして敏感で除去する信頼性を改善し。 これらはちょうどある例です、試験装置、用具および自動車を含むほぼすべての高度の電気適用に寄与するのにしかし堅い屈曲 PCBs が使用することができます。 本当にどんな技術があなたのプロジェクトに使用する必要がありますか。 私達の専門家を電話すれば私達は堅い屈曲、屈曲または HDI PCB の技術を必要とするかどうか把握するのを助けてもいいです。
|
商品の詳細:
お支払配送条件:
|
ハイライト: | 剛体の Flex ボード,リジッド基板 |
---|

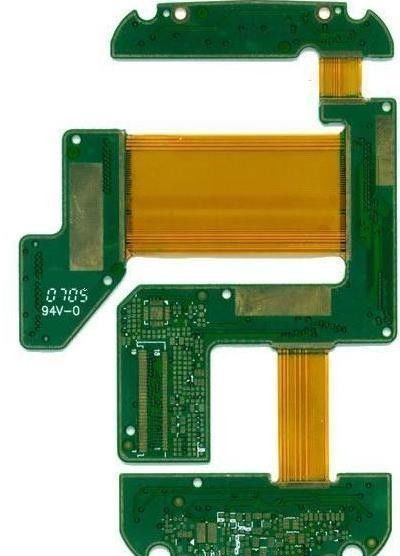

注文の堅い屈曲 PCB の堅い屈曲のプリント基板
指定
1. 材料: FR4 +PI 0.2MM
2. 層: 4 つの層
3. 板厚さ: 1.2mm
4. 銅の厚さ: 0.75 OZ
5. Min.線幅: 0.5mm
6. 最少スペース: 0.5mm
7. はんだのマスク色: 、緑、赤い、白い、黒い黄色い、青い
適用範囲が広い PCB の製造業の詳細仕様
技術仕様 |
||
層: |
1~10 (屈曲 PCB)および 2~8 (堅い屈曲) |
|
最低のパネルのサイズ: |
5mm x 8mm |
|
最高のパネルのサイズ: |
250 x 520mm |
|
最低の終了する板厚さ: |
0.05mm (1 味方された含んだ銅) |
|
最高の終了する板厚さ: |
0.3mm (2 つは含んだ銅味方しました) |
|
終了する板厚さの許容: |
±0.02~0.03mm |
|
材料: |
Kapton、Polyimide、ペット |
|
基礎銅の厚さ(RA か ED): |
1/3 の oz、1/2 oz、1oz、2oz |
|
基礎 PI の厚さ: |
0.5mil、0.7mil、0.8mil、1mil、2mil |
|
Stiffner: |
Polyimide、ペット、FR4 の SU |
|
最低の終了する穴径: |
Φ 0.15mm |
|
最高の終了する穴径: |
Φ 6.30mm |
|
終了する穴径の許容(PTH): |
±2 ミル(±0.050mm) |
|
終了する穴径の許容(NPTH): |
±1 ミル(±0.025mm) |
|
最低の幅/間隔(1/3oz): |
0.05mm/0.06mm |
|
最低の幅/間隔(1/2oz): |
0.06mm/0.07mm |
|
最低の幅/間隔(1oz): |
単層: 0.07mm/0.08mm |
|
二重層: 0.08mm/0.09mm |
|
|
アスペクト レシオ |
6:01 |
8:01 |
基礎銅 |
1/3Oz--2Oz |
プロトタイプのための 3 つの Oz |
サイズの許容 |
コンダクターの幅: ±10% |
W ≤0.5mm |
穴のサイズ: ±0.05mm |
H ≤1.5mm |
|
穴登録: ±0.050mm |
|
|
輪郭の許容: ±0.075mm |
L ≤50mm |
|
表面処理 |
ENIG: 0.025um - 3um |
|
OSP: |
|
|
液浸の錫: 0.04-1.5um |
|
|
絶縁耐力 |
AC500V |
|
はんだの浮遊物 |
288℃/10s |
IPC の標準 |
皮強さ |
1.0kgf/cm |
IPC-TM-650 |
燃焼性 |
94V-O |
UL94 |
引用語句の条件:
1)次の指定は引用語句のために必要です:
a)基材
b)板厚さ:
c)銅の厚さ
d)表面処理:
e)はんだのマスクおよびシルクスクリーンの色:
f)量
Shiping 方法:
1) DHL、Federal Express、UPS、TNT 等によって。
2)海によってそれが可能なら
3)空気によって
コンタクトパーソン: Miss. aaa
電話番号: 86 755 8546321
ファックス: 86-10-66557788-2345
