導入

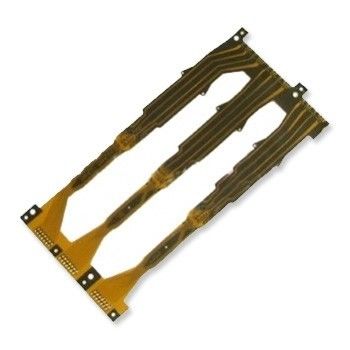

堅い屈曲のプリント基板は適用で適用範囲が広く、堅い板技術の組合せを使用する板です。 ほとんどの堅い屈曲板は適用の設計によって一人以上の堅い板に外的および/または内部的に付す適用範囲が広い回路の基質の多数の層から成っています。 適用範囲が広い基質は屈曲の一定した状態にあるように設計され、通常曲げられたカーブに製造業か取付けの間に形作られます。
堅い屈曲の設計はこれらの板がまたすばらしく空間的な効率を提供する 3D スペースで設計されているので、典型的で堅い板環境の設計より挑戦的です。 3 人の次元の堅い屈曲デザイナーで設計できることによって最終的なアプリケーション・パッケージのための彼らの望ましい形を達成するために適用範囲が広い板基質をねじり、折り、転がすことができます。
物質的なタイプ
FR-4、CEM-1、CEM-3、IMS、高い TG の高周波、ハロゲンは、アルミニウム基盤、金属の中心の基盤放します
表面処理
HASL （LF）、抜け目がない金、ENIG、OSP （無鉛互換性がある）、カーボン インク、
Peelable S/M の液浸 Ag/Tin の金指のめっき、ENIG+ の金指
工程
堅い屈曲プロトタイプか大規模の堅い屈曲 PCB の製作および PCB アセンブリを要求する生産の量を作り出して技術はよく証明され、信頼できるかどうか。 屈曲 PCB の部分は空間的な自由度のスペースおよび重量問題の克服で特によいです。
屈曲堅い解決の注意深い考察および堅い屈曲 PCB の設計段階以内に初期の利用できる選択の適切な査定は重要な利点を戻します。 設計過程に設計およびすてきな部分が調整におよび最終製品の変化を説明するためにあることを保障することを重大堅い屈曲 PCB の製作者かかわります早くです。
堅い屈曲の製造業段階はまた堅い板製作より複雑、時間のかかります。 堅い屈曲アセンブリのすべての適用範囲が広い部品に堅い FR4 板より全く異なる処理、エッチングおよびはんだ付けするプロセスがあります。
適用
LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電、ect.a
|
商品の詳細:
お支払配送条件:
|
私達の PCB プロダクト経験はテレコミュニケーション、自動移動式アセンブリ、家電、コンピュータ、医療機器、工業製品および他をそれによってが速回転プロトタイプである問題の、短期間または大量の大量生産含んでいません。
屈曲堅い PCB 板は OEM サービスおよび ISO9001 と今利用できます: 2008 年、UL、RoHS の ISO14000 証明書。 また ENIG の表面の終わり、1oz 銅の厚さおよび 1.6mm の板の厚さを特色にします。
私達は堅い PCB、屈曲 PCB を専門にして、その間堅屈曲 PCB 私達はいろいろな種類の堅いおよび屈曲のプリント基板を供給します。 私達は現実的な価格で堅屈曲 PCB の選択の広い範囲を提供してもいいです。 私達を訪問する歓迎!
|
製品名
|
適用範囲が広い PCB
|
堅い PCB
|
堅屈曲 PCB
|
|
層
|
1-6L
|
1-28L
|
1-8L
|
|
基材
|
PI
|
Alu、FR1、FR2、FR4、CEM1、CEM2 の cte
|
PI、FR4
|
|
銅の厚さ
|
1-3OZ
|
1-6OZ
|
1-6OZ
|
|
Min.Hole のサイズ
|
0.1mm | ||
|
Min.Line の幅
|
0.1mm | ||
|
はんだの masker 色
|
、緑、赤い、黒い、黄色白い | ||
|
シルクスクリーン色
|
、黒い、黄色白い | ||
FPC の製造業者の機能:
|
層
|
1-6layers
|
|
終了する板厚さ
|
0.1-0.2mm
|
|
最高。（Min.）パネルのサイズ
|
600*250mm
|
|
物質的な利用できる積層物
|
PI のペット、ED の RA
|
|
終了する板厚さの許容
|
±10%
|
|
終了する穴径（分）
|
0.2mm
|
|
終了する穴径（最高）
|
6mm
|
|
NPTH の穴径の許容
|
±0.05mm
|
|
PTH の穴径の許容
|
±0.05mm
|
|
銅ホイルの厚さ
|
9/12/18/35/70um
|
|
回路の幅/間隔（分）
|
0.075mm
|
|
表面の終了するタイプ
|
液浸の錫
|
|
液浸の金
|
|
|
OSP
|
|
|
めっきされた金
|
|
|
版の錫
|
|
|
金抜け目がない Ni/Au の厚さ
|
1-3U
|
|
液浸の錫の厚さ
|
6-12um
|
|
錫の platig の thickeess
|
10-15um
|
|
ドリル孔の位置の許容
|
±0.075mm
|
|
打つ次元の許容
|
±0.05mm
|
|
層 |
1 つから 28 の層 |
|
物質的なタイプ |
FR-4 は、CEM-1、CEM-3、高い TG の FR4 ハロゲン、ロジャース放します |
|
板厚さ |
0.21mm から 7.0mm |
|
銅の厚さ |
0.5 OZ から 7.0 OZ |
|
穴の銅の厚さ |
>25.0 um （>1mil） |
|
サイズ |
最高。 板サイズ: 23 × 25 （580mm×900mm） |
|
Min.あけられた穴のサイズ: 3mil （0.075mm） |
|
|
Min.線幅: 3mil （0.075mm） |
|
|
Min.行送り: 3mil （0.075mm） |
|
|
表面の仕上げ |
、HAL 無鉛の HASL/HASL 化学錫、化学金、液浸の銀/金、OSP の金張り |
|
許容
|
形の許容: ±0.13 |
|
穴の許容: PTH: ±0.076 NPTH: ±0.05 |
|
|
証明書 |
UL、ISO 9001、ISO 14001 |
|
特別な条件 |
埋められた盲目 vias+controlled のインピーダンス +BGA |
|
側面図を描くこと |
、斜角が付く V-CUT 導く打つこと |
|
各種各様のプリント基板アセンブリ、また電子包まれたプロダクトに OEM サービスを提供します。 |
|
