導入
堅い屈曲のプリント基板は適用で適用範囲が広く、堅い板技術の組合せを使用する板です。 ほとんどの堅い屈曲板は適用の設計によって一人以上の堅い板に外的および/または内部的に付す適用範囲が広い回路の基質の多数の層から成っています。 適用範囲が広い基質は屈曲の一定した状態にあるように設計され、通常曲げられたカーブに製造業か取付けの間に形作られます。
堅い屈曲の設計はこれらの板がまたすばらしく空間的な効率を提供する 3D スペースで設計されているので、典型的で堅い板環境の設計より挑戦的です。 3 人の次元の堅い屈曲デザイナーで設計できることによって最終的なアプリケーション・パッケージのための彼らの望ましい形を達成するために適用範囲が広い板基質をねじり、折り、転がすことができます。
物質的なタイプ
FR-4、CEM-1、CEM-3、IMS、高い TG の高周波、ハロゲンは、アルミニウム基盤、金属の中心の基盤放します
表面処理
HASL （LF）、抜け目がない金、ENIG、OSP （無鉛互換性がある）、カーボン インク、
Peelable S/M の液浸 Ag/Tin の金指のめっき、ENIG+ の金指
工程
堅い屈曲プロトタイプか大規模の堅い屈曲 PCB の製作および PCB アセンブリを要求する生産の量を作り出して技術はよく証明され、信頼できるかどうか。 屈曲 PCB の部分は空間的な自由度のスペースおよび重量問題の克服で特によいです。
屈曲堅い解決の注意深い考察および堅い屈曲 PCB の設計段階以内に初期の利用できる選択の適切な査定は重要な利点を戻します。 設計過程に設計およびすてきな部分が調整におよび最終製品の変化を説明するためにあることを保障することを重大堅い屈曲 PCB の製作者かかわります早くです。
堅い屈曲の製造業段階はまた堅い板製作より複雑、時間のかかります。 堅い屈曲アセンブリのすべての適用範囲が広い部品に堅い FR4 板より全く異なる処理、エッチングおよびはんだ付けするプロセスがあります。
適用
LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電、ect.a
商品の詳細:
お支払配送条件:
|
| ハイライト: | 高速 PCB の設計,高周波 PCB |
||
|---|---|---|---|

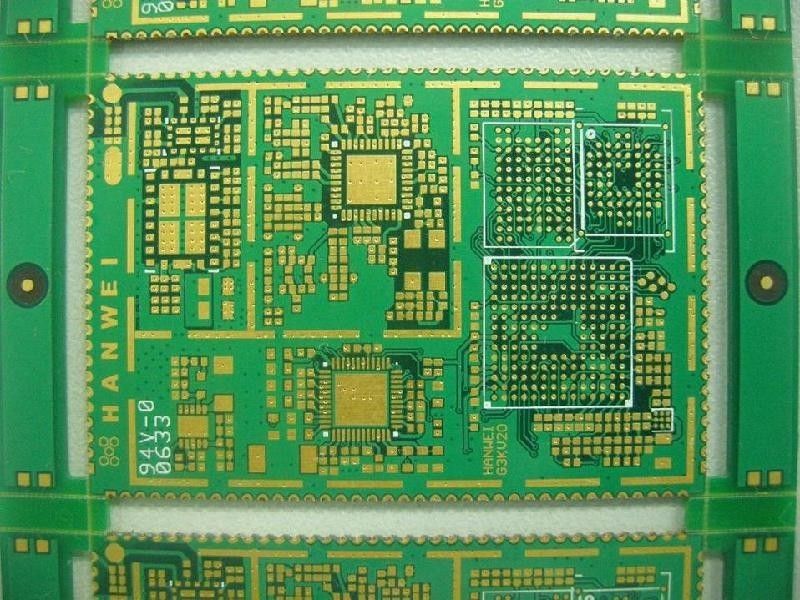

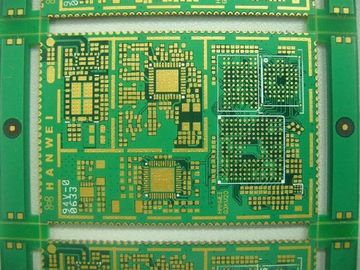

アルロンのテフロン 6 層高 tg の細胞 PCB の堅い版は、注文 PCB 乗ります
|
プロダクトの細部 |
|
|
原料 |
FR-4 （Tg 180） |
|
層の計算 |
6 層 |
|
板厚さ |
2.0mm |
|
銅の厚さ |
2.0oz |
|
表面の終わり |
ENIG |
|
はんだのマスク |
緑 |
|
シルクスクリーン |
白い |
|
Min.跡の幅/間隔 |
0.075/0.075mm |
|
Min.穴のサイズ |
0.25mm |
|
穴の壁の銅の厚さ |
≥20μm |
|
測定 |
300×400mm |
|
包装 |
内部: 柔らかいプラスチック ベールで真空パック |
|
適用 |
コミュニケーション、自動車、細胞、医学コンピュータ |
|
利点 |
競争価格、速い配達、OEM&ODM の試供品、 |
|
特別な条件 |
埋められるおよびを経て、インピーダンス制御、プラグで盲目、 |
|
証明 |
UL、ISO9001: 2008 年、ROHS の範囲、SGS、HALOGEN-FREE |
|
PCB の生産の機能 |
||
|
|
項目項目 |
|
|
積層物 |
タイプ |
FR-1、FR-5、FR-4 高 Tg、ロジャース、ISOLA、ITEQ、 |
|
厚さ |
0.2~3.2mm |
|
|
生産のタイプ |
層の計算 |
2L-16L |
|
表面処理 |
HAL の金張り、液浸の金、OSP、 |
|
|
ラミネーションを切って下さい |
最高。 働くパネルのサイズ |
1000×1200mm |
|
内部の層 |
内部中心の厚さ |
0.1~2.0mm |
|
内部幅/間隔 |
分: 4/4mil |
|
|
内部銅の厚さ |
1.0~3.0oz |
|
|
次元 |
板厚さの許容 |
±10% |
|
中間膜の直線 |
±3mil |
|
|
あくこと |
製造のパネルのサイズ |
最高: 650×560mm |
|
鋭い直径 |
≧0.25mm |
|
|
穴径の許容 |
±0.05mm |
|
|
穴の位置の許容 |
±0.076mm |
|
|
Min.Annular リング |
0.05mm |
|
|
PTH+Panel のめっき |
穴の壁の銅の厚さ |
≧20um |
|
均等性 |
≧90% |
|
|
外の層 |
トラック幅 |
分: 0.08mm |
|
トラック間隔 |
分: 0.08mm |
|
|
パターンめっき |
終了する銅の厚さ |
1oz~3oz |
|
EING/Flash の金 |
ニッケルの厚さ |
2.5um~5.0um |
|
金の厚さ |
0.03~0.05um |
|
|
はんだのマスク |
厚さ |
15~35um |
|
はんだのマスク橋 |
3mil |
|
|
伝説 |
線幅/行送り |
6/6mil |
|
金指 |
ニッケルの厚さ |
≧120u の〞 |
|
金の厚さ |
1~50u〞 |
|
|
熱気のレベル |
錫の厚さ |
100~300u〞 |
|
誘導 |
許容誤差次元 |
±0.1mm |
|
スロット サイズ |
分: 0.4mm |
|
|
カッターの直径 |
0.8~2.4mm |
|
|
打つこと |
輪郭の許容 |
±0.1mm |
|
スロット サイズ |
分: 0.5mm |
|
|
V-CUT |
V-CUT 次元 |
分: 60mm |
|
角度 |
15°30°45° |
|
|
厚さの許容は残ります |
±0.1mm |
|
|
斜角が付くこと |
斜角が付く次元 |
30~300mm |
|
テスト |
テストの電圧 |
250V |
|
Max.Dimension |
540×400mm |
|
|
インピーダンス制御 |
|
±10% |
|
面の配給量 |
12:1 |
|
|
レーザーの鋭いサイズ |
4mil （0.1mm） |
|
|
特別な条件 |
埋められておよびを経て、インピーダンス制御、プラグで盲目、 |
|
|
OEM&ODM サービス |
はい |
|
