導入
堅い屈曲のプリント基板は適用で適用範囲が広く、堅い板技術の組合せを使用する板です。 ほとんどの堅い屈曲板は適用の設計によって一人以上の堅い板に外的および/または内部的に付す適用範囲が広い回路の基質の多数の層から成っています。 適用範囲が広い基質は屈曲の一定した状態にあるように設計され、通常曲げられたカーブに製造業か取付けの間に形作られます。
堅い屈曲の設計はこれらの板がまたすばらしく空間的な効率を提供する 3D スペースで設計されているので、典型的で堅い板環境の設計より挑戦的です。 3 人の次元の堅い屈曲デザイナーで設計できることによって最終的なアプリケーション・パッケージのための彼らの望ましい形を達成するために適用範囲が広い板基質をねじり、折り、転がすことができます。
物質的なタイプ
FR-4、CEM-1、CEM-3、IMS、高い TG の高周波、ハロゲンは、アルミニウム基盤、金属の中心の基盤放します
表面処理
HASL （LF）、抜け目がない金、ENIG、OSP （無鉛互換性がある）、カーボン インク、
Peelable S/M の液浸 Ag/Tin の金指のめっき、ENIG+ の金指
工程
堅い屈曲プロトタイプか大規模の堅い屈曲 PCB の製作および PCB アセンブリを要求する生産の量を作り出して技術はよく証明され、信頼できるかどうか。 屈曲 PCB の部分は空間的な自由度のスペースおよび重量問題の克服で特によいです。
屈曲堅い解決の注意深い考察および堅い屈曲 PCB の設計段階以内に初期の利用できる選択の適切な査定は重要な利点を戻します。 設計過程に設計およびすてきな部分が調整におよび最終製品の変化を説明するためにあることを保障することを重大堅い屈曲 PCB の製作者かかわります早くです。
堅い屈曲の製造業段階はまた堅い板製作より複雑、時間のかかります。 堅い屈曲アセンブリのすべての適用範囲が広い部品に堅い FR4 板より全く異なる処理、エッチングおよびはんだ付けするプロセスがあります。
適用
LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電、ect.a
商品の詳細:
お支払配送条件:
|

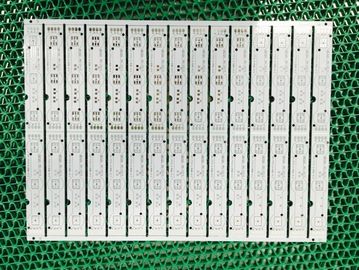

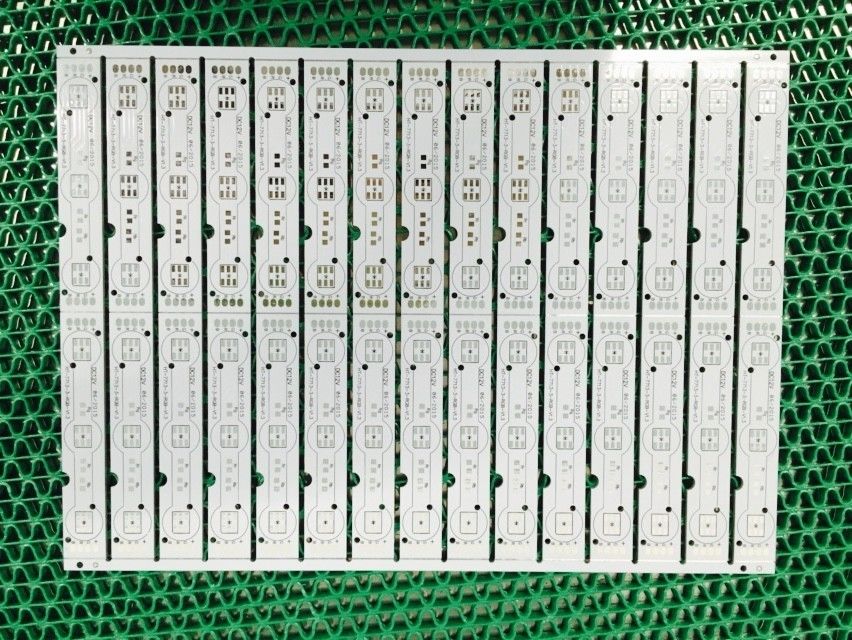

高精度赤外線 LED PCB 板/アルミニウム基盤 PCB 板
|
PCB アセンブリ製造業の機能: |
|
|
タイプのアセンブリ |
THD （によ穴装置）、SMT （表面台紙の技術）、SMT 及び THD の混合された、両面 SMT および THD アセンブリ。 |
|
はんだのタイプ |
水溶性のはんだののり、加鉛プロセスおよび無鉛（RoHS） |
|
部品 |
受動態の部、小型の 0201 BGA、uBGA、QFN、POP および無鉛の破片 0.8Mils への良いピッチ; BGA の修理および Reball; 部分の取り外しおよび取り替え コネクターおよびターミナル |
|
むき出しの床のサイズ |
最も小さい: 0.25' 「x 0.25'」（6.35mm x 6.35mm） 最も大きい: 20' 「x 20'」（508mm x 508mm） |
|
Min. IC ピッチ |
0.012' 「（0.3mm） |
|
QFN の鉛ピッチ |
0.012' 「（0.3mm） |
|
最高。 BGA のサイズ |
2.90' 「x 2.90'」（74mm x 74mm） |
|
タイプ・オブ・サービス |
看守、部分的な看守または積送品 |
|
テスト |
X 線の点検 AOI （自動化された光学点検） ICT （回路内テスト） /Functional のテスト |
|
応答時間 |
15 日サービスへの同じ日サービス |
|
構成の包装 |
巻き枠、切口テープ、管および皿、緩い部品および大きさ |
堅屈曲及び屈曲回路の概要の製造業の機能:
層の構造: 、単一味方される、両面、多層の堅い、屈曲二重アクセス、支えられていない鉛
跡/スペース: 1/2 oz。 銅- .003" /.003" +/- .0005"
1 つの oz。 銅- .006" /.006" +/- .0015"
2 つの oz。 銅- .012" /.012" +/- .003"
腐食の機能 14 までの oz。
半径: 最低のシャープ 90° の外
標準 .030"の中
中の絶対最低 .010"
めっき: Electroless 銅、電気分解の銅、懸命に及び柔らかい金、錫の液浸、電気分解の錫の鉛（はんだ）、熱気のレベル、Entek の有機性コーティング
材料: Polyimide、Kapton、テフロン/Duroid、FR4、Getek、Thermount の、エポキシ及びアクリル付着力システム（承認される UL）、Adhesiveless の銅で被覆された積層物（IPC）
基盤、カバー フィルム及び補強剤のための Kapton/標準的な厚さ: 0.5mil、1.0mil、2.0mil、3.0mil、4.0mil、5.0mil、6.0mil
電気テスト: 純リスト テスト、飛行調査テスト、穴テストを通して、二重アクセス テスト
私達は最もよい電子工学サービスを提供できます:
PCB アセンブリのための技術的要求事項:
PCB および PCB アセンブリのための引用の条件:
1) Gerber ファイルおよび Bom のリスト
2) 私達のための pcba または pcba のサンプルの明確な pics
3) PCBA のために方法をテストして下さい
調達期間
サンプル: 3-4 日
大量生産: 7-15 日（量によって決まって下さい）
支払の言葉
T/T、ウェスタン・ユニオン
パッキングおよび郵送物
カートンの真空パック
プロダクトの適用:
1.コンピュータおよび関連したプロダクト: 移動可能な配電盤、U ディスク、ネットワーク・インターフェイス、パネル コンピュータ、cameral、無線マウス。
2. 家庭電化製品: スマートなプロジェクター/デジタル cameral、高周波板。 レコーダーおよび中継器板、自動音響設備のメイン ボードおよび管理委員会。
3.無線コミュニケーション: 移動式板。 GPS/の方向記録板、無線電話のメイン ボード、通話装置のメイン ボード。
4. LED の照明: LED ドライブ力、LED ライト パネル、LED ライト ベルト。
なぜ私達か。
質
私達の UL （E465880） /Rohs の標準は質アセンブリを始めから終わりまで保証します。 それは簡単な注文プロダクトまたは複雑なターンキー契約量であるかどうか、JHD PCB は良質の標準に付着します。
可能
JHD PCB はアセンブリ機能および資格の最新情報を質が私達が作り出すあらゆるプロダクトに造られることを保証します提供しま。
経験
あなたの造りに関してはあなたが依存できるパートナーがほしいと思います。 私達の経営陣は 8 年間の結合された企業の知識に持っています。 私達の工学チームは経験 5 年のに持っています。
あなたの興味の保護
あなたの知的財産を保護することは仕事 1 です! 訓練された専門家の私達のスタッフは厳密な機密性の契約の下にそれらが専有物ようにすべてに働くこと、あなたの重要なドキュメンテーションを扱います。
柔軟性
JHD PCB は私達の顧客の必要性のまわりで注文のテーラー プログラムに私達の能力の私達自身を自漫します。 JHD PCB はあなたの独特なビジネス必要性を聞き、次にそれらを越えるために着手するのに時間をかけます。
JHD PCB は近い将来あなたの信頼できるパートナーであることを望みます!
