リジッド基板ボード

  • 高精度 リジッド基板ボード サプライヤー
  • 高精度 リジッド基板ボード サプライヤー





導入


堅い屈曲のプリント基板は適用で適用範囲が広く、堅い板技術の組合せを使用する板です。 ほとんどの堅い屈曲板は適用の設計によって一人以上の堅い板に外的および/または内部的に付す適用範囲が広い回路の基質の多数の層から成っています。 適用範囲が広い基質は屈曲の一定した状態にあるように設計され、通常曲げられたカーブに製造業か取付けの間に形作られます。

堅い屈曲の設計はこれらの板がまたすばらしく空間的な効率を提供する 3D スペースで設計されているので、典型的で堅い板環境の設計より挑戦的です。 3 人の次元の堅い屈曲デザイナーで設計できることによって最終的なアプリケーション・パッケージのための彼らの望ましい形を達成するために適用範囲が広い板基質をねじり、折り、転がすことができます。




物質的なタイプ


FR-4、CEM-1、CEM-3、IMS、高い TG の高周波、ハロゲンは、アルミニウム基盤、金属の中心の基盤放します





表面処理


HASL (LF)、抜け目がない金、ENIG、OSP (無鉛互換性がある)、カーボン インク、
Peelable S/M の液浸 Ag/Tin の金指のめっき、ENIG+ の金指




工程



堅い屈曲プロトタイプか大規模の堅い屈曲 PCB の製作および PCB アセンブリを要求する生産の量を作り出して技術はよく証明され、信頼できるかどうか。 屈曲 PCB の部分は空間的な自由度のスペースおよび重量問題の克服で特によいです。

屈曲堅い解決の注意深い考察および堅い屈曲 PCB の設計段階以内に初期の利用できる選択の適切な査定は重要な利点を戻します。 設計過程に設計およびすてきな部分が調整におよび最終製品の変化を説明するためにあることを保障することを重大堅い屈曲 PCB の製作者かかわります早くです。

堅い屈曲の製造業段階はまた堅い板製作より複雑、時間のかかります。 堅い屈曲アセンブリのすべての適用範囲が広い部品に堅い FR4 板より全く異なる処理、エッチングおよびはんだ付けするプロセスがあります。




適用


LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電、ect.a

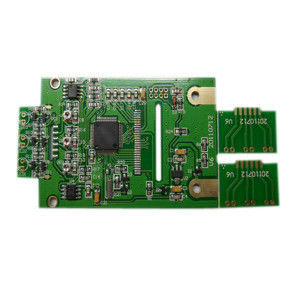

印刷された回路部品のための速い PCB 板アセンブリ/サーキット ボードのレイアウト

0.3mm PCB Board Assembly / Circuit Board Layout For Printed Circuitry
0.3mm PCB Board Assembly / Circuit Board Layout For Printed Circuitry

大画像 :  印刷された回路部品のための速い PCB 板アセンブリ/サーキット ボードのレイアウト

商品の詳細:

起源の場所: 中国
ブランド名: Hengda PCB Assembly
証明: UL,TS16949,ISO9001,RoHS.
モデル番号: ターンキー PCB アセンブリ -18

お支払配送条件:

最小注文数量: ないMOQなし
価格: As Negotiation
パッケージの詳細: 単位パックまたは多数パック箱が付いている帯電防止袋で詰められる。
受渡し時間: 50〜30日
支払条件: L/C、T/T、ウェスタン・ユニオン、Paypal
供給の能力: 1000000pcs/month
詳細製品概要
ハイライト:

基板設計

,

電子アセンブリサービス

印刷された回路部品のための速い PCB 板アセンブリ/サーキット ボードのレイアウト

速い細部

SMT、BGA およびすくいの技術の PCB アセンブリ

  • X 線、3D 顕微鏡、AOI、ICT、機能テストおよび多く
  • 社内プラスチック押す注入、金属箱造りおよび包装
  • オン・タイム郵送物の整理

記述

私達にプラスチック部品の注入および工具細工に時機を得たおよび質の鋳造物を提供する私達の自身の用具の研修会があります

  • カスタマイズされた印刷物、指定やサンプルは歓迎されます
  • 顧客の要求に材料か特定の材料
  • 適用範囲が広い表面の仕上げは利用できます
  • 私達は自家生産/アセンブリおよびアウトソーシング プログラムの顧客の考えに総解決を提供します
  • 私達は生産の改善および費用節約のためのカスタマイズされた設計にエンジニアの相談を提供します
  • 点検報告および物質的な検定証は利用できます

技術的な機能

タイプのアセンブリ

THD (によ穴装置)/慣習的

SMT (表面台紙の技術)

混合される SMT 及び THD

両面 SMT や THD アセンブリ

順序の量

1 から 100,000

部品

受動態、小型の 0201

08 ミルへの良いピッチ

無鉛のチップ・キャリア BGA、VFBGA、FPGA 及び DFN

コネクターおよびターミナル

構成の包装

巻き枠

テープを切って下さい

緩い部品

板次元

小型: 6mm x 6mm

最も大きいサイズ: 600mm x 400mm

板形

長方形

円形、

スロット、

排気切替器、

複合体、

不規則

板タイプ

堅い

適用範囲が広い

堅適用範囲が広い

はんだのタイプ

加鉛および無鉛

水溶性のはんだののり

特別な部品、例えばワイヤーおよび温度の敏感な部品のために手動にはんだ付けすること。

設計ファイル形式

Gerber RS-274X、274D、ワシおよび AutoCAD の DXF、DWG

BOM (資材表)

一突きおよび場所ファイル(XYRS)

PCB アセンブリ生産のフロー チャート

印刷された回路部品のための速い PCB 板アセンブリ/サーキット ボードのレイアウト

試験手順

私達は板を出荷する前に多数の品質保証のプロシージャを行います。 これらは下記のものを含んでいます:
目視検差
X 線の点検
AOI (自動化された光学検査官)、
ICT (回路内テスト)、および BGA の改善
機能テスト(供給されるテスト モジュールの必要性)。

速い回転調達期間


すべての部品が利用できれば、普通完全な看守 PCB アセンブリ仕事は私達の工場の 5 から 10 日以内に終了します。 これは順序が 3 週の一度ターンキー仕事の開始の内で提供することができることを意味します。

保証を整備して下さい


私達はおよび ourability のベストに友好的各顧客に専門的に、正直に役立つことを確かめます。 私達は喜んであなたのプロジェクトが満足な 100% でなければあなたのプロジェクトを改めます。

速い引用を今得て下さい

資材表の発送によって、組立図を含む gerber ファイルはおよび私達は時間の内のあなたに戻る引用語句があります。 シンセンの hengda によって決して隠された費用がないし、私達の価格は非常に競争および適度です。
