導入
堅い屈曲のプリント基板は適用で適用範囲が広く、堅い板技術の組合せを使用する板です。 ほとんどの堅い屈曲板は適用の設計によって一人以上の堅い板に外的および/または内部的に付す適用範囲が広い回路の基質の多数の層から成っています。 適用範囲が広い基質は屈曲の一定した状態にあるように設計され、通常曲げられたカーブに製造業か取付けの間に形作られます。
堅い屈曲の設計はこれらの板がまたすばらしく空間的な効率を提供する 3D スペースで設計されているので、典型的で堅い板環境の設計より挑戦的です。 3 人の次元の堅い屈曲デザイナーで設計できることによって最終的なアプリケーション・パッケージのための彼らの望ましい形を達成するために適用範囲が広い板基質をねじり、折り、転がすことができます。
物質的なタイプ
FR-4、CEM-1、CEM-3、IMS、高い TG の高周波、ハロゲンは、アルミニウム基盤、金属の中心の基盤放します
表面処理
HASL （LF）、抜け目がない金、ENIG、OSP （無鉛互換性がある）、カーボン インク、
Peelable S/M の液浸 Ag/Tin の金指のめっき、ENIG+ の金指
工程
堅い屈曲プロトタイプか大規模の堅い屈曲 PCB の製作および PCB アセンブリを要求する生産の量を作り出して技術はよく証明され、信頼できるかどうか。 屈曲 PCB の部分は空間的な自由度のスペースおよび重量問題の克服で特によいです。
屈曲堅い解決の注意深い考察および堅い屈曲 PCB の設計段階以内に初期の利用できる選択の適切な査定は重要な利点を戻します。 設計過程に設計およびすてきな部分が調整におよび最終製品の変化を説明するためにあることを保障することを重大堅い屈曲 PCB の製作者かかわります早くです。
堅い屈曲の製造業段階はまた堅い板製作より複雑、時間のかかります。 堅い屈曲アセンブリのすべての適用範囲が広い部品に堅い FR4 板より全く異なる処理、エッチングおよびはんだ付けするプロセスがあります。
適用
LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電、ect.a
商品の詳細:
お支払配送条件:
|
| ハイライト: | 堅いプリント基板,高 TG PCB |
||
|---|---|---|---|

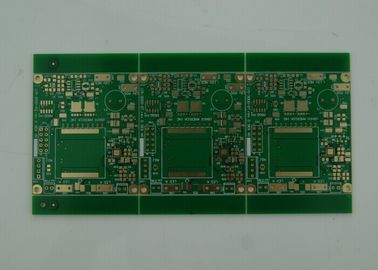

ENIG の終わり 4 の層 FR4 PCB の製作サービス 1 つの OZ の銅/アルミニウム PCB 板
主指定/特殊機能
| 数。 層の: | 4 |
| 積層材料: | FR4 |
| 表面の終わり: | ENIG |
| 銅の厚さ: | 1 つの OZ の銅 |
| 板厚さ: | 1.6mm （0.062"） |
| 板サイズ: | 8.00" X 3.03" |
| マスクの色: | 緑 |
| シルクスクリーンの色: | 非導電インクとの白 |
| 燃焼性: | UL 94V-0 |
| 技量: | IPC-A-600 及び IPC-6012 クラスとの承諾 II |
| 熱伝導性 | - |
容量
1. 単一味方された PCB、両面 PCB、多層 PCB、PCB のレイアウトおよび設計を専門にする PCB の専門の製造業者。
2. 物質的なタイプ: FR4 の非ハロゲン材料、アルミニウム基盤、たる製造人の基盤、高周波材料、厚い銅ホイル、94-V0 （HB）、PI 材料; 高い TG: SL S1000-2; ITEQ: IT180
3. 表面の終わり: HASL の液浸の金、液浸の錫、液浸の銀、金指、OSP、HASL （液浸の金、OSP の液浸の銀、液浸の錫） + 金指
| 高精度プロトタイプ | PCB の大きさの生産 | ||
| 最高の層 | 1-28 の層 | 1-14 の層 | |
| 最低の線幅（ミル） | 3mil | 4mil | |
| 最低ライン スペース（ミル） | 3mil | 4mil | |
| 分を経て（機械訓練） | 板 thickness≤1.2mm | 0.15mm | 0.2mm |
| 板 thickness≤2.5mm | 0.2mm | 0.3mm | |
| 板 thickness>2.5mm | 面 Ration≤13: 1 | 面 Ration≤13: 1 | |
| 面の配給量 | 面 Ration≤13: 1 | 面 Ration≤13: 1 | |
| 板厚さ | MAX | 8mm | 7mm |
| 分 | 2 つの層: 0.2mm; 4 つの層: 0.35mm; 6 つの層: 0.55mm; 8 つの層: 0.7mm; 10 の層: 0.9mm | 2 つの層: 0.2mm; 4 つの層: 0.4mm; 6 つの層: 0.6mm; 8layers: 0.8mm | |
| MAX 板サイズ | 610*1200mm | 610*1200mm | |
| 最高の銅の厚さ | 0.5-6oz | 0.5-6oz | |
|
液浸の金 金によってめっきされる厚さ |
液浸の金: Au、1-8u」 金指: Au、1-150u」 めっきされる金: Au、1-150u」 めっきされるニッケル: 50-500u」 |
||
| 穴の銅の厚い | 25um 1mil | 25um 1mil | |
| 許容 | 板厚さ | 板 thickness≤1.0mm: +/-0.1mm 1.0mm |
板 thickness≤1.0mm: +/-0.1mm 1.0mm |
| 輪郭の許容 | ≤100mm: +/-0.1mm 100<> >300mm: +/-0.2mm |
≤100mm: +/-0.13mm 100<> >300mm: +/-0.2mm |
|
| インピーダンス | ±10% | ±10% | |
| 最低のはんだのマスク橋 | 0.08mm | 0.10mm | |
| Vias の機能を差し込むこと | 0.25mm--0.60mm | 0.70mm--1.00mm | |
