PCBs を曲げて下さい、別名電子回路を組み立てるとき適用範囲が広いプリント回路か適用範囲が広い電子工学はデザイナーおよびエンジニアに、より大きい選択を提供します。
それらは適用範囲が広い、高性能プラスチック、通常板が曲がるか、または「曲ることを使用の間に」可能にする polyimide から組み立てられます。 この柔軟性は広い応用範囲の使用までそれらを開けます。
商品の詳細:
お支払配送条件:
|
| ハイライト: | PCB は板を導きました,導かれた運転者 PCB |
||
|---|---|---|---|

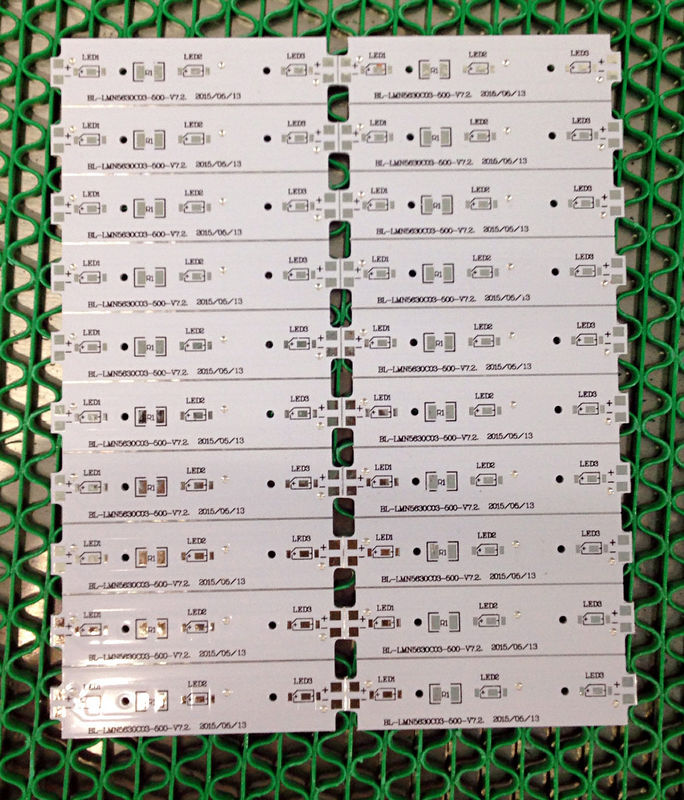

習慣によって導かれるストリップ適用範囲が広い PCB 板サービス、LED のためのアルミニウム PCB
| 原産地: |
広東省、中国（本土）
|
銘柄: |
そして
|
型式番号: |
良質の 1-24 の層 PCBA&PCB のプリント回路
|
| 基材: |
matirial FR-4
|
銅の厚さ: |
0.5 OZ--2.0OZ
|
板厚さ: |
0.2 mm3.8mm （8 ミル150 ミル）
|
| Min.穴のサイズ: |
0.15mm （6mil）
|
層: |
1-20
|
板厚さの許容: |
±10%
|
| 銅の厚さ: |
0.5 OZ--2.0OZ
|
インピーダンス制御: |
はい
|
穴の許容: |
PTH: ±0.075mm NPTH: ±0.05mm
|
| 最低レーザーの穴のサイズ: |
0.1mm （4mil）
|
最低スペース幅: |
0.075mm （3 ミル）
|
最低の跡の幅: |
0.075mm （3mil）
|
| BGA ピッチ: |
0.2 mm （8 ミル）
|
はんだのマスク色: |
、緑、赤い、黒い青い、白い
|
| 包装の細部: | 標準パッケージ |
| 配達細部: | 48hours/4 days/2 週 |
1. 良質の 1-24 の層 PCBA&PCB のプリント回路
2.良質: UL の SGS テスト、RoHS の証明
3. 1-20 層
良質の 1-24 の層 PCBA&PCB のプリント回路
1. 良質: UL の SGS テスト、RoHS の証明
2. 1-20 層: matirial FR-4
3.調達期間: 3-12 日
4.競争価格
HDI PCB/PWB、ISO/UL/RoHS の不平、優秀な quality.fast の調達期間および競争価格。
5.PCB 製造業サービス
良質 PCB の製造業
軍隊、スペースおよび商用アプリケーション
多数の基質
小さいプロトタイプ操業
大規模の契約量
ENIG の液浸の銀、無鉛 HASL
端のめっき、めっきされたスロット
盲目の/埋められた vias
回転時間は絶食します
適正価格!
1.製品の説明
| 25.6V （8S） LiFePO 電池のパックのための PCM の指定 | ||||||||||||||||||
| モデル: LWS-8S10A-047 （8S） LiFePO | ||||||||||||||||||
| いいえ。 | 項目をテストして下さい | 規準 | ||||||||||||||||
| 1 | 電圧 | 充満電圧 | DC: 28.8V 3.6/Cell | |||||||||||||||
| 単一セルのためのバランスの電圧 | 3.60±0.025V | |||||||||||||||||
| 2 | 現在 | 単一セルのためのバランスの流れ | 36±5mA | |||||||||||||||
| 現在の消費 | ≤20μA | |||||||||||||||||
| 最高の連続的な充満流れ | 10A | |||||||||||||||||
| 最高の連続的な放出流 | 10A | |||||||||||||||||
| 3 | 充満保護に | 単一セルのための充満検出の電圧に | 3.65±0.025V | |||||||||||||||
| 充満検出の遅れ時間に | 0.5S-2S | |||||||||||||||||
| 単一セルのための充満解放の電圧に | ||||||||||||||||||
| 4 | 排出の保護に | 単一セルのための排出の検出の電圧に | 2.50±0.05V | |||||||||||||||
| 排出の検出の遅れ時間に | 10mS-100mS | |||||||||||||||||
| 単一セルのための排出解放の電圧に | 3.00±0.05V | |||||||||||||||||
| 5 | 現在の保護に | 現在の検出の電圧に | 0.20±0.015V | |||||||||||||||
| 現在の検出の流れに | 50±10A | |||||||||||||||||
| 検出の遅れ時間 | 5ms-20ms | |||||||||||||||||
| 条件を解放して下さい | 負荷を切って下さい | |||||||||||||||||
| 6 | 保護をショートさせて下さい | 検出の状態 | 外部の短絡 | |||||||||||||||
| 検出の遅れ時間 | 200-500us | |||||||||||||||||
| 条件を解放して下さい | 負荷を切って下さい | |||||||||||||||||
| 7 | 抵抗 | 保護回路部品（MOSFET） | ≤20mΩ | |||||||||||||||
| 8 | 温度 | 実用温度範囲 |
|
|||||||||||||||
| 保管温度の範囲 | -40~+125℃ | |||||||||||||||||
2.Product 記述
1.プロダクト契約 PCB のアセンブリおよび製造業サービスを完了して下さい
2. サーキット ボード 2 から 30 レイアウト層の PCB の、製作、PCB アセンブリおよび箱の造り
3.Active および受動のコンポーネントの供給元は元の製造業者から直接あります
4.押すエンクロージャのキャビネットの箱のプラスチック射出成形、金属製造およびアセンブリ
5.高精度の 0201 サイズの部品 SMT の技術および無鉛
6. IC は前処理プログラムを作成します
7.高精度の E テスト
3.Services
販売サービスの後の 1、
2 つ、OEM、ODM は、設計をカスタマイズしました
3、私達はあなたに 24hours サービスを提供してもいいです。 私達は私達の顧客の必要性のまわりで注文のテーラー プログラムに私達の能力の私達自身を自漫します。私達はあなたの独特なビジネス必要性を聞き、次にそれらを越えるために着手するのに時間をかけます。
