導入:
PCBs を曲げて下さい、別名電子回路を組み立てるとき適用範囲が広いプリント回路か適用範囲が広い電子工学はデザイナーおよびエンジニアに、より大きい選択を提供します。
それらは適用範囲が広い、高性能プラスチック、通常板が曲がるか、または「曲ることを使用の間に」可能にする polyimide から組み立てられます。 この柔軟性は広い応用範囲の使用までそれらを開けます。
商品の詳細:
お支払配送条件:
|
層の計算: | 2 つの層 | 板厚さ: | 0.13 mm |
---|---|---|---|
銅の厚さ: | 1oz | 表面仕上げ: | 液浸の金 |
カバー フィルム: | 黄色(top&bot) | シルクスクリーン:: | 白いスクリーン(top&bot) |

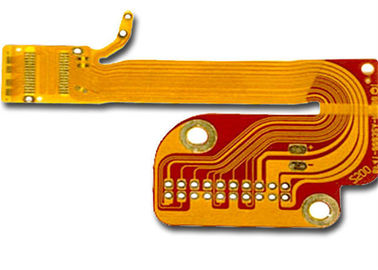

黄色いカバー フィルム適用範囲が広い PCB 板二重層の極めて薄いシルクスクリーン プロトタイプ
記述
適用範囲が広い PCB は従来のワイヤー馬具のための取り替えとして PCB の FPC のプリント回路に、最初に設計されていました乗りましたり、また曲げます。 それは頻繁に使用されますと同時にコネクターが堅いプリント基板を柔軟性、スペース セービング、または生産の抑制の限界の高い条件取り替える。
適用範囲が広い PCB 板塗布
指定
材料: 適用範囲が広い PCB
層の計算: 2 つの層
板厚さ: 0.13 mm
銅の厚さ: 1OZ
表面の終わり: 液浸の金
カバー フィルム: 黄色(top&bot)
シルクスクリーン: 白いスクリーン(top&bot)
証明: UL、RoHS、ISO9001、
ISO14001、TS16949
利点:
私達は私達の顧客の厳しい指定に適用範囲が広い回路を造ります
私達のエンジニアおよび生産のスタッフはサーキット ボードの経験の多くの十年とあります。
競争の費用、また良質。
優秀なサービスおよび敏速な配達
ISO および UL の証明され、厳密な制御 IPC の標準に従う質
PCB 機能およびサービス:
1.単一味方された、両面及び多層 PCB (30 までの層)
2.適用範囲が広い PCB (10 までの層)
3.堅屈曲 PCB (8 つまでの層)
4. CEM-1、CEM-3 FR-4、FR-4 高い TG の Polyimide、アルミニウム ベースの材料。
5. HAL、液浸の金の銀/錫無鉛、HAL 堅い金、OSP の表面処理。
6.プリント基板は迎合的な 94V0 IPC610 クラス 2 インターナショナル PCB の標準に付着します。
7.量はプロトタイプから大量生産まで及びます。
8. 100% E テスト
