フレキシブルプリント基板

導入:

PCBs を曲げて下さい、別名電子回路を組み立てるとき適用範囲が広いプリント回路か適用範囲が広い電子工学はデザイナーおよびエンジニアに、より大きい選択を提供します。

それらは適用範囲が広い、高性能プラスチック、通常板が曲がるか、または「曲ることを使用の間に」可能にする polyimide から組み立てられます。この柔軟性は広い応用範囲の使用までそれらを開けます。

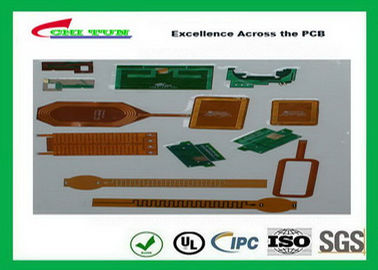

Polyimidehigh Tg の Polyimide NI/Au、Enig のスズメッキをする表面処理が付いている適用範囲が広いプリント基板

Flexible Printed Circuit Boards With Polyimidehigh Tg Polyimide Ni / Au , Enig , Tin Plating Surface Treatment

大画像 : Polyimidehigh Tg の Polyimide NI/Au、Enig のスズメッキをする表面処理が付いている適用範囲が広いプリント基板

商品の詳細:

起源の場所:	中国
ブランド名:	CHITUN
証明:	UL,ROHS,ISO
モデル番号:	顧客 spec.の基盤。

お支払配送条件:

最小注文数量:	1pcs
価格:	negotiation
パッケージの詳細:	真空包装
受渡し時間:	速い回転および正常なタイプ
支払条件:	TT、LC、ウェスタン・ユニオン、D/A、D/P、および他は交渉に基づいています
供給の能力:	2、000、000PCS/week

連絡先

詳細製品概要

素材:	PI	板厚さ:	20um
はんだのマスク:	イエロー	仕上がり:	液浸の金
標準:	IPC の標準
ハイライト:	フレキシブル回路基板 , 適用範囲が広い PCB の厚さ

Polyimidehigh Tg の Polyimide NI/Au、Enig のスズメッキをする表面処理が付いている適用範囲が広いプリント基板

堅屈曲、適用範囲が広い回路
1-12 の層
幅/スペース-単一/倍 0,075mm は味方しました
穴（小型） - （pth） 0,15mm/穿孔器 0,5mm をあけて下さい
表面処理- NI/Au、スズメッキをする ENIG
皮強さ-接着剤 1,0 ミル- 1,0 の kg f/cm IPC-TM 650 2.4.9

-接着剤 0,5 ミル- 0,5 の kg f/cm IPC-TM 650 2.4.9

浮遊物の抵抗- 270^oc/10 --を秒はんだ付けして下さい
絶縁抵抗- 500 Mohm
誘電性の抵抗電圧- 500 ボルト
