導入:
PCBs を曲げて下さい、別名電子回路を組み立てるとき適用範囲が広いプリント回路か適用範囲が広い電子工学はデザイナーおよびエンジニアに、より大きい選択を提供します。
それらは適用範囲が広い、高性能プラスチック、通常板が曲がるか、または「曲ることを使用の間に」可能にする polyimide から組み立てられます。 この柔軟性は広い応用範囲の使用までそれらを開けます。
商品の詳細:
お支払配送条件:
|
| ハイライト: | フレキシブル回路基板,適用範囲が広い PCB の厚さ |
||
|---|---|---|---|

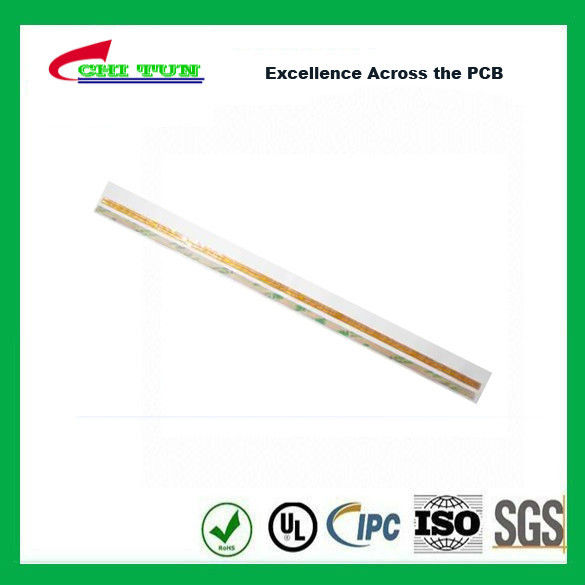

LED のストリップの表面処理 OSP の適用範囲が広いプリント回路のための FPC
|
|
製品の説明 |
|
型式番号: |
CTEL0110143 |
|
層の数: |
1Layer |
|
材料: |
PI |
|
終わりの厚さ: |
1mil |
|
銅: |
0.5 |
|
PCB のサイズ: |
10*100mm |
|
線幅/ライン スペース |
0.08/0.08mm |
|
Min.Hole のサイズ: |
0.3mm |
| 表面の終わり: | NI-AU のめっき |
|
はんだのマスク |
|
|
|
sillkscreen |
|
原産地: |
中国 |
|
銘柄: |
CHITUN |
|
証明: |
UL、ROHS、ISO |
|
標準: |
IPC の標準 |
