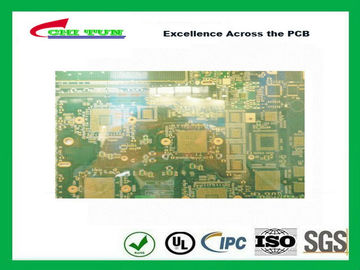

14 の層 GPS PCB FR370 の速い回転 PCB プロトタイプ BGA および IC はサイズ 350X200mm にパッドを入れます
技術:
。 無鉛 RoHS/
。 HDI Microvias
。 盲目の Vias
。 埋められた Vias
。 選択的なめっき
。 インピーダンス制御
製造の標準:
。 IPC-A-600G のクラス II
。 IPC-A-600G のクラス III
。 両面板のための PERFAG 2E
。 多層板のための PERFAG 3C
機能
Min.終了する穴のサイズ: 0.008" （0.20mm）
マイクロ vias の直径: 0.004 0.010 インチ（0.10 - 0.25mm）に
最低の線幅/間隔: 0.004/0.004 インチ（0.10mm/0.10mm）
最高の銅の厚さ: 5oz （140um）
薄い板厚さ:
。 DS - 0.008 インチ（0.20mm）
。 4/L - 0.016 （0.40mm）
。 6/L - 0.020 インチ（0.60mm）
最高板厚さ:
。 275.8mil （7.0mm）
表面処理:
。 HASL/無鉛 HAL/gold のめっき
。 液浸の金
。 液浸の錫
。 液浸の銀
。 金指（堅い金）
。 OSP
