導入:
PCBs を曲げて下さい、別名電子回路を組み立てるとき適用範囲が広いプリント回路か適用範囲が広い電子工学はデザイナーおよびエンジニアに、より大きい選択を提供します。
それらは適用範囲が広い、高性能プラスチック、通常板が曲がるか、または「曲ることを使用の間に」可能にする polyimide から組み立てられます。 この柔軟性は広い応用範囲の使用までそれらを開けます。
商品の詳細:
お支払配送条件:
|
| 素材: | FR4 TG150 | 板厚さ: | 1.6mm |
|---|---|---|---|
| 銅: | 1oz | 表面仕上げ: | 液浸の金 + 金指 |
| はんだのマスク: | 緑 | Sillkscreen: | ホワイト |
| 完了: | /斜角誘導 | 標準: | IPC Stardard |
| ハイライト: | クイック ターン プリント基板,速い回転 PCB の製作 |
||

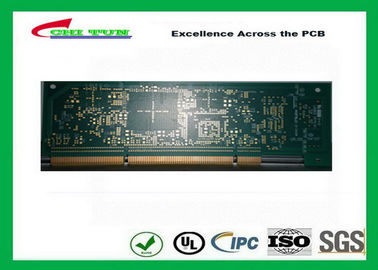

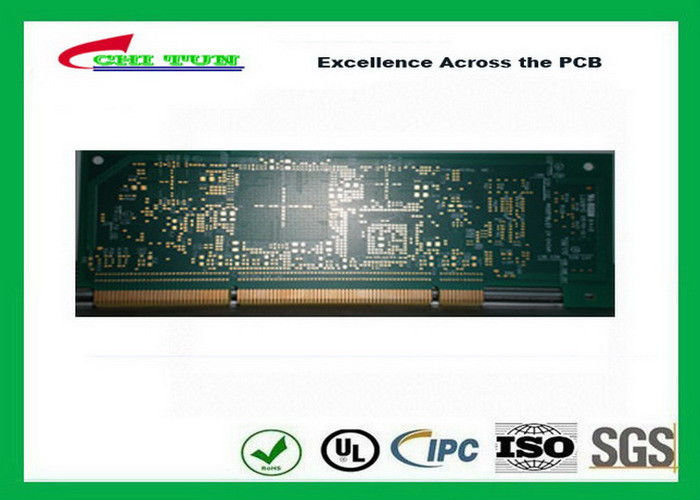

8layer 速い回転 PCB のプロトタイピング FR4 tg150 の金指 PCB
技術:
。 無鉛 RoHS/
。 HDI Microvias
。 盲目の Vias
。 埋められた Vias
。 選択的なめっき
。 インピーダンス制御
製造の標準:
。 IPC-A-600G のクラス II
。 IPC-A-600G のクラス III
。 両面板のための PERFAG 2E
。 多層板のための PERFAG 3C
機能
Min.終了する穴のサイズ: 0.008" （0.20mm）
マイクロ vias の直径: 0.004 0.010 インチ（0.10 - 0.25mm）に
最低の線幅/間隔: 0.004/0.004 インチ（0.10mm/0.10mm）
最高の銅の厚さ: 5oz （140um）
薄い板厚さ:
。 DS - 0.008 インチ（0.20mm）
。 4/L - 0.016 （0.40mm）
。 6/L - 0.020 インチ（0.60mm）
最高板厚さ:
。 275.8mil （7.0mm）
表面処理:
。 HASL/無鉛 HAL/gold のめっき
。 液浸の金
。 液浸の錫
。 液浸の銀
。 金指（堅い金）
。 OSP
