PCB 板の試験手順
---PCB 板を出荷する前にプロシージャを保証している私達は多数の質を行います。 これらは下記のものを含んでいます:
*目視検差
*飛行調査
*釘のベッド
·*インピーダンス制御
·*はんだ能力検出
*デジタル metallograghic 顕微鏡
·*AOI （自動化された光学点検）
PCB の製造業のための詳しい言葉
---PCB アセンブリのための技術的要求事項:
*専門の表面土台およびによ穴のはんだ付けする技術
*さまざまなサイズは 1206,0805,0603 部品 SMT の技術を好みます
* ICT （回路テストで）、FCT （機能回路テスト）の技術。
* UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
* SMT のための窒素のガスの退潮はんだ付けする技術。
*高水準の SMT&Solder の一貫作業
*高密度によって相互に連結される板配置技術容量。
表面処理
無鉛 HAL
金張り（1-30 マイクロ インチ）
OSP
銀製のめっき
純粋な Tin Plating
液浸の錫
液浸の金
金指
他のサービス:
A）私達に在庫で特別な材料が taconic テフロン ロジャースの、陶磁器 Fr4 高い tg として多くのあります。 私達にあなたの照会を送る歓迎。
B）私達はまた調達の部品、PCB の設計、PCB のコピー、PCB のデッサン、PCB アセンブリを等提供します。
商品の詳細:
|
| ハイライト: | 多層プリント回路基板,多層回路基板 |
||
|---|---|---|---|
専門および堪能
耐久および敏感な FR-4 材料
カスタマイズ可能な回路
中国製

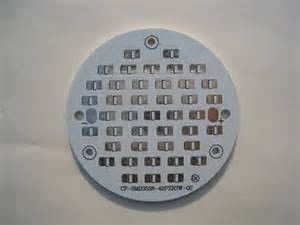

導かれた PCB 板
私達の会社はずっと manyyears のための専門家によって導かれる PCB 板製造業者です。 顧客の信頼のおかげで、私達はたくさん育ちました。 従って小会社から、私達は私達の分野のファースト・クラスに他の多くのに自身の工場を持つ会社に同時になり、導かれた PCB 板物質的な製造者問題私達の日の生産性か私達の質、増加しました協力します。 私達は技術動向のリーディング エッジにあります。 私達は私達の顧客に最もよいプロダクトを提供するために常に努力を惜しみません。 私達が必要とするすべてはチャンスです。
顧客はなぜ私達を選びますか。
私達の利点: 1.私達は専門の製造業者です。
2.私達は信頼でき、熟練し、そして堪能です。
3.私達はカスタマイズ可能な順序を受け入れます。
4.あなたの照会のための速い応答。
5.私達は革新的で、他の人々がない敢えてする事をしてもいいです。
6.私達のエンジニアは熟練し、ベテランです。
Specificatioin: 導かれた PCB 板
|
いいえ |
項目 |
技術的な機能 |
|
1 |
層 |
1-30 の層 |
|
2 |
最高。 板サイズ |
1100×610mm |
|
3 |
最少板厚さ |
2 層 0.15mm |
|
4 層 0.38mm |
||
|
6 層 0.55mm |
||
|
8 層 0.80mm |
||
|
10 層 1.0mm |
||
|
4 |
最少線幅/スペース |
0.075mm （3mil） |
|
5 |
最高。 銅の厚さ |
6OZ |
|
6 |
Min. S/M ピッチ |
0.075mm （3mil） |
|
7 |
最少穴のサイズ |
0.1mm （4mil） |
|
8 |
穴 dia.の許容（PTH） |
±0.05mm （2mil） |
|
9 |
穴 dia.の許容（NPTH） |
+0/-0.05mm （2mil） |
|
10 |
穴の位置の偏差 |
±0.05mm （2mil） |
|
11 |
輪郭の許容 |
±0.10mm （4mil） |
|
12 |
ねじれ及び曲げられる |
0.75% |
|
13 |
絶縁抵抗 |
>1012 Ωの常態 |
|
14 |
電気強さ |
>1.3kv/mm |
|
15 |
S/M の摩耗 |
>6H |
|
16 |
熱圧力 |
288°C 20Sec |
|
17 |
電圧をテストして下さい |
50-300V |
|
18 |
最少盲目/を経て埋められて |
0.15mm （6mil） |
|
19 |
表面の終了する |
HAL、ENIG、ImAg、Imsn OSP、金をめっきする AG をめっきします |
|
20 |
材料 |
FR4、H-TG のテフロン、ロジャースの製陶術、アルミニウム、銅の基盤 |
適用:
プリント回路板 (PCB) は elecronics、医療機器、LED、communicaitons、保証、自動車および vedio システムずっと等のようなほとんどすべての hightech 工業で広く利用されています。
私達のアメリカ、カナダ、ヨーロッパの国、東アジア、インド、アフリカ、等のような地球に他の多くの外国の顧客、私達のプロダクト輸出に、協力して下さい。
PCB アセンブリ:
私達はまた生きている電圧に 1 つから 30 の層、ROHS の迎合的な、UL リストされた、微妙な一線のような PCB アセンブリ技術を、0.07 mm 分、Microvia 0.2mm 分、盲目の vias 及び埋められた vias、化学錫、銀、金、無鉛 HASL のような表面提供します: 3 つの oz の銅。 特別な材料: Albased、ロジャース、FR4、FR4 HTG、CEM-1 の SMD ステンシル、A.O.I （自動光学点検）、X 線（内部の層のミスアラインメント制御）、testprotocol のインピーダンス制御。
