PCB 板の試験手順
---PCB 板を出荷する前にプロシージャを保証している私達は多数の質を行います。 これらは下記のものを含んでいます:
*目視検差
*飛行調査
*釘のベッド
·*インピーダンス制御
·*はんだ能力検出
*デジタル metallograghic 顕微鏡
·*AOI (自動化された光学点検)
PCB の製造業のための詳しい言葉
---PCB アセンブリのための技術的要求事項:
*専門の表面土台およびによ穴のはんだ付けする技術
*さまざまなサイズは 1206,0805,0603 部品 SMT の技術を好みます
* ICT (回路テストで)、FCT (機能回路テスト)の技術。
* UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
* SMT のための窒素のガスの退潮はんだ付けする技術。
*高水準の SMT&Solder の一貫作業
*高密度によって相互に連結される板配置技術容量。
表面処理
無鉛 HAL
金張り(1-30 マイクロ インチ)
OSP
銀製のめっき
純粋な Tin Plating
液浸の錫
液浸の金
金指
他のサービス:
A)私達に在庫で特別な材料が taconic テフロン ロジャースの、陶磁器 Fr4 高い tg として多くのあります。 私達にあなたの照会を送る歓迎。
B)私達はまた調達の部品、PCB の設計、PCB のコピー、PCB のデッサン、PCB アセンブリを等提供します。
商品の詳細:
お支払配送条件:
|
ハイライト: | SMD LED PCB 板,導かれた軽い PCB 板 |
---|

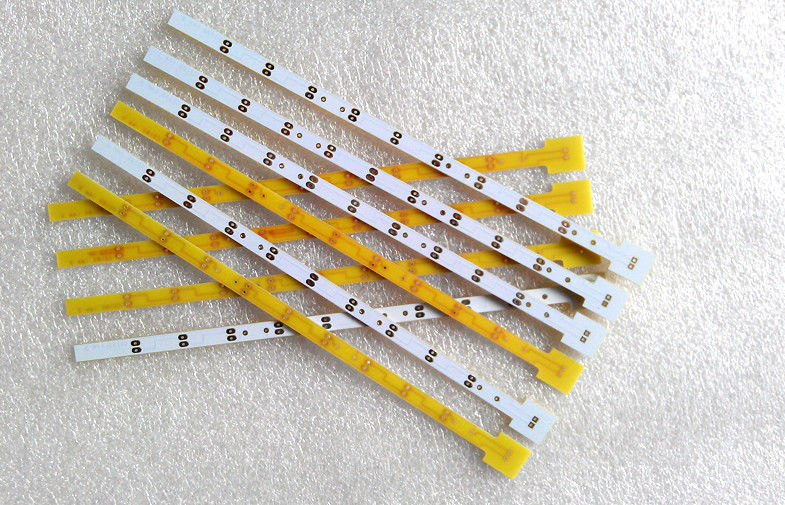

FR4 2 つの層はストリップ PCB 板、プリント基板を導きました
> 銘柄: 東 PCB
> 網: www.eastpcb.com
> 材料: FR4
> 層の計算: 2 つの層
> 板厚さ: 1.6 mm
> 銅の厚さ: 1OZ
> 表面の終わり: HASL (RoHS)
> はんだのマスク: 白(上)
> シルクスクリーン: スクリーン無し(top&bot)
> 最低のドリル/パッド: 0.3mm/0.5mm
> 証明: UL、RoHS、ISO9001、
ISO14001、TS16949
適用範囲が広いプリント基板
屈曲 PCBs のまた適用範囲が広いプリント回路か適用範囲が広い電子工学、
電子回路を組み立てた場合デザイナーおよびエンジニアにより大きい選択を提供して下さい。
それらは適用範囲が広い、高性能プラスチック、通常 polyimide から組み立てられます、
板が曲がるか、または「曲ることを使用の間に」可能にするかどれが。
この柔軟性は広い応用範囲の使用までそれらを開けます。
EastPCB から PCB を得る方法:
PCB の製造業は長く、複雑なプロセスです。 東 PCB はそれをそう容易にさせます:
ラインの 1 つ、盛り土または電子メールは、あなたの設計ファイル(Gerber ファイル、ドリルおよびジッパーのフォーマットの README ファイル)およびあなたの引用語句の要求を付けました。
2、PCB 情報および PCB の価格が含まれている 8 時間以内に、詳しく、厳密な引用語句を受け取ります。 引用語句と興味深ければ、購入指示書を送ることができますまたは電子メールは私達に告げます。
3、私達はあなたの設計ファイルを見直し、あなたの支払を得あなたの仕事を一度始めます。
そして、あなたがする必要があるすべてはあなたのドアを鳴らしている配達人を待っています。
4 つ、あなたは PayPal、マスター、査証またはウェスタン・ユニオンによって支払できます。
銀行による pls の支払中間か大きい順序に行っている。
5 つ、DHL、Federal Express、UPS、TNT はフランス、イギリス、イタリア等ヨーロッパの国へ米国へ私達の船積みパートナー、通常たった 1-2 日、カナダ、オーストラリア、2-3 日です。
LED PCB 板、プロトタイプ LED PCB の LED PCB プロトタイプ、EASTPCB.COM からの速い回転 PCB
