導入:
PCB の基本、1 つの側面に焦点を合わせる部品にワイヤーの反対側集中されます焦点を合わせて下さい。ワイヤーが PCB の 1 つの側面、従って現われるのでこの種類だけで単一の味方された PCB と呼ばれます。
単一のパネルの配線図はエッチング後抵抗を溶接することを防ぐように印で印刷される抵抗の代理店で、与えられ印刷される銅の表面のネットワークの印刷を用いるに優先順位を、すなわち、それから打って部品を完了する方法を処理して穴および出現を導いて下さい。さらに、わずか多様なプロダクトの部分は、写真方法のパターンを形作る感光性抵抗の代理店を使用しています。
130 C からの C. 230 人の Single の側板への実用温度範囲は (OSP)、液浸の銀、錫および加鉛か無鉛熱気のはんだのレベル (HASL) と共に有機性表面の protectant 金張りを含む表面の終わりと利用できます。
材料:
ペーパー フェノールの銅のペーパーによって薄板にされる板、エポキシ樹脂銅によって薄板にされる版の単一の味方された PCB の基材は優先順位をに与えられます。
構造:
最初に、必要な回路エッチングされるべき銅ホイル対応するパッドを露出するためにあくべき保護フィルムを得るために、等プロセス。 方法を 2 を結合するためにきれいにし、転がした後。 それからパッドの部分によって露出される金張りまたは錫の保護。
工程:
単一の銅で被覆された版-消します-光化学方法/スクリーンの印書イメージの移動-腐食を印刷されました取除いて下さい-クリーニング、乾燥した-穴の機械化-形-ドライ クリーニング-印刷の抵抗溶接のコーティング-治療-印刷の印の記号-治療-ドライ クリーニングの乾燥-前に上塗を施してある変化-完成品
適用
単一の味方された PCB ラジオのほとんどの使用、暖房機械、低温貯蔵、洗濯機および他の電化製品プロダクト、またプリンター、自動販売機、LED の照明、商業機械回路のような電子部品、
商品の詳細:
お支払配送条件:
|
| ハイライト: | 単層 PCB,片面プリント回路基板 |
||
|---|---|---|---|

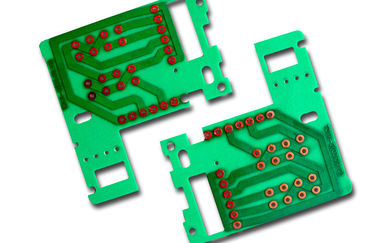

速い回転単層 PCB の設計、プロトタイプ PCB の製造業者 FR4 1 の層 1.6mm の厚さ
製品の説明
> 銘柄: 東 PCB
> 材料: FR4
> 層の計算: 1layers
> 板厚さ: 1.6mm
> 銅の厚さ: 1OZ
> 表面の終わり: HASL （無鉛）
> はんだのマスク: 青い
> シルクスクリーン: 白いスクリーン（top&bot）
> 最低のドリル/パッド: 0.1mm/0.2mm
> 原産地: 中国
> 証明: UL、RoHS、ISO9001、
ISO14001、TS16949
条件そしてサービスを含む:
•設計の、技術的でおよび投資顧問業
•単一および味方される二重（NPTH および PTH 両方）
•Multlayers
•熱い錫/鉛のはんだ
•鉛-放して下さい- RoHS
•金または銀の液浸
•金指
•電気版の銅、錫または銀
•SMT のステンシル
•Peelable のマスク
•PCB のパネルの積層物の供給
•感光型のフィルムの積層物
•電気テスト
•V 記録します
•予算プロトタイプ サービス
•国際的なアウトソーシング
•UL Certication
•QA の一致の証明
•専門家のめっきの厚さの測定の証明
主要出願:
> 証券業界:
理性的な建物システム、ビデオ通話装置、DVR、ネットワーク カメラ、等。
> 通信機器:
CDMA 装置、配電盤、アクセス ネットワークおよび広帯域伝送設備、等。
> 電気機器:
力の装置を、高周波切換えの電源急派する、モニター装置、力等。
> ネットワーク設備:
ネットワーク サーバ、ルーター、VDSL、等
> コンピュータ機器:
産業制御計算機、コンピュータ マザーボード、等
> 医療機器:
核磁気共鳴の器械 (MRI)、CT、色ドップラー、モニター、等。
> 最先端の技術:
大気および宇宙空間、ミサイル、レーダーおよび他の軍プロダクト
> 家電:
デジタル カメラ、エムピー・スリーの電子車
PCB の機能
| いいえ | 項目 | 技術的な機能 |
| 1 | 層 | 1-28 の層 |
| 2 | 材料 | FR4、こんにちは TG、ロジャース、FPC のアルミニウム |
| 3 | 板厚さ | 0.2-5.0mm |
| 4 | 終了する銅の厚さ | 1/2 OZ、1-5 OZ |
| 5 | 最少線幅/スペース | 0.1mm （4mil） |
| 6 | Min. S/M ピッチ | 0.1mm （4mil） |
| 7 | 最少穴のサイズ | 0.2mm （8mil） |
| 8 | はんだのマスク色 | 緑、青、黒く、白く、黄色、紫色、等 |
| 9 | シルクスクリーン色 | 、白い、黄色黒い |
| 10 | 表面の終了する | HAL （無鉛）、液浸の金、OSP |
| 11 | 他の技術 | 盲目の/埋められた vias、特性インピーダンス制御、等非を渡る金指、peelable マスク。 |
| 12 | 信頼度試験 | 飛行調査テスト/据え付け品テスト、インピーダンス テスト、solderability テスト、穴の耐性検査、等。 |
