導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| ハイライト: | 電子基板アセンブリ,pcba 製造 |
||
|---|---|---|---|

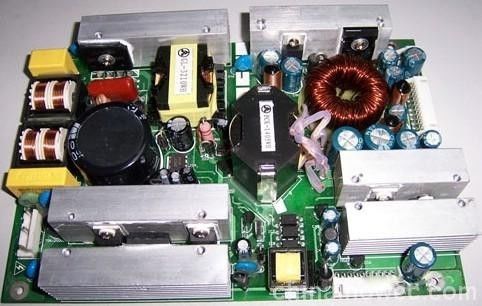

顧客用 GPS PCB アセンブリ サービスは、味方された PCB を 6 つの層倍増します
指定
1。 SMT、すくい、および集まっていることのための高水準の研修会は私達の強い工程能力を保障します。
2.物質的な調達、製造業、テストおよび質管理の豊富な経験そして強い能力。
3.種類の分野のプロダクト、力のような、通信設備、リモート・コントロール システム、車 DVD、
GPS の運行および消費者電子プロダクト等。
PCB 機能およびサービス:
1.単一味方された、両面及び多層 PCB （30 までの層）
2.適用範囲が広い PCB （10 までの層）
3.堅屈曲 PCB （8 つまでの層）
4. CEM-1、CEM-3 FR-4、FR-4 高い TG の Polyimide、アルミニウム ベースの材料。
5. HAL、液浸の金の銀/錫無鉛、HAL 堅い金、OSP の表面処理。
6.プリント基板は迎合的な 94V0 IPC610 クラス 2 インターナショナル PCB の標準に付着します。
7.量はプロトタイプから大量生産まで及びます。
8. 100% E テスト
PCB アセンブリ サービス:
SMT アセンブリ
自動一突き及び場所
0201 小さい構成配置
良いピッチ QEP - BGA
自動光学点検
によ穴アセンブリ
波のはんだ付けすること
手のアセンブリおよびはんだ付けすること
物質的な調達
燃えるオンラインで IC の/前処理プログラムを作成すること
要求される機能テスト
LED および配電盤のための老化テスト
（プラスチック、金属箱、コイル、ケーブル会議等を含んで）完全なユニット アセンブリ
パッキングの設計
等角のコーティング
すくいコーティングおよび縦の吹き付け塗装は両方利用できます。 ある保護の非導電誘電性の層
原因で損傷から電子アセンブリを保護するためにプリント基板アセンブリに適用される
粗くか極度な環境によって引き起こされる汚染、塩スプレー、湿気、菌類、塵および腐食。
塗られたとき、それははっきり明確な、光沢がある材料として目に見えます。
完全な箱の造り
「全部品、電気機械の部品の材料管理を含む箱の Build の解決を完了して下さい、
プラスチック、包装および印刷物及び包装材料
テスト方法
AOI のテスト
はんだののりのための点検
部品のための点検 0201"に
行方不明の部品、オフセット、不正確な部品、極性のための点検
X 線の点検
X 線は高解像の点検をの提供します:
·BGAs
むき出しの床
回路内テスト
回路内テストは引き起こされる機能欠陥を最小にする AOI と共に一般的です
構成問題。
·パワーアップ テスト
·最新機能テスト
抜け目がない装置プログラミング
·機能テスト
