導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| ハイライト: | 速い回転 PCB プロトタイプ,倍はプリント基板味方しました |
||
|---|---|---|---|

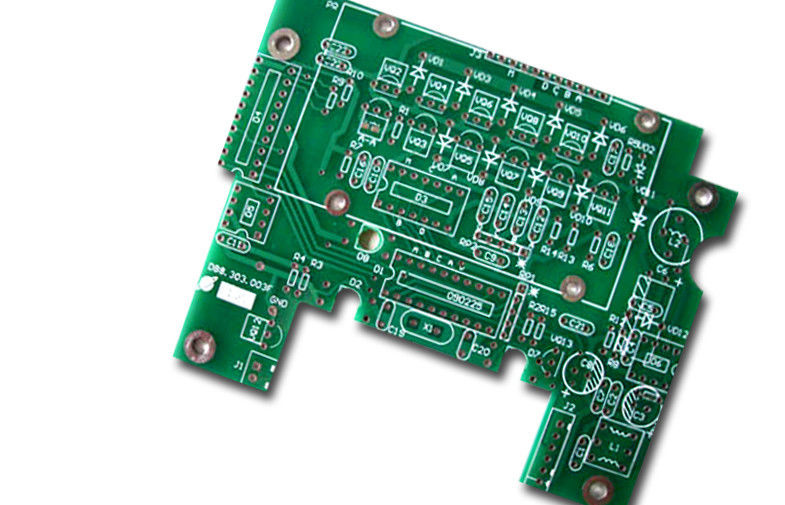

味方された PCB の製作、液浸の金の ENIG の仕上げを用いる FR4 PCB 材料を倍増して下さい
> 銘柄: 東 PCB
> 材料: FR4
> 層の計算: 4 つの層
> 板厚さ: 1.6 mm
> 銅の厚さ: 1OZ
> 表面の終わり: HASL
> はんだのマスク: 緑（top&bot）
> シルクスクリーン: 白いスクリーン（top&bot）
> 最低のドリル/パッド: 0.3mm/0.5mm
> 他:
> 証明: UL、RoHS、ISO9001、
ISO14001、TS16949
条件そしてサービスを含む:
•設計の、技術的でおよび投資顧問業
•単一および味方される二重（NPTH および PTH 両方）
•Multlayers
•熱い錫/鉛のはんだ
•鉛-放して下さい- RoHS
•金または銀の液浸
•金指
•電気版の銅、錫または銀
•SMT のステンシル
•Peelable のマスク
•PCB のパネルの積層物の供給
•感光型のフィルムの積層物
•電気テスト
•V 記録します
•予算プロトタイプ サービス
•国際的なアウトソーシング
•UL Certication
•QA の一致の証明
•専門家のめっきの厚さの測定の証明
主要出願:
> 証券業界:
理性的な建物システム、ビデオ通話装置、DVR、ネットワーク カメラ、等。
> 通信機器:
CDMA 装置、配電盤、アクセス ネットワークおよび広帯域伝送設備、等。
> 電気機器:
力の装置を、高周波切換えの電源急派する、モニター装置、力等。
> ネットワーク設備:
ネットワーク サーバ、ルーター、VDSL、等
> コンピュータ機器:
産業制御計算機、コンピュータ マザーボード、等
> 医療機器:
核磁気共鳴の器械 (MRI)、CT、色ドップラー、モニター、等。
> 最先端の技術:
大気および宇宙空間、ミサイル、レーダーおよび他の軍プロダクト
> 家電:
デジタル カメラ、エムピー・スリーの電子車
PCB の機能
| いいえ | 項目 | 技術的な機能 |
| 1 | 層 | 1-28 の層 |
| 2 | 材料 | FR4、こんにちは TG、ロジャース、FPC のアルミニウム |
| 3 | 板厚さ | 0.2-5.0mm |
| 4 | 終了する銅の厚さ | 1/2 OZ、1-5 OZ |
| 5 | 最少線幅/スペース | 0.1mm （4mil） |
| 6 | Min. S/M ピッチ | 0.1mm （4mil） |
| 7 | 最少穴のサイズ | 0.2mm （8mil） |
| 8 | はんだのマスク色 | 緑、青、黒く、白く、黄色、紫色、等 |
| 9 | シルクスクリーン色 | 、白い、黄色黒い |
| 10 | 表面の終了する | HAL （無鉛）、液浸の金、OSP |
| 11 | 他の技術 | 盲目の/埋められた vias、特性インピーダンス制御、等非を渡る金指、peelable マスク。 |
| 12 | 信頼度試験 | 飛行調査テスト/据え付け品テスト、インピーダンス テスト、solderability テスト、穴の耐性検査、等。 |
