導入:
PCBs を曲げて下さい、別名電子回路を組み立てるとき適用範囲が広いプリント回路か適用範囲が広い電子工学はデザイナーおよびエンジニアに、より大きい選択を提供します。
それらは適用範囲が広い、高性能プラスチック、通常板が曲がるか、または「曲ることを使用の間に」可能にする polyimide から組み立てられます。 この柔軟性は広い応用範囲の使用までそれらを開けます。
商品の詳細:
お支払配送条件:
|
| ベース材質: | PI | 銅の厚さ: | 1 つの oz |
|---|---|---|---|
| 板厚さ: | 0.1mm | Min.穴のサイズ: | 0.2 mm |
| Min.線幅: | 0.075mm | Min.行送り: | 0.075mm |
| 表面の仕上げ: | 液浸の金 | PI: | イエロー |
| シルクスクリーン: | 白 | ||
| ハイライト: | 屈曲 PCB 板,フレキシブルプリント回路 |
||

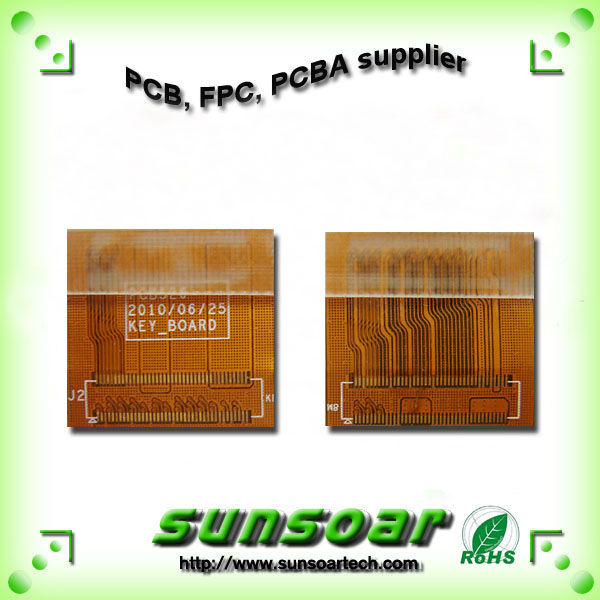

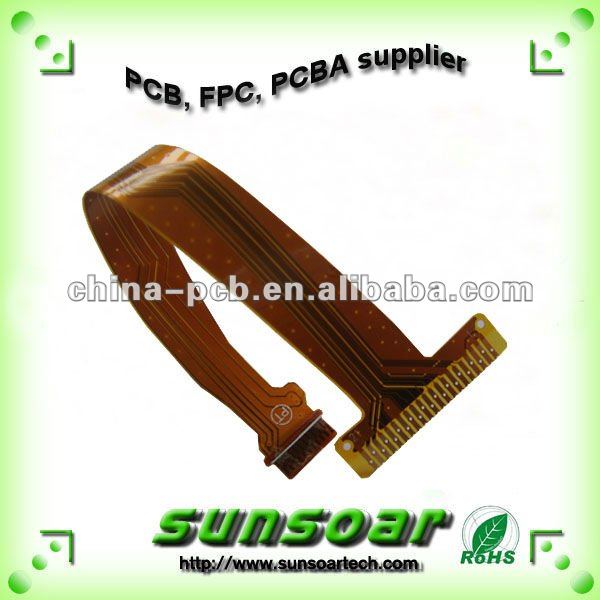

シンセンからの適用範囲が広い PCB 板 FPC 製造業者
シンセン WonDa の技術 Co.、Ltd.is 専門家のプリント基板の製造業者。 私達の expierenced エンジニアのチームで、私達はほとんどの専門職業的業務を提供してもいいです。 私達の専門の調達のチームで、私達は競争の提供を提供してもいいです。
PCB の生産の機能
| ファイル | Gerber、Protel、Powerpcb、Autocad、Orcad、等 | |
| 材料 | FR-4、こんにちは Tg FR-4 の無鉛材料（迎合的な RoHS）、CEM-3、CEM-1 のアルミニウム、高周波材料（ロジャースのテフロン、Taconic） | |
| 層いいえ。 | 1 つ- 28 の層 | |
| 板厚さ | 0.0075" （0.2mm） - 0.125" （3.2mm） | |
| 板厚さの許容 | ±10% | |
| 銅の厚さ | 0.5OZ - 4OZ | |
| インピーダンス制御 | ±10% | |
| そり | 0.075%-1.5% | |
| Peelable | 0.012" （0.3mm） - 0.02' （0.5mm） | |
| 最低の跡の幅（a） | 0.005" （0.125mm） | |
| 最低スペース幅（b） | 0.005" （0.125mm） | |
| 最低の環状リング | 0.005" （0.125mm） | |
| SMD ピッチ（a） | 0.012" （0.3mm） | |
| BGA ピッチ（b）を終える緑のはんだのマスクおよび LF-FREE の表面が付いている PCB | 0.027" （0.675mm） | |
| Regesiter の torlerance | 0.05mm | |
| 最低のはんだのマスクのダム（a） | 0.005" （0.125mm） | |
| Soldermask の整理（b） | 0.005" （0.125mm） | |
| 最低 SMT のパッドの間隔（c） | 0.004" （0.1mm） | |
| はんだのマスクの厚さ | 0.0007" （0.018mm） | |
| 穴のサイズ | 0.01" （0.25mm）-- 0.257" （6.5mm） | |
| 穴のサイズ Tol （+/-） | ±0.003」（±0.0762mm） | |
| アスペクト レシオ | 06:01 | |
| 穴登録 | 0.004" （0.1mm） | |
| HASL | 2.5um | |
| 無鉛 HASL | 2.5um | |
| 液浸の金 | ニッケル 3-7um の Au: 1-3u」 | |
| OSP | 0.2-0.5um | |
| パネルの輪郭 Tol （+/-） | ±0.004」（±0.1mm） | |
| 斜角が付くこと | 30°45° | |
| V カット | 15° 30° 45° 60° | |
| 表面の終わり | HAL、液浸の金無鉛、HASL 金張り、金指、液浸の銀、液浸の錫、OSP のカーボン インク、 | |
| 証明書 | ROHS ISO9001: 2000 TS16949 SGS UL | |
| 特別な条件 | 埋められた盲目の vias、はんだ付けするプラグ、BGA および金指でのインピーダンス制御、 | |
私達の調達期間
| 層 | サンプル | 最初等級 | 順序を繰り返して下さい |
| 側面を選抜して下さい | 3 日 | 7 日 | 6 日 |
| 二重側面 | 4 日 | 8 日 | 7 日 |
| 4 つの層 | 7 日 | 9 日 | 8 日 |
| 6 つの層 | 8 日 | 10 日 | 9 日 |
| 8 つの層 | 10 日 | 12 日 | 10 日 |
| 10 の層 | 12 日 | 14 日 | 12 日 |
| Alu 基盤 | 3 日 | 8 日 | 7 日 |
| FPC 1 つの層 | 5 日 | 8 日 | 8 日 |

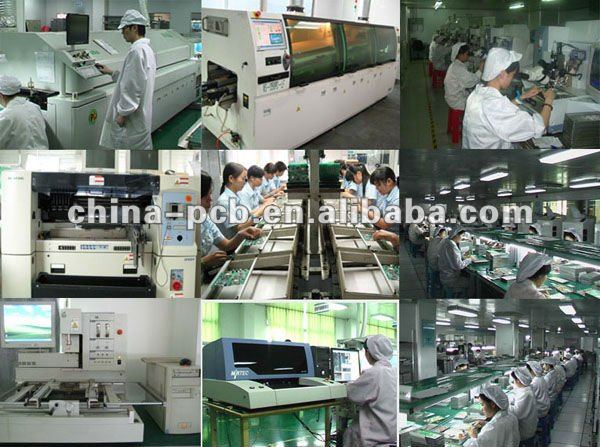

Factory&Product の眺め
