サービス細部:
1) 12 時間のの速い PCB、24 時間および 48 時間は利用できます。
2) PCB、PCBA、FPC および Alu PCB のための MOQ 無し。
3)板は UL と迎合的な RoHS です。
4)にわたる 10 年間の業務経歴のエンジニアは専門の提案を提供できます。
5) 15000 の sqm/月の工場生産の機能。
6)質の点検標準: IPC-6012 クラス II。
7)基材: FR4、こんにちは tg FR4 のアルミニウム、高周波(ロジャース、Taconic、F4B、アルロン等)、PI のペット。
表面の終わり
HAL、液浸の金無鉛、HASL 金張り、金指、液浸の銀、液浸の錫、OSP のカーボン インク
利点
1.Embedded 高性能の産業マザーボード。 (極めて薄い 2.0cm)
2.DDR3 1066/1333/1600MHz の記憶、4GB までの SO-DIMM のソケットの最高。
3.Support WIFI の 3G SIM カードは、港、サポート小型 SATA SSD のより多くの効率 1000M RJ45 LAN 二倍になります。
4.Support 力のブーティング/プラグ アンド プレイ、タイマー力で。
5.Support 1080P HDMI の決断の最高まで: 1920*1200; サポート 24bit デュアル・チャネル LVDS; VGA の決断の最高まで: 2048*1536.
6.Reliable の安定性が高く、低雑音、低い電力の消費。広告 Player/AIO machine/IPC/VOD/Car PC/HTPC 等のために完全に適した。
産業制御 PCB の指定
CPU プロセッサ
• ATMEL AT91SAM9G45 の ARM926EJ-S の中心
• 400MHz
DDR のランダム アクセス メモリ
• 128MB DDR2 の RAM、133MHz の 32bit データ・バス
抜け目がない貯蔵
• 機内 512K DataFlash (DB45041D)
• 機内 128M*8bits NandFlash (K9F1G08U0B)は顧客の要求に従って大きい容量か産業破片を変えることができます
インターフェイス
• B への 2*100 ピン 0.8mm 間隔をあける B (コネクターはテストされ、地震テストされる 350°C 高温度は-です)
他機内資源
• DM9161 は破片を、支えます MII RMII より互換性があるモードの 10M/100M のイーサネットを、得ます;
• 1.8V、3.3V の 5.0V 電圧入力
PCB の指定及びサイズ
• PCB の高精度プロセスの 6 つの床を使用して、最もよい電気特性および対妨信の性能を持ち
• 74 x 53 x 1.5mm
働く変数
• 働く温度: -20°C~ 70°C (バッチ ユーザーは -40°C~ 85°C)をカスタマイズできます
• 湿気範囲: 不凝縮 5%~ 95%
低い電力の消費
• 5v DC電源、低い電力の消費、<1W
ハイライト: | 試作のPCB,プリント基板の設計ソフトウェア |
---|

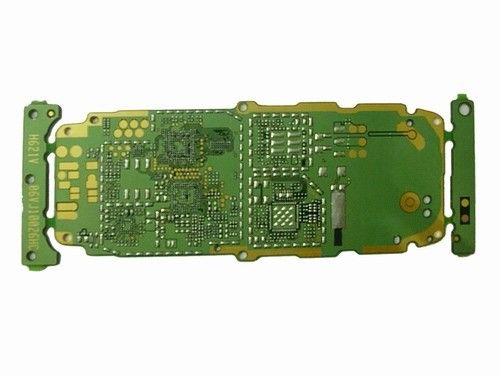

HASL の表面の台紙アセンブリ 4 つの層の FR4 PCB のサーキット ボードの設計
4 つの層 PCB の製造業
1.Material: FR4 の層: 4、copy&manufacturing PCB
良質 2.Competitive 価格
3.Fast 配達、OEM の部品
4.UL、SGS の Rohs の証明書
サービス、速達の後の 5.Good
あなたの原料、部品および PCB アセンブリ、また提供すべてのための接触のあなたの一点:
-契約製造業
-工学サービス
- PCB 設計及びアセンブリ
-製品設計
-プロトタイピング
-ケーブルおよびワイヤー アセンブリ
-プラスチックおよび型
PCB の製造業の 1.Detailed 指定
1) 層: 1-30 層
2)材料: FR-4 は、CEM-1、CEM-3、Hight TG の FR4 ハロゲン、FR-1、FR-2 放します
3)板の厚さ: 0.2mm-7mm
4) Max.finished 板側面: 500mm*500mm
5) Min.drilled の穴のサイズ: 0.25mm
6) Min.line の幅: 0.075mm (3mil)
7) spaceing Min.line: 0.075mm (3mil)
8)表面の終わり/処置: 、化学錫無鉛、HALS/HALS 化学金、液浸の金の Inmersion の銀/金、Osp の金張り
9)銅の厚さ: 0.5-5.0oz
10)はんだのマスク色: 緑/黒/白く/赤く/青/黄色
11) 内部のパッキング: 真空のパッキング、ポリ袋
12) 外のパッキング: 標準的なカートンのパッキング
13) 穴の許容: PTH: ±0.076、NTPH: ±0.05
14) 証明書: UL、ISO9001、ISO14001、ROHS、CQC
15) 打つことの側面図を描くこと: 旅程、斜角が付く V-CUT
16) 各種各様のプリント基板アセンブリに OEM サービスを提供するアセンブリ サービス
PCB アセンブリのための 2.Detailed 言葉
技術的要求事項:
1) 専門の表面土台およびによ穴のはんだ付けする技術
2) さまざまなサイズは 1206、0805 の 0603 部品 SMT の技術を好みます
3) ICT (回路テストで)、FCT (機能回路テスト)の技術。
4) UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
5) SMT のための窒素のガスの退潮はんだ付けする技術。
6) 高水準の SMT&Solder の一貫作業
7) 高密度によって相互に連結される板配置技術容量。
引用の条件:
1)Gerber ファイルおよび Bom のリスト
2)私達のための pcba または pcba のサンプルの明確な pics
3)PCBA のために方法をテストして下さい
コンタクトパーソン: Miss. aaa
電話番号: 86 755 8546321
ファックス: 86-10-66557788-2345
