PCB 板の試験手順
---PCB 板を出荷する前にプロシージャを保証している私達は多数の質を行います。 これらは下記のものを含んでいます:
*目視検差
*飛行調査
*釘のベッド
·*インピーダンス制御
·*はんだ能力検出
*デジタル metallograghic 顕微鏡
·*AOI （自動化された光学点検）
PCB の製造業のための詳しい言葉
---PCB アセンブリのための技術的要求事項:
*専門の表面土台およびによ穴のはんだ付けする技術
*さまざまなサイズは 1206,0805,0603 部品 SMT の技術を好みます
* ICT （回路テストで）、FCT （機能回路テスト）の技術。
* UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
* SMT のための窒素のガスの退潮はんだ付けする技術。
*高水準の SMT&Solder の一貫作業
*高密度によって相互に連結される板配置技術容量。
表面処理
無鉛 HAL
金張り（1-30 マイクロ インチ）
OSP
銀製のめっき
純粋な Tin Plating
液浸の錫
液浸の金
金指
他のサービス:
A）私達に在庫で特別な材料が taconic テフロン ロジャースの、陶磁器 Fr4 高い tg として多くのあります。 私達にあなたの照会を送る歓迎。
B）私達はまた調達の部品、PCB の設計、PCB のコピー、PCB のデッサン、PCB アセンブリを等提供します。
商品の詳細:
お支払配送条件:
|
| ハイライト: | 注文 PCB アセンブリ,導かれたランプ アセンブリ |
||
|---|---|---|---|

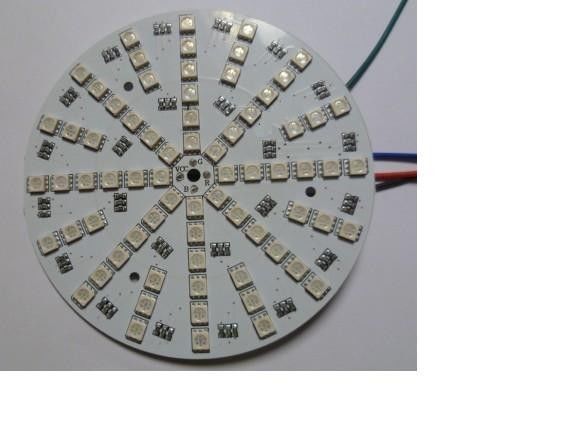

つくことのための 5050/4014/3528 の LED SMT PCB アセンブリ サービス/SMD LED PCB 板アセンブリが付いている LED PCB
指定:
1. 良質プロダクト、Europoean および米国の標準
2. 、高い明るさ採用される、3528 か 5050 SMD LED 安定した性能。
3. 長い寿命、2500 時間後の 5% の減少、生命時間は 80000-100000 時間です
4. 省エネおよび環境の友好的。
5. 5m/rell は標準パッケージです、しかしサイズはカスタマイズすることができます
6. 、e.g.30LEDs/M 任意のさまざま、LED 密度 60LEDs/M、96LEDs/M.等。
7. 3LEDs の各単位は規則的な区分で切り取ることができます。
8. 利用できる白、暖かい白、赤、緑、青および黄色色および RGB。
適用
1. 屋内ドアの装飾。
2. 建築およびブティックの大気の照明。
3.、隠される背部、経路識別文字の照明。
4. 緊急事態及び保証の広告印の照明。
5.休日の装飾。
PCB 機能およびサービス:
1.単一味方された、両面及び多層 PCB （30 までの層）
2.適用範囲が広い PCB （10 までの層）
3.堅屈曲 PCB （8 つまでの層）
4. CEM-1、CEM-3 FR-4、FR-4 高い TG の Polyimide、アルミニウム ベースの材料。
5. HAL、液浸の金の銀/錫無鉛、HAL 堅い金、OSP の表面処理。
6.プリント基板は迎合的な 94V0 IPC610 クラス 2 インターナショナル PCB の標準に付着します。
7.量はプロトタイプから大量生産まで及びます。
8. 100% E テスト
PCB の製造業の詳細仕様
|
1 |
層 |
1-30 層 |
|
2 |
材料 |
CEM-1、CEM-3 FR-4、FR-4 高い TG の Polyimide、アルミニウム ベースの材料。 |
|
3 |
板厚さ |
0.2mm-6mm |
|
4 |
Max.finished 板サイズ |
800*508mm |
|
5 |
Min.drilled の穴のサイズ |
0.25mm |
|
6 |
min.line の幅 |
0.075mm （3mil） |
|
7 |
min.line の間隔 |
0.075mm （3mil） |
|
8 |
表面の終わり |
HAL、液浸の金の銀/錫無鉛、HAL 堅い金、OSP |
|
9 |
銅の厚さ |
0.5-4.0oz |
|
10 |
はんだのマスク色 |
緑/黒/白く/赤く/青/黄色 |
|
11 |
内部のパッキング |
真空のパッキング、ポリ袋 |
|
12 |
外のパッキング |
標準的なカートンのパッキング |
|
13 |
穴の許容 |
PTH: ±0.076、NTPH: ±0.05 |
|
14 |
証明書 |
UL、ISO9001、ISO14001、ROHS、TS16949 |
|
15 |
打つことの側面図を描くこと |
旅程、斜角が付く V-CUT |
PCB アセンブリの詳細仕様
|
1 |
タイプのアセンブリ |
SMT およびによ穴 |
|
2 |
はんだのタイプ |
水溶性のはんだののり、加鉛および無鉛 |
|
3 |
部品 |
受動態 0201 サイズに |
|
BGA および VFBGA |
||
|
無鉛の破片 Carries/CSP |
||
|
両面 SMT アセンブリ |
||
|
08 ミルへの良いピッチ |
||
|
BGA の修理および Reball |
||
|
部分の取り外しおよび取り替え同じ日サービス |
||
|
3 |
むき出しの床のサイズ |
最も小さい: 0.25x0.25 インチ |
|
最も大きい: 20x20 インチ |
||
|
4 |
ファイル形式 |
資材表 |
|
Gerber ファイル |
||
|
一突き N 場所ファイル（XYRS） |
||
|
5 |
タイプ・オブ・サービス |
看守、部分的な看守または積送品 |
|
6 |
構成の包装 |
テープを切って下さい |
|
管 |
||
|
巻き枠 |
||
|
緩い部品 |
||
|
7 |
時間を回して下さい |
15 から 20 日 |
|
8 |
テスト |
AOI の点検 |
|
X 線の点検 |
||
|
回路内テスト |
||
|
機能テスト |
