導入
倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴
両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ（穴の反対側に回ることができます）、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。
利点
シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。
二重サーキット ボードの設計ステップ
1.回路の設計図を準備して下さい
2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい
3 の計画会議
ネットワーク テーブルおよび部品に 4、
5 の自動レイアウトの部品
6 のレイアウトの調節
7 のネットワーク密度の分析
8、置かれる規則をワイヤーで縛ります
9 の自動旅程
10 は、手動で配線を調節します
商品の詳細:
お支払配送条件:
|
| ハイライト: | プリント基板アセンブリ,回路基板アセンブリサービス |
||
|---|---|---|---|

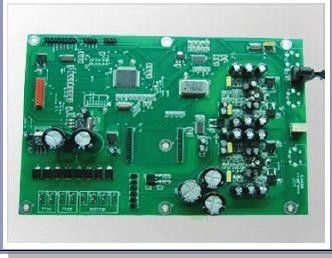

電子プリント基板の倍はアセンブリ PCB SMT 味方しました
PCB 機能およびサービス:
1. 単一味方された、両面及び多層 PCB （30 までの層）
2. 適用範囲が広い PCB （10 までの層）
3. 堅屈曲 PCB （8 つまでの層）
4. CEM-1、CEM-3 FR-4、FR-4 高い TG の Polyimide、アルミニウム ベースの材料。
5. HAL、液浸の金の銀/錫無鉛、HAL 堅い金、OSP の表面処理。
6.プリント基板は迎合的な 94V0 IPC610 クラス 2 インターナショナル PCB の標準に付着します。
7.量はプロトタイプから大量生産まで及びます。
8. 100% E テスト
PCB アセンブリ機能およびサービス:
1）専門の表面土台およびによ穴のはんだ付けする技術
2）さまざまなサイズは 1206,0805,0603,0402,0201components SMT の技術を好みます
3） ICT （回路テストで）、FCT （機能回路テスト）の技術。
4） UL のセリウム、FCC の Rohs の承認が付いている PCB アセンブリ
5） SMT のための窒素のガスの退潮はんだ付けする技術。
6）高水準の SMT&Solder の一貫作業
7）高密度によって相互に連結される板配置技術容量。
工場眺め:
