ホーム サンプル両面プリント基板

多層二重味方された PCB 板シルクスクリーン Tg 180 のテフロン 1.6mm ROHS/SGS

PCB の証明
良い品質 フレキシブルプリント基板
良い品質 フレキシブルプリント基板
顧客の検討
板質は非常によいです! 私達は 4 年ずっと間以上 WonDa の顧客です。 あなたのよいサービスおよび質は余りによいです。

—— ジェイ

協同は非常に満足であり、過去数年間の会社、私達は長期協同を続けて非常に喜んでです。

—— Rob

板質は非常によいです! 私は安価および速い配達と驚きます。 それは私の予想から全くあります。 私は完全にもどって来ます。

—— ビクトリア、オーストラリア

オンラインです

両面プリント基板

  • 高精度 両面プリント基板 サプライヤー
  • 高精度 両面プリント基板 サプライヤー





導入


倍の側回線板平均に両面の銅の、および銅は中穴です両面の銅があり、金属で処理された穴

両側に二重配線盤が、両側のワイヤーを使用するためにあります。 両側は適切な電気関係が付いている部屋にあるなります。 この回路間の「橋」は vias を呼びました。 PCB の穴、両側のコンダクターに接続することができる穴が満ちているか、または塗られる金属を導いて下さい。 単一のパネル、難しさ(穴の反対側に回ることができます)、それのためにぐらつく単一パネルの配線を解決する二重パネルより大きい二度二重パネル区域が同様に単一パネル回路より複雑の使用のために適しているので。





利点


シングル・ボードと比較される: 労働集約的な配線ショート ライン長さ、より小さい簡単で便利な、ワイヤーで縛ること。





二重サーキット ボードの設計ステップ



     1.回路の設計図を準備して下さい

     2.新しいファイルおよび荷を積まれた PCB の構成のパッケージの図書館を作成して下さい

     3 の計画会議

     ネットワーク テーブルおよび部品に 4、

     5 の自動レイアウトの部品

     6 のレイアウトの調節

     7 のネットワーク密度の分析

     8、置かれる規則をワイヤーで縛ります

     9 の自動旅程

     10 は、手動で配線を調節します



多層二重味方された PCB 板シルクスクリーン Tg 180 のテフロン 1.6mm ROHS/SGS

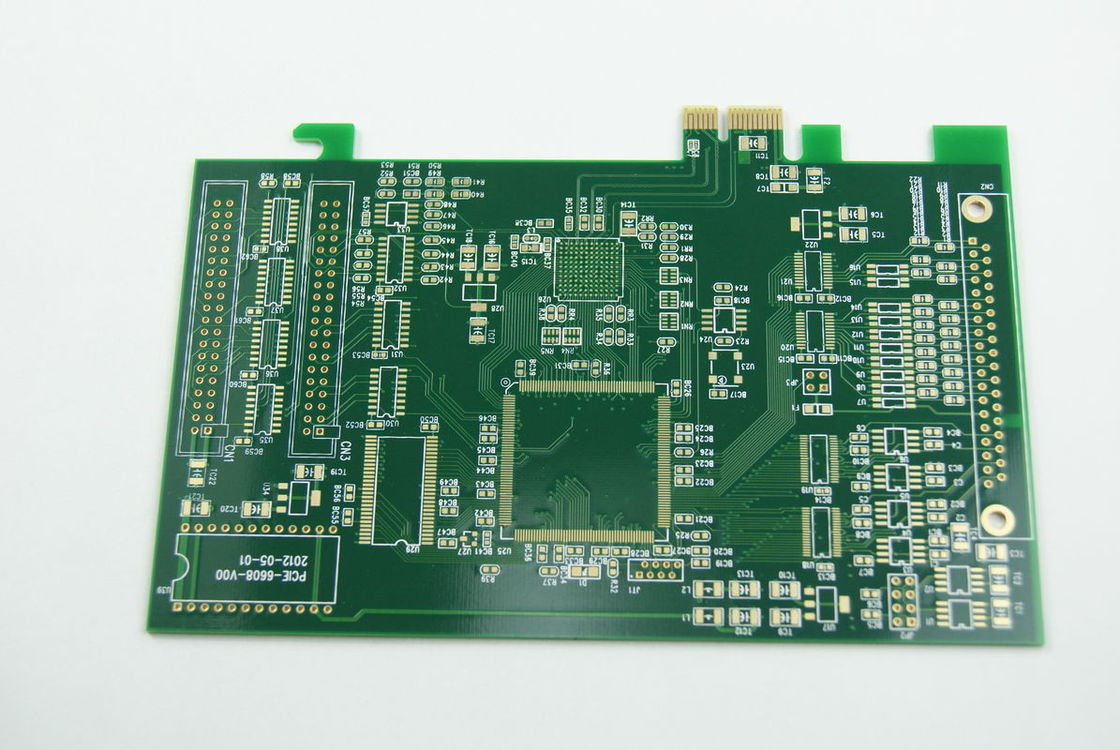

Multilayer Double Sided PCB Board Silkscreen Tg 180 TEFLON 1.6mm ROHS / SGS
Multilayer Double Sided PCB Board Silkscreen Tg 180 TEFLON 1.6mm ROHS / SGS

大画像 :  多層二重味方された PCB 板シルクスクリーン Tg 180 のテフロン 1.6mm ROHS/SGS

商品の詳細:

起源の場所: 中国
ブランド名: SYF
証明: UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
モデル番号: SYF-010

お支払配送条件:

最小注文数量: ポーレックス
価格: NEGOTIATION
パッケージの詳細: ボール紙のカートンとの内部の真空パック
受渡し時間: 5-8日
支払条件: L ・ C、ハムスター、ペイパル
供給の能力: 1 ヶ月あたりの 2,000,000 PC
詳細製品概要
素材: FR4/FR1/FR2/CEM-1/CEM-2/の金属の中心 はんだのマスク: 緑/黄色/赤/黒
品質: 100% の E テスト サービス: PCB、PCBA、OEM、ODM
表面仕上げ: HASL、OSP、ENIG、HAL の液浸の錫、液浸の銀
ハイライト:

PCBはプリント回路基板を

,

倍はプリント基板味方しました



多層二重味方された PCB 板シルクスクリーン Tg 180 のテフロン 1.6mm ROHS/SGS



記述:

  1. 速い応答の最もよいサービスは私達の顧客に常に提供されます。
  2. 日本そしてドイツから、PCB のラミネーション機械のような、CNC の鋭い機械、自動PTH ライン、AOI (自動視覚の点検)、調査の航空機等輸入される高度の生産設備。
  3. 品質保証および専門の売り上げ後のサービス。
  4. BGA、Blind&Buried Vias およびインピーダンス制御は受け入れられます。
  5. 必要とされる Gerber ファイル。

 プロダクトの細部

 原料

 FR-4 (利用できる Tg 180)

 層の計算

 8 層

 板厚さ

 1.6mm

 銅の厚さ

 2.0oz

 表面の終わり

 ENIG (Electroless ニッケルの液浸の金)

 はんだのマスク



 シルクスクリーン

 白い

 Min.跡の幅/間隔

 0.075/0.075mm

 Min.穴のサイズ

 0.25mm

 穴の壁の銅の厚さ

 ≥20μm

 測定

 300×400mm

 包装

 内部: 柔らかいプラスチック ベールで真空パック
 外: 二重革紐が付いているボール紙のカートン

 適用

 コミュニケーション、自動車、細胞、医学コンピュータ

 利点

 競争価格、速い配達、OEM&ODM の試供品、

 特別な条件

 埋められるおよびを経て、インピーダンス制御、プラグで盲目、
 はんだ付けする BGA および金指は受諾可能です

 証明

 UL、ISO9001: 2008 年、ROHS の範囲、SGS、HALOGEN-FREE




 PCB の生産の機能

 プロセス工学

 項目

 製造業の機能

 積層物

 厚さ

 0.2~3.2mm

 生産のタイプ

 層の計算

 2L-16L

 ラミネーションを切って下さい

 最高。 働くパネルのサイズ

 1000×1200mm

 内部の層

 内部中心の厚さ

 0.1~2.0mm

 内部幅/間隔

 分: 4/4mil

 内部銅の厚さ

 1.0~3.0oz

 次元

 板厚さの許容

 ±10%

 中間膜の直線

 ±3mil

 あくこと

 製造のパネルのサイズ

 最高: 650×560mm

 鋭い直径

 ≧0.25mm

 穴径の許容

 ±0.05mm

 穴の位置の許容

 ±0.076mm

 Min.Annular リング

 0.05mm

 PTH+Panel のめっき

 穴の壁の銅の厚さ

 ≧20um

 均等性

 ≧90%

 外の層

 トラック幅

 分: 0.08mm

 トラック間隔

 分: 0.08mm

 パターンめっき

 終了する銅の厚さ

 1oz~3oz

 EING/Flash の金

 ニッケルの厚さ

 2.5um~5.0um

 金の厚さ

 0.03~0.05um

 はんだのマスク

 厚さ

 15~35um

 はんだのマスク橋

 3mil

 伝説

 線幅/行送り

 6/6mil

 金指

 ニッケルの厚さ

 ≧120u の〞

 金の厚さ

 1~50u〞

 熱気のレベル

 錫の厚さ

 100~300u〞

 誘導

 許容誤差次元

 ±0.1mm

 スロット サイズ

 分: 0.4mm

 カッターの直径

 0.8~2.4mm

 打つこと

 輪郭の許容

 ±0.1mm

 スロット サイズ

 分: 0.5mm

 V-CUT

 V-CUT 次元

 分: 60mm

 角度

 15°30°45°

 厚さの許容は残ります

 ±0.1mm

 斜角が付くこと

 斜角が付く次元

 30~300mm

 テスト

 テストの電圧

 250V

 Max.Dimension

 540×400mm

 インピーダンス制御

 許容

 ±10%

 面の配給量

 12:1

 レーザーの鋭いサイズ

 4mil (0.1mm)
